Lithium nằm ở đâu? Vì sao EDS chưa đủ để phân tích pin Lithium-ion?

Ở bài viết trước, chúng ta đã đặt ra một câu hỏi ở cấp độ toàn bộ cell:

Pin còn nguyên vẹn – làm sao nhìn thấy lỗi bên trong mà không cắt?

X-ray Micro-CT cung cấp một cách tiếp cận không phá hủy để quan sát cấu trúc 3D bên trong pin và xác định vùng bất thường trước khi quyết định vị trí cần phân tích sâu hơn.

Nhưng khi đã tìm được vùng cần quan tâm, câu hỏi thay đổi.

Một vết nứt xuất hiện trong điện cực. Một interface bị tách lớp. Một particle có hình thái khác thường.

SEM có thể cho chúng ta thấy cấu trúc đó. EDS có thể cho biết nhiều nguyên tố đang phân bố như thế nào.

Nhưng với pin Lithium-ion, vẫn còn một câu hỏi rất quan trọng:

Lithium đang nằm ở đâu?

Đây chính là lúc giới hạn của một kỹ thuật phân tích quen thuộc trở nên rõ ràng. Và cũng là một ví dụ điển hình cho nguyên tắc:

Không bắt đầu từ thiết bị. Hãy bắt đầu từ thông tin cần tìm.

1. VẤN ĐỀ: Vì sao Lithium là bài toán khó đối với EDS?

EDS – Energy Dispersive X-ray Spectroscopy là một trong những kỹ thuật phân tích nguyên tố phổ biến nhất được tích hợp trên SEM và FIB-SEM.

Khi chùm electron tương tác với mẫu, quá trình ion hóa nguyên tử có thể dẫn tới phát xạ tia X đặc trưng. Phân tích năng lượng của các photon này giúp nhận diện các nguyên tố có trong vùng tương tác.

Với nhiều vật liệu pin, EDS rất hữu ích.

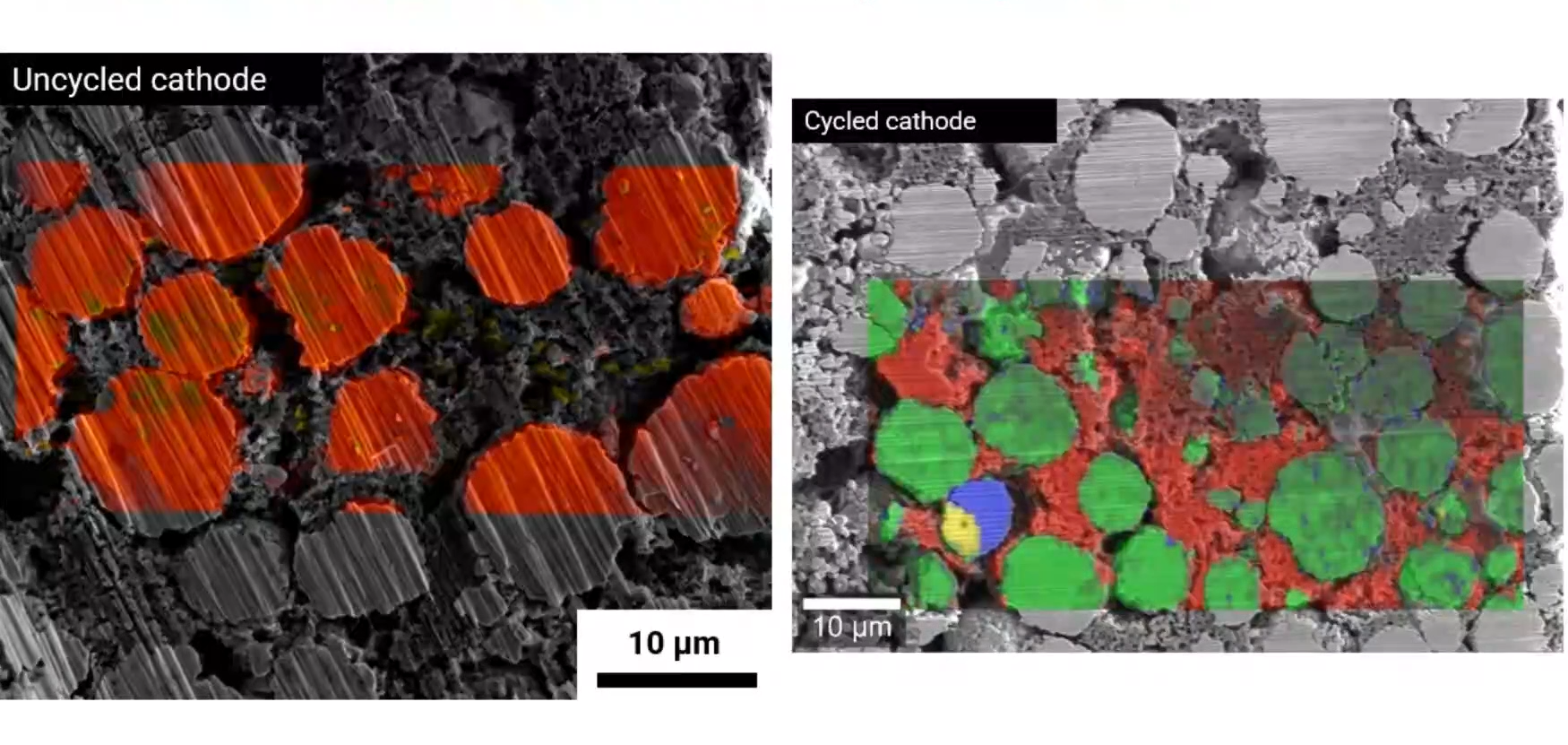

Ví dụ, trên cathode NMC, EDS có thể giúp khảo sát sự phân bố của Ni, Mn, Co và các nguyên tố khác nằm trong khả năng phân tích của hệ thống.

Nhưng Lithium là một trường hợp đặc biệt.

Lithium có số nguyên tử Z = 3. Cấu trúc điện tử rất đơn giản của Li khiến việc tạo và phát hiện tín hiệu tia X đặc trưng bằng EDS thông thường gặp những giới hạn vật lý cơ bản.

Vì vậy, SEM/EDS thông thường không có độ nhạy cần thiết để trực tiếp lập bản đồ phân bố Lithium theo cách chúng ta thường thực hiện với Ni, Mn, Co hay Fe.

Trong nghiên cứu của TESCAN về cathode LFP sau cycling, SEM và EDS truyền thống cũng được xác định là chưa đủ độ nhạy để phát hiện Lithium và những thay đổi hóa học tinh tế cần thiết cho bài toán degradation.

Tham khảo ứng dụng 3D FIB-SEM và ToF-SIMS trên cathode LFP của TESCAN

EDS không “kém” trong phân tích pin. EDS chỉ không trả lời được mọi câu hỏi.

2. EDS vẫn rất quan trọng – nếu chúng ta đặt đúng câu hỏi

Giả sử SEM phát hiện một particle cathode bị nứt.

Lúc này chúng ta có thể đặt nhiều câu hỏi khác nhau.

Hình thái vết nứt như thế nào?
→ SEM/BSE.

Ni, Mn, Co hoặc Fe phân bố ra sao?
→ EDS.

Vết nứt kéo dài xuống sâu bao nhiêu?
→ FIB cross-section hoặc 3D FIB-SEM tomography.

Nhưng nếu câu hỏi là:

Lithium có bị suy giảm hoặc phân bố không đồng nhất quanh vùng này hay không?

thì EDS thông thường không còn là cửa sổ thông tin phù hợp. Chúng ta cần một nguyên lý phân tích khác.

Đó là lúc ToF-SIMS trở nên đặc biệt hữu ích.

3. CÔNG NGHỆ: ToF-SIMS nhìn Lithium bằng cách nào?

ToF-SIMS – Time-of-Flight Secondary Ion Mass Spectrometry là kỹ thuật khối phổ ion thứ cấp theo thời gian bay.

Nguyên lý của ToF-SIMS hoàn toàn khác EDS.

Thay vì dựa vào tia X đặc trưng phát ra từ mẫu, một chùm ion sơ cấp tương tác với bề mặt và làm phát ra các secondary ions – ion thứ cấp.

Các ion này được đưa vào bộ phân tích khối phổ thời gian bay. Thời gian bay của chúng liên quan đến tỷ số khối lượng/điện tích – mass-to-charge ratio (m/z).

Từ đó có thể phân biệt các ion khác nhau có trong vùng phân tích.

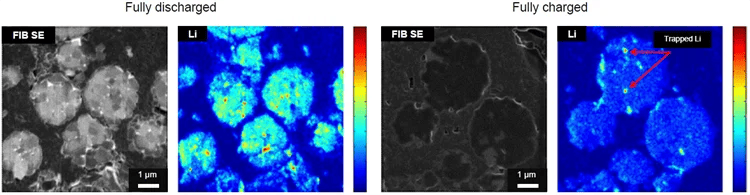

Đối với nghiên cứu pin, lợi thế đặc biệt quan trọng là độ nhạy cao đối với Lithium.

ToF-SIMS còn có thể cung cấp thông tin từ các ion nguyên tố, isotope và nhiều ion hoặc phân mảnh phân tử, tùy thuộc vào vật liệu, chế độ đo và điều kiện thí nghiệm.

Do đó, câu hỏi không còn chỉ là:

“Trong mẫu có nguyên tố gì?”

mà có thể mở rộng thành:

“Lithium và các species hóa học liên quan phân bố ở đâu?”

TESCAN hiện tích hợp ToF-SIMS vào các workflow FIB-SEM cho battery research. Trên AMBER X 2, tổ hợp Plasma FIB-SEM cùng các kỹ thuật phân tích như EDS, ToF-SIMS và Raman có thể được sử dụng để nghiên cứu Lithium distribution, interface, SEI và degradation tùy theo bài toán.

Tham khảo giải pháp TESCAN AMBER X 2 cho nghiên cứu pin

4. Từ bản đồ Lithium 2D đến câu hỏi lớn hơn: Lithium nằm ở đâu trong 3D?

Một bản đồ ToF-SIMS trên một bề mặt có thể cho biết Lithium phân bố như thế nào tại mặt phẳng đang quan sát.

Nhưng battery degradation không chỉ diễn ra trên một mặt phẳng.

Một particle có thể xuất hiện Lithium depletion gần bề mặt nhưng không phải ở lõi. Một vùng thay đổi phân bố Lithium có thể liên quan đến porosity, crack hoặc interface. Một sản phẩm phản ứng có thể tập trung tại interface hoặc đi sâu vào electrode volume.

Do đó, câu hỏi tiếp theo là:

Làm sao mở rộng chemical mapping từ 2D thành 3D?

Đây là nơi FIB và ToF-SIMS kết hợp với nhau.

5. GIẢI PHÁP: 3D FIB-SEM + ToF-SIMS Tomography

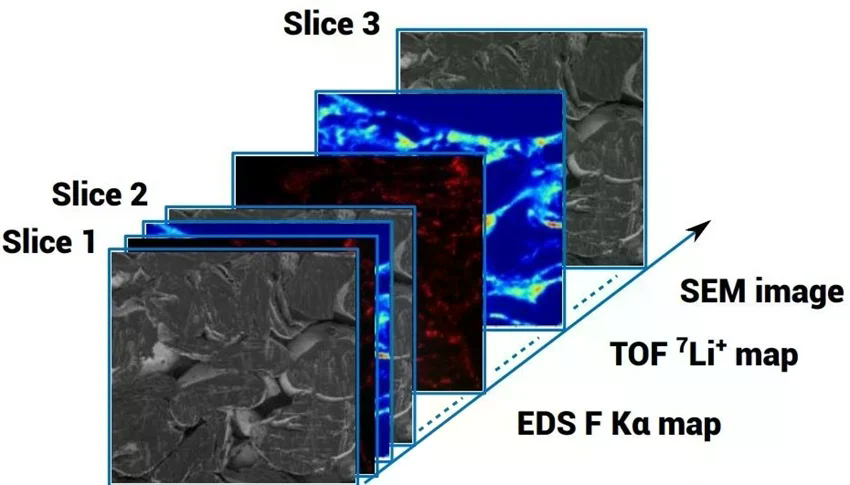

Trong một workflow 3D multimodal, FIB liên tục loại bỏ những lớp vật liệu kế tiếp để lần lượt mở ra các mặt phẳng mới bên trong mẫu.

Sau mỗi bước milling, có thể thu nhận nhiều kênh thông tin.

SEM/BSE – nhìn cấu trúc

SEM hoặc BSE ghi nhận morphology và microstructure như particle, pore, crack và interface.

EDS – bổ sung elemental information

EDS cung cấp bản đồ của những nguyên tố phù hợp với khả năng của kỹ thuật.

ToF-SIMS – bổ sung chemical information

ToF-SIMS cung cấp bản đồ Lithium và các ion/species hóa học được lựa chọn.

Sau đó FIB tiếp tục loại bỏ lớp vật liệu tiếp theo và chu trình được lặp lại.

FIB Milling → SEM/BSE Imaging → EDS + ToF-SIMS Mapping → FIB Milling → Lặp lại → 3D Reconstruction

Khoảng cách giữa các lát cắt không phải một giá trị cố định. Nó được lựa chọn dựa trên kích thước vùng phân tích, vật liệu, độ phân giải mong muốn và thời gian acquisition.

Trên AMBER X 2, TESCAN cho phép tích hợp nhiều kỹ thuật phân tích vào workflow FIB-SEM tomography nhằm tương quan thông tin về morphology, crystallography, elemental composition và chemical/isotopic information trong 3D.

Tìm hiểu TESCAN AMBER X 2 Plasma FIB-SEM

6. TESCAN đã nhìn thấy gì trong cathode LFP?

Một application đặc biệt phù hợp với câu hỏi của bài viết này là nghiên cứu cycled Lithium Iron Phosphate – LFP cathode.

Trong nghiên cứu này, TESCAN sử dụng AMBER 2 Ga FIB-SEM tích hợp TOFWERK ToF-SIMS.

Quá trình serial sectioning được tự động hóa bằng FIB-SEM Tomography module.

Ở mỗi lớp:

BSE cung cấp thông tin cấu trúc;
ToF-SIMS lập bản đồ Lithium và các species được lựa chọn;
EDS bổ sung elemental information.

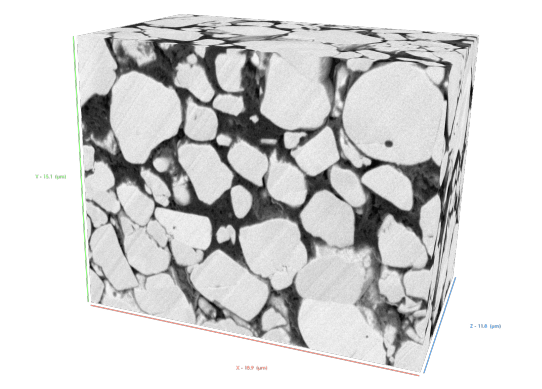

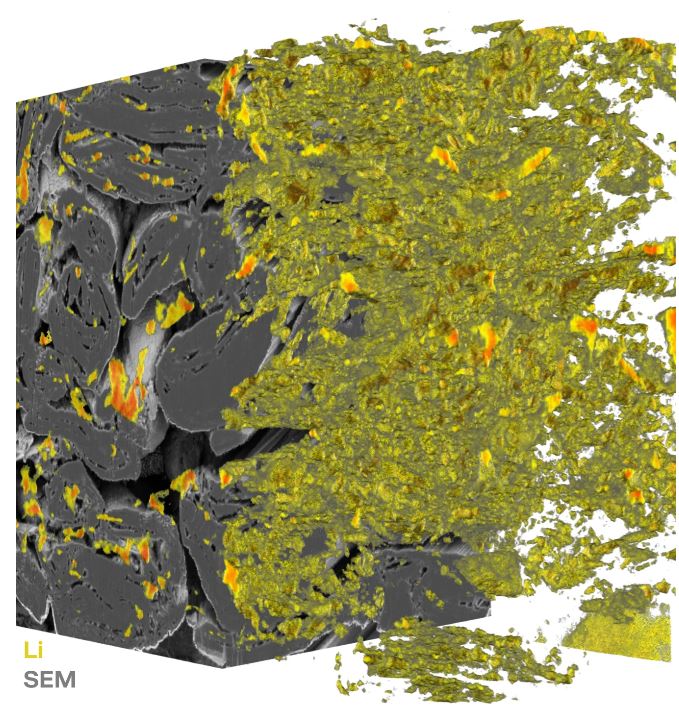

Toàn bộ dataset sau đó có thể được tái tạo và trực quan hóa thành dữ liệu 3D.

Kết quả cho thấy Lithium không phân bố hoàn toàn đồng nhất trong electrode volume. ToF-SIMS cho phép quan sát các vùng Lithium depletion có tương quan với những đặc trưng hình thái; dữ liệu hóa học cũng bổ sung thông tin về các species liên quan đến vật liệu điện cực và quá trình degradation.

Đây là điểm rất quan trọng.

Một ảnh SEM có thể cho chúng ta thấy:

“Ở đây có pore, crack hoặc một cấu trúc bất thường.”

Nhưng multimodal 3D analysis cho phép hỏi tiếp:

“Sự bất thường cấu trúc đó có tương quan với sự thay đổi phân bố Lithium hoặc chemistry hay không?”

Đó là bước chuyển từ imaging sang correlative structural–chemical analysis.

7. Với pin thể rắn, interface còn quan trọng hơn

Bài toán trở nên đặc biệt thú vị với Solid-State Battery – SSB.

Ở đây, hiệu suất không chỉ phụ thuộc vào từng vật liệu riêng lẻ mà còn phụ thuộc mạnh vào các interface giữa cathode, solid electrolyte và anode.

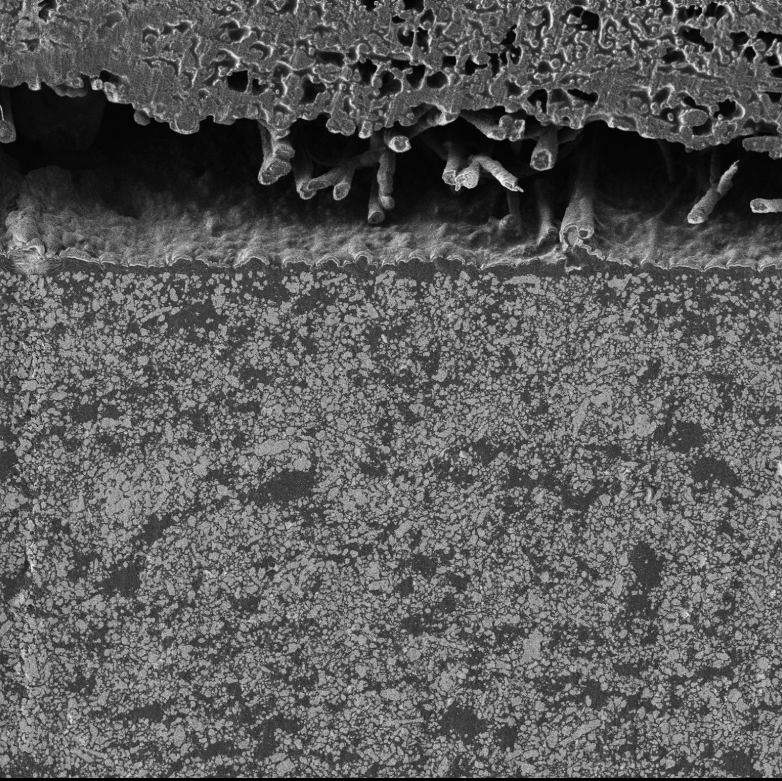

Trong nghiên cứu phối hợp với Dragonfly Energy, TESCAN sử dụng AMBER X 2 Plasma FIB-SEM + ToF-SIMS để khảo sát polymer-based solid-state cells.

Plasma FIB tạo cross-section qua các lớp LFP cathode, polymer electrolyte và graphite anode.

SEM/BSE cho thấy morphology, contact và delamination. ToF-SIMS bổ sung bản đồ phân bố Lithium.

Workflow này cho phép khảo sát mối liên hệ giữa cấu trúc interface và sự phân bố Lithium tại các vùng khác nhau.

FIB-SEM → Interface Structure
ToF-SIMS → Lithium Distribution
Structure + Chemistry → Interface Behavior

Tham khảo nghiên cứu Solid-State Battery của TESCAN

8. Electrode degradation: Crack chỉ là một nửa câu chuyện

Một particle bị nứt sau nhiều chu kỳ sạc/xả là thông tin rất quan trọng.

Nhưng crack là biểu hiện cấu trúc.

Để hiểu degradation, chúng ta thường cần biết chemistry quanh crack và các vùng suy giảm đã thay đổi như thế nào.

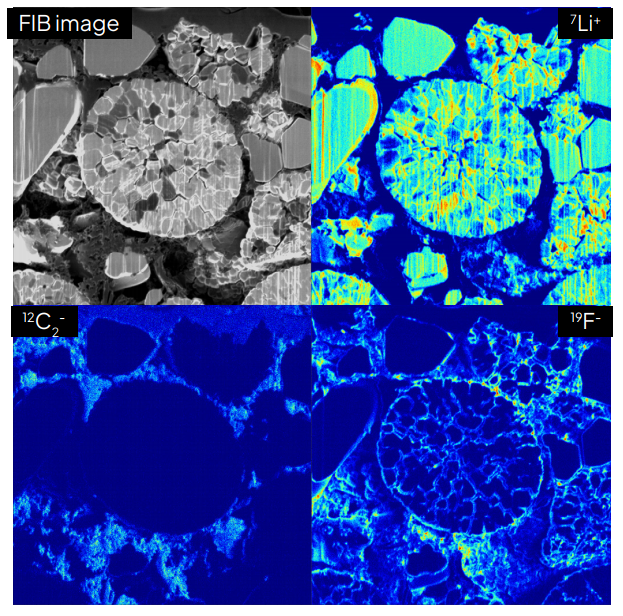

Trong application nghiên cứu electrode degradation trên graphite anode và NMC cathode, TESCAN sử dụng AMBER X 2 Plasma FIB-SEM kết hợp nhiều kỹ thuật như SEM, STEM, 3D FIB-SEM tomography, 3D ToF-SIMS tomography và Raman spectroscopy.

Trên graphite anode, 3D FIB-SEM và ToF-SIMS cho thấy các hợp chất chứa Lithium tập trung tại những vùng degradation/exfoliation. Trên NMC cathode, cross-section và Raman mapping bổ sung thông tin về particle fracture và sự không đồng nhất liên quan đến cycling.

Một defect cấu trúc và một thay đổi hóa học có thể liên quan với nhau – nhưng chúng ta chỉ nhìn thấy mối tương quan đó khi kết hợp đúng các kỹ thuật.

Tham khảo workflow phân tích electrode degradation của TESCAN

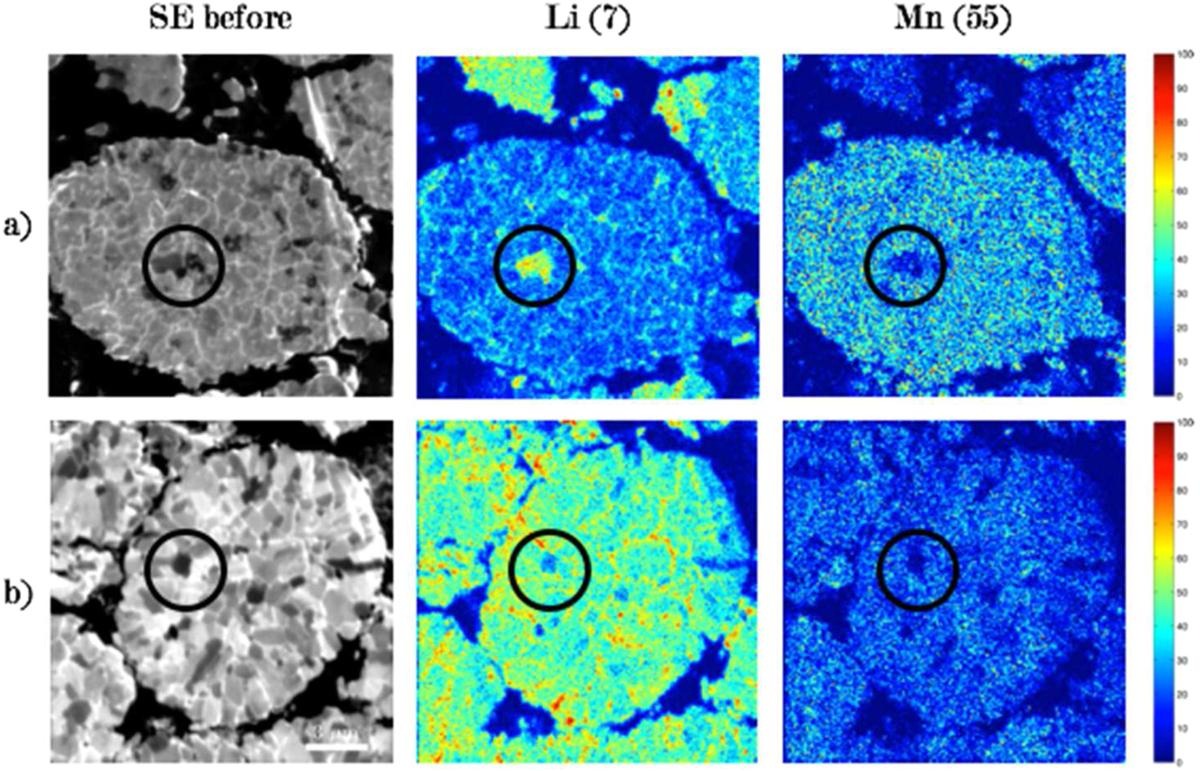

9. ToF-SIMS có phải là bản đồ nồng độ Lithium tuyệt đối?

Không nên mặc định như vậy.

Đây là một giới hạn quan trọng cần hiểu khi diễn giải dữ liệu SIMS.

Cường độ secondary-ion không chỉ phụ thuộc vào lượng nguyên tố có trong mẫu. Nó còn có thể bị ảnh hưởng bởi:

matrix của vật liệu;
trạng thái hóa học;
ionization probability;
điều kiện chùm ion;
trạng thái bề mặt;
charging;
sputtering conditions.

Đây là lý do matrix effect rất quan trọng trong SIMS.

Signal intensity trong ToF-SIMS không tự động đồng nghĩa với absolute concentration.

ToF-SIMS đặc biệt mạnh cho high-sensitivity spatial chemical mapping và so sánh sự phân bố tương đối trong những điều kiện được kiểm soát.

Nếu mục tiêu là định lượng tuyệt đối, cần có phương pháp calibration, reference materials và protocol phù hợp với từng bài toán.

10. Với pin, bảo toàn mẫu trước khi đo cũng quan trọng như detector

Battery materials có một thách thức khác: nhiều thành phần rất nhạy với không khí và độ ẩm.

Lithium-containing compounds, electrolyte và đặc biệt các interface như SEI – Solid Electrolyte Interphase có thể thay đổi khi tiếp xúc với môi trường.

Nếu chemistry của mẫu đã thay đổi trước khi đưa vào kính hiển vi, một detector tốt đến đâu cũng chỉ phân tích trạng thái đã bị biến đổi.

Vì vậy, đối với những bài toán nhạy môi trường, workflow có thể cần:

Disassembly / Preparation trong Argon Glovebox → Inert Gas Transfer → FIB-SEM / EDS / ToF-SIMS

TESCAN đã sử dụng workflow này trong nghiên cứu post-mortem battery formation: cell được tháo trong argon glovebox và chuyển bằng inert gas transfer vào hệ FIB-SEM trước khi thực hiện các phép phân tích tương ứng.

Tham khảo Post-Mortem Battery Formation Analysis của TESCAN

Phân tích đúng công nghệ nhưng để mẫu thay đổi trước khi đo vẫn có thể dẫn đến diễn giải sai.

11. Bản đồ công nghệ: Câu hỏi nào – kỹ thuật nào?

Không có một thiết bị duy nhất trả lời mọi câu hỏi trong Battery Failure Analysis.

Câu hỏi cần trả lời	Công nghệ phù hợp
Lỗi nằm ở đâu trong một cell còn nguyên vẹn?	X-ray Micro-CT
Morphology và cấu trúc mặt cắt như thế nào?	SEM / BSE
Cần tiếp cận vùng nằm sâu hoặc khảo sát volume?	FIB / Plasma FIB
Ni, Mn, Co, Fe… phân bố như thế nào?	EDS
Lithium và các ion/species hóa học liên quan phân bố ở đâu?	ToF-SIMS
Lithium/chemistry thay đổi như thế nào trong một volume?	3D FIB-SEM + ToF-SIMS
Cần bổ sung thông tin molecular/phase/structural chemistry?	Raman hoặc kỹ thuật phù hợp khác
Cần thông tin crystallography ở thang nano?	STEM / 4D-STEM / TEM tùy bài toán

12. Từ Micro-CT đến ToF-SIMS: đi từ “Ở đâu?” đến “Là gì?”

Hai bài TechBlog liên tiếp thực chất trả lời các cấp độ khác nhau của cùng một bài toán phân tích pin.

Micro-CT

Defect nằm ở đâu trong toàn bộ cell?

Quan sát không phá hủy → định vị vùng bất thường → xác định vùng cần phân tích.

FIB-SEM

Cấu trúc bên trong vùng đó như thế nào?

Tiếp cận vùng cần phân tích → cross-section → morphology → 3D structure.

EDS

Những nguyên tố phù hợp với EDS phân bố như thế nào?

Elemental mapping.

ToF-SIMS

Lithium và các chemical species liên quan nằm ở đâu?

Spatial chemical mapping.

3D FIB-SEM + ToF-SIMS

Structure và chemistry thay đổi như thế nào trong toàn bộ volume?

Correlative 3D structural–chemical characterization.

Kết luận: Đừng hỏi EDS hay ToF-SIMS – hãy hỏi bạn cần biết điều gì

EDS vẫn là một công cụ rất quan trọng trong phân tích vật liệu pin.

Nhưng Lithium đặt ra một bài toán mà EDS thông thường không được thiết kế để giải quyết trực tiếp.

ToF-SIMS mở thêm một cửa sổ thông tin bằng cách cung cấp chemical mapping có độ nhạy cao đối với Lithium và nhiều ion/species liên quan.

FIB bổ sung chiều sâu. SEM/BSE cung cấp cấu trúc. EDS bổ sung elemental information.

Khi những dữ liệu này được thu nhận và tương quan trong cùng một workflow, chúng ta chuyển từ việc chỉ nhìn thấy defect sang nghiên cứu mối liên hệ:

Structure ↔ Chemistry ↔ Lithium Distribution ↔ Degradation

Vì vậy, câu hỏi quan trọng nhất không phải:

“EDS hay ToF-SIMS – công nghệ nào tốt hơn?”

Mà là:

“Tôi cần biết thông tin gì – và thông tin đó nằm ở đâu trong mẫu?”

Xác định đúng vấn đề trước. Sau đó mới chọn công nghệ và xây dựng workflow phân tích phù hợp.

Câu hỏi thường gặp

EDS có phát hiện trực tiếp Lithium trong pin được không?

EDS thông thường không phải kỹ thuật phù hợp để trực tiếp phát hiện và lập bản đồ Lithium. Li có số nguyên tử rất thấp và việc tạo/phát hiện tín hiệu tia X đặc trưng gặp những giới hạn vật lý cơ bản. Với bài toán spatial mapping của Lithium, các kỹ thuật như ToF-SIMS phù hợp hơn.

ToF-SIMS có thể cho biết Lithium nằm ở đâu không?

Có. ToF-SIMS có độ nhạy cao đối với Lithium và có thể tạo bản đồ phân bố Li trên vùng phân tích. Khi kết hợp với FIB serial sectioning, dữ liệu có thể được mở rộng theo chiều sâu và tái tạo thành volume 3D.

ToF-SIMS có thay thế EDS không?

Không. Hai kỹ thuật cung cấp các cửa sổ thông tin khác nhau và có tính bổ sung. EDS rất hữu ích cho nhiều nguyên tố như Ni, Mn, Co và Fe, trong khi ToF-SIMS đặc biệt hữu ích cho Lithium và nhiều ion/species hóa học mà EDS khó tiếp cận.

Tại sao cần kết hợp FIB với ToF-SIMS?

ToF-SIMS cung cấp chemical mapping trên bề mặt đang phân tích. FIB có thể liên tục loại bỏ các lớp vật liệu kế tiếp. Việc lặp lại quá trình FIB milling và ToF-SIMS mapping cho phép khảo sát sự phân bố hóa học theo chiều sâu và xây dựng dữ liệu 3D.

Tại sao mẫu pin cần inert transfer?

Nhiều vật liệu và interface trong pin nhạy với oxy và độ ẩm. Inert transfer giúp hạn chế sự thay đổi hóa học của mẫu trong quá trình chuyển từ glovebox sang hệ thống phân tích.
