Vì sao FIB trở thành tiêu chuẩn vàng trong chuẩn bị mẫu TEM?

Sự thay đổi về công nghệ trong chuẩn bị mẫu

Trong nhiều năm, các mẫu TEM được chuẩn bị bằng những kỹ thuật như đánh bóng cơ học, đánh bóng điện hóa, phay bằng chùm ion diện rộng và ultramicrotomy. Những phương pháp này vẫn có giá trị đối với các ứng dụng cụ thể, nhưng chúng có chung một hạn chế: nhìn chung không có tính đặc hiệu theo vị trí (site-specific) và cần nhiều giờ chuẩn bị mẫu ban đầu để tạo ra một mẫu TEM.

Các nhà nghiên cứu thường cần kết hợp kỹ năng, kinh nghiệm và cả sự may mắn để đảm bảo rằng vùng mỏng trong suốt với electron cuối cùng của mẫu có chứa chính xác đặc điểm mà họ muốn nghiên cứu.

Sự xuất hiện của các hệ thống FIB-SEM hai nền tảng (dual-platform) đã làm thay đổi căn bản quy trình này. Bằng cách kết hợp cột chùm ion hội tụ (FIB) với kính hiển vi điện tử quét (SEM) trong cùng một thiết bị, các nhà nghiên cứu có khả năng chuẩn bị mẫu trực tiếp từ những vùng quan tâm được lựa chọn một cách chính xác, sử dụng FIB để loại bỏ toàn bộ vật liệu ngoại trừ vùng quan tâm, đồng thời theo dõi quá trình bằng SEM.

Tác động của sự chuyển đổi này là rất đáng kể. Xu hướng trong các tài liệu khoa học cho thấy việc sử dụng FIB để chuẩn bị mẫu TEM tăng nhanh sau khi các nền tảng FIB-SEM hiện đại được áp dụng rộng rãi vào đầu những năm 2000.

Sức mạnh của phương pháp chuẩn bị mẫu theo vị trí

Ưu điểm chính của việc chuẩn bị mẫu bằng FIB là khả năng xác định và xử lý chính xác một vị trí cụ thể bên trong mẫu khối với tốc độ chưa từng có.

Cho dù nhà nghiên cứu quan tâm đến biên hạt, giao diện vật liệu, khuyết tật, hay thậm chí một transistor đơn lẻ bên trong mạch tích hợp, FIB cho phép chuẩn bị một mẫu TEM chứa chính xác đặc điểm đó.

Mức độ chính xác theo vị trí này giúp nâng cao đáng kể hiệu quả của các nghiên cứu bằng TEM. Thay vì phải kiểm tra những vùng lớn với hy vọng đặc điểm cần nghiên cứu xuất hiện trong đó, các nhà nghiên cứu có thể tiếp cận trực tiếp khu vực mà họ cần nghiên cứu.

Theo Giannuzzi, quá trình chuẩn bị bằng FIB có thể nhắm đến các vùng với độ chính xác không gian chỉ ở mức vài chục nanomet. Khả năng này ngày càng trở nên quan trọng khi kích thước của vật liệu, thiết bị và cấu trúc tiếp tục thu nhỏ.

Quy trình nhanh hơn, kết quả tốt hơn

Bên cạnh độ chính xác, tốc độ là một lý do quan trọng khác khiến FIB được áp dụng rộng rãi.

Các phương pháp chuẩn bị truyền thống thường bao gồm nhiều bước xử lý và đòi hỏi đáng kể thời gian của người vận hành. Ngược lại, một người vận hành FIB được đào tạo bài bản có thể chuẩn bị mẫu TEM nhanh chóng, đồng thời vẫn kiểm soát được chất lượng và độ dày của mẫu. Ngoài ra, những cải tiến trong tự động hóa FIB đã giúp giảm đáng kể thời gian người vận hành phải trực tiếp ngồi trước thiết bị.

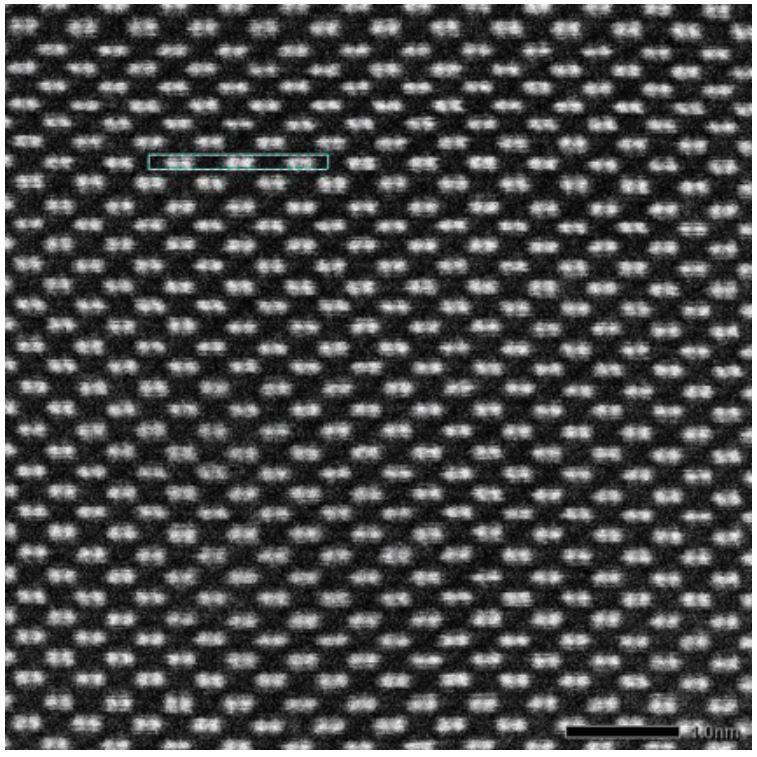

Mẫu thu được thường có độ dày đồng đều hơn, với rất ít artefact do quá trình chuẩn bị mẫu gây ra, giúp quá trình phân tích TEM tiếp theo trở nên dễ dàng và đáng tin cậy hơn.

Đối với nhiều ứng dụng, các nhà nghiên cứu có thể chuyển từ wafer bán dẫn hoặc mẫu mạch tích hợp đến một mẫu TEM hoàn chỉnh trong chưa đầy một giờ.

Mở rộng khả năng cho các quy trình cryogenic hiện đại

Kính hiển vi điện tử cryogenic (cryo-electron microscopy) và chuẩn bị mẫu cryogenic ngày càng trở nên quan trọng trong nhiều lĩnh vực khoa học.

Trong lịch sử, các lựa chọn để chuẩn bị mẫu cryogenic còn hạn chế. Mặc dù ultramicrotomy có thể được thực hiện ở nhiệt độ thấp, các vấn đề liên quan đến hư hỏng mẫu và khả năng xác định chính xác vị trí thường vẫn tồn tại.

Các quy trình FIB hiện đại đã mở rộng đáng kể những khả năng này. Hiện nay, các nhà nghiên cứu có thể chuẩn bị mẫu trong điều kiện cryogenic và duy trì những điều kiện này trong suốt quá trình chuyển mẫu và phân tích, qua đó giảm thiểu hư hỏng do quá trình chuẩn bị và cho phép nghiên cứu các vật liệu nhạy cảm với nhiệt độ.

Hỗ trợ các thí nghiệm in-situ tiên tiến

Một lý do khác khiến việc chuẩn bị mẫu bằng FIB ngày càng trở nên quan trọng là vai trò của phương pháp này trong việc hỗ trợ các nền tảng thí nghiệm tiên tiến.

Các nghiên cứu TEM hiện đại ngày càng bao gồm các thí nghiệm gia nhiệt, kiểm tra điện, kiểm tra cơ học và các thí nghiệm in-situ khác. Những phương pháp này đòi hỏi các mẫu nhỏ, được chuẩn bị cẩn thận và có thể được định vị chính xác trên các nền tảng thử nghiệm chuyên dụng.

Các hệ thống FIB giúp thực hiện điều này bằng cách cho phép các nhà nghiên cứu cô lập vùng quan tâm, thao tác với vùng này bằng micromanipulator và gắn chắc chắn mẫu vào các holder thí nghiệm.

Nếu không có phương pháp chuẩn bị bằng FIB, nhiều thí nghiệm tiên tiến trong số này sẽ rất khó hoặc thậm chí không thể thực hiện.

Tại sao FIB trở thành phương pháp được ưu tiên

Sự thành công của phương pháp chuẩn bị mẫu bằng FIB bắt nguồn từ sự kết hợp độc đáo của nhiều khả năng:

• Xác định chính xác vị trí cần chuẩn bị (site-specific)
• Chuẩn bị mẫu nhanh chóng
• Độ dày mẫu đồng nhất
• Tương thích với các quy trình cryogenic
• Hỗ trợ các thí nghiệm in-situ tiên tiến
• Có khả năng chuẩn bị mẫu từ các thiết bị và vật liệu có cấu trúc rất phức tạp
• Hạn chế hư hỏng và artefact

Nhờ đó, FIB đã phát triển từ một kỹ thuật chuẩn bị mẫu chuyên biệt còn mới lạ thành phương pháp chủ đạo và cần thiết để tạo mẫu TEM trong cả nghiên cứu và công nghiệp.

Hướng tới tương lai

Sự phát triển không ngừng của công nghệ nano, đổi mới trong ngành bán dẫn, nghiên cứu vật liệu tiên tiến, nghiên cứu khoa học sự sống và kính hiển vi in-situ sẽ chỉ làm gia tăng nhu cầu về các phương pháp chuẩn bị mẫu có độ chính xác cao.

Mặc dù các phương pháp chuẩn bị mẫu truyền thống vẫn tiếp tục giữ vai trò quan trọng trong nhiều ứng dụng, FIB-SEM đã khẳng định vị thế là nền tảng của các quy trình TEM hiện đại khi mang đến cho các nhà nghiên cứu một khả năng trước đây rất khó đạt được: tiếp cận nhanh chóng, đáng tin cậy và chính xác vùng quan tâm cần nghiên cứu với chất lượng vượt trội.

Tài liệu tham khảo thêm

Bài viết này được xây dựng dựa trên những nội dung chuyên môn từ chương sách FIB of TEM Specimens, do Lucille Giannuzzi đồng tác giả trong cuốn Transmission Electron Microscopy (Biên tập: Carter & Williams, Springer, 2026).

Tác giả: Maksym Klymov

Trưởng Bộ phận Ứng dụng, TESCAN
