Chụp ảnh SEM không chỉ là vấn đề về độ phân giải: mà còn là khả năng kiểm soát độ tương phản.

Electron thứ cấp và Electron tán xạ ngược: Mỗi tín hiệu cho biết điều gì?

Khi chùm electron sơ cấp tương tác với mẫu, hai tín hiệu quan trọng nhất được sử dụng để tạo ảnh là electron thứ cấp (SE) và electron tán xạ ngược (BSE). Mặc dù cả hai đều bắt nguồn từ cùng một vị trí tương tác, chúng được tạo ra thông qua các quá trình vật lý khác nhau và mang những loại thông tin về bản chất hoàn toàn khác nhau.

Electron thứ cấp là các electron có năng lượng thấp, bị bật ra khỏi các nguyên tử trong mẫu do kết quả của các tương tác không đàn hồi với chùm electron tới. Do mất năng lượng rất nhanh bên trong vật liệu, chỉ những electron được tạo ra cực kỳ gần bề mặt mới có thể thoát ra và đến được detector. Trên thực tế, điều này có nghĩa là tín hiệu SE được phát hiện bắt nguồn từ lớp ngoài cùng của mẫu, thường chỉ trong phạm vi vài nanomet.

Độ nhạy cao đối với bề mặt này khiến electron thứ cấp trở nên lý tưởng để chụp ảnh các chi tiết hình thái tinh vi. Các đặc điểm như cạnh, độ nhám và những cấu trúc nhỏ trên bề mặt được thể hiện rõ ràng vì sự phát xạ electron thứ cấp phụ thuộc mạnh vào hình học cục bộ. Các khu vực có cạnh sắc hoặc góc nghiêng lớn hơn có xu hướng phát ra nhiều electron hơn, khiến chúng xuất hiện sáng hơn trên ảnh. Do đó, ảnh SE tự nhiên nhấn mạnh địa hình bề mặt (topography) và thường có mức độ chi tiết cao, tạo cảm giác gần như ba chiều.

Ngược lại, electron tán xạ ngược bắt nguồn từ các tương tác đàn hồi giữa các electron của chùm electron sơ cấp và hạt nhân nguyên tử bên trong mẫu. Trong quá trình này, electron tới bị lệch hướng thay vì bị hấp thụ, và cuối cùng có thể thoát trở lại khỏi vật liệu với năng lượng còn lại tương đối cao. Do có năng lượng cao hơn, electron tán xạ ngược có thể di chuyển quãng đường dài hơn bên trong mẫu, nghĩa là tín hiệu được phát hiện đến từ một thể tích tương tác lớn hơn và sâu hơn đáng kể.

Đặc điểm quan trọng nhất của electron tán xạ ngược là độ nhạy với số nguyên tử. Các nguyên tố nặng tán xạ electron mạnh hơn các nguyên tố nhẹ, dẫn đến số lượng electron tán xạ ngược đến detector nhiều hơn. Điều này tạo ra độ tương phản thành phần (compositional contrast) trên ảnh, trong đó các vùng chứa nguyên tố nặng hơn xuất hiện sáng hơn và các nguyên tố nhẹ hơn xuất hiện tối hơn. Không giống electron thứ cấp, tín hiệu BSE ít bị ảnh hưởng hơn nhiều bởi hình học bề mặt, khiến nó đáng tin cậy hơn trong việc phân biệt sự khác biệt về vật liệu.

Điều này dẫn đến sự khác biệt cơ bản giữa hai tín hiệu. Electron thứ cấp cung cấp thông tin chi tiết về hình dạng bề mặt của mẫu nhưng mang thông tin hạn chế về thành phần. Ngược lại, electron tán xạ ngược cung cấp thông tin về sự khác biệt vật liệu và độ tương phản pha, nhưng có độ nhạy thấp hơn đối với các đặc trưng bề mặt tinh vi và thường có độ phân giải không gian thấp hơn.

Việc hiểu rõ sự khác biệt này là yếu tố then chốt để diễn giải chính xác hình ảnh SEM. Cùng một vùng của mẫu có thể xuất hiện hoàn toàn khác nhau tùy thuộc vào việc tín hiệu SE hay BSE được phát hiện. Những đặc trưng bề mặt thể hiện rõ ràng trong ảnh electron thứ cấp có thể biến mất trong ảnh electron tán xạ ngược, trong khi những biến thiên về thành phần không thể nhìn thấy ở chế độ SE lại có thể trở thành độ tương phản chủ đạo ở chế độ BSE. Sự thay đổi về độ tương phản này được thể hiện trực tiếp trong Hình 1, trong đó ảnh SE cho thấy hình thái bề mặt của các hạt NMC, trong khi ảnh BSE làm nổi bật sự khác biệt về thành phần trong các pha chất kết dính và phụ gia.

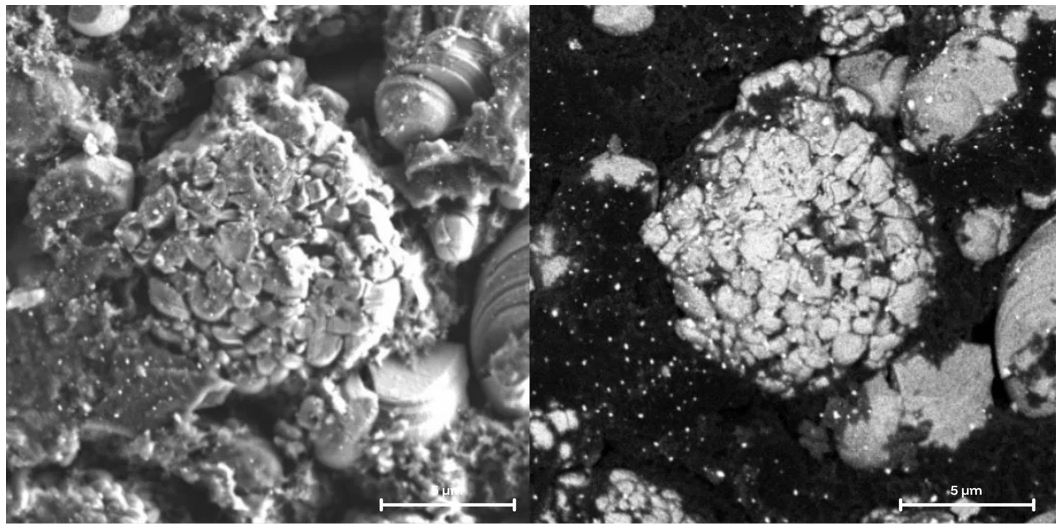

Hình 1. So sánh ảnh chụp bằng electron thứ cấp (SE) và electron tán xạ ngược (BSE) của vật liệu cathode pin. Hình ảnh cho thấy cùng một vùng của vật liệu cathode pin được chụp bằng hai chế độ phát hiện khác nhau. Ảnh bên trái, được thu nhận bằng electron thứ cấp (SE), nhấn mạnh địa hình bề mặt của vật liệu. Hình thái của các hạt NMC được thể hiện rõ ràng, bao gồm cấu trúc bề mặt dạng lớp, thô ráp và các chi tiết nhỏ trên bề mặt. Pha chất kết dính xuất hiện dưới dạng nền mượt hơn, ít cấu trúc hơn, trong khi các hạt nano nhỏ có thể được quan sát nhưng không được phân biệt rõ với vật liệu xung quanh do độ tương phản bị chi phối bởi địa hình bề mặt.

Ngược lại, ảnh bên phải, được thu nhận bằng electron tán xạ ngược (BSE), làm nổi bật sự khác biệt về thành phần trong cùng vùng đó. Các hạt NMC chính tương đối đồng nhất, trong khi các vùng có thành phần khác nhau trở nên rõ ràng hơn. Đặc biệt, các hạt nano sáng nhỏ — được xác định là các phụ gia có nền Ti — nổi bật rõ ràng trên nền ma trận chất kết dính tối hơn do có số nguyên tử cao hơn. Pha chất kết dính xuất hiện tối hơn đáng kể, phản ánh số nguyên tử thấp hơn của nó (carbon) và tín hiệu electron tán xạ ngược giảm.

Xét từ góc độ thực tiễn, không có tín hiệu nào trong hai tín hiệu có thể cung cấp một bức tranh hoàn chỉnh nếu sử dụng riêng lẻ. Electron thứ cấp cho bạn biết bề mặt trông như thế nào, trong khi electron tán xạ ngược cho biết vật liệu là gì. Sự hiểu biết thực sự đến từ việc kết hợp cả hai góc nhìn — và, như sẽ được thảo luận trong các phần tiếp theo, từ việc kiểm soát sâu hơn những phần nào của các tín hiệu này được phát hiện.

Sự khác biệt cơ bản giữa tương tác electron đàn hồi và không đàn hồi này được minh họa dưới dạng sơ đồ trong Hình 2, giải thích tại sao tín hiệu SE và BSE mang những loại thông tin khác nhau về mẫu.

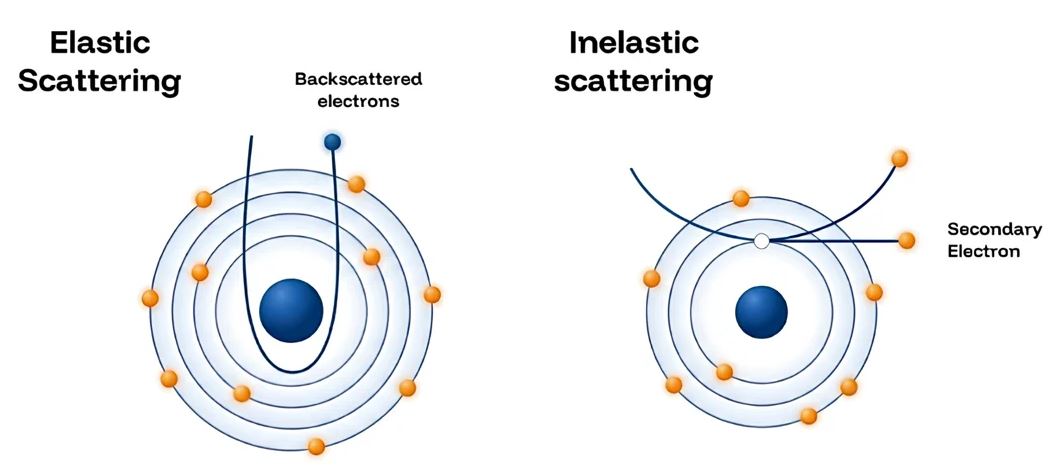

Hình 2. Sơ đồ minh họa hai cơ chế tương tác cơ bản giữa chùm electron sơ cấp và các nguyên tử trong mẫu. Ở bên trái, tán xạ đàn hồi cho thấy một electron tới (từ chùm SEM) bị lệch hướng bởi hạt nhân nguyên tử với mức mất năng lượng tối thiểu. Kết quả là electron thay đổi hướng và có thể thoát khỏi vật liệu dưới dạng electron tán xạ ngược (BSE). Ở bên phải, tán xạ không đàn hồi minh họa một tương tác trong đó năng lượng được truyền từ electron tới (từ chùm SEM) sang nguyên tử, dẫn đến sự bật ra của một electron thứ cấp (SE). Các electron này có năng lượng thấp và chỉ có thể thoát ra nếu chúng được tạo ra rất gần bề mặt. Sự khác biệt cơ bản này giải thích tại sao tín hiệu BSE cung cấp thông tin về thành phần từ các vùng sâu hơn, trong khi tín hiệu SE có độ nhạy cao với bề mặt và cho thấy các chi tiết địa hình bề mặt tinh vi.

Đám mây electron: Quá nhiều thông tin theo mặc định

Mỗi tương tác giữa chùm electron và mẫu đều tạo ra nhiều thông tin hơn mức chúng ta muốn quan sát cùng một lúc. Các electron phát ra khác nhau ở ba đặc điểm chính: năng lượng, hướng chuyển động và độ sâu mà từ đó chúng phát sinh. Những khác biệt này liên quan trực tiếp đến các loại độ tương phản khác nhau. Các đặc trưng nhạy với bề mặt thường được mang bởi các electron thứ cấp có năng lượng thấp, trong khi thông tin về thành phần đến từ các electron tán xạ ngược có năng lượng cao hơn. Đồng thời, góc mà các electron rời khỏi mẫu cũng ảnh hưởng mạnh đến việc địa hình bề mặt hay độ tương phản vật liệu sẽ chi phối hình ảnh.

Nếu tất cả các tín hiệu này được thu thập cùng nhau, hình ảnh thu được sẽ trở thành sự pha trộn của nhiều hiệu ứng. Các vùng sáng không nhất thiết tương ứng với độ tương phản vật liệu mà thay vào đó có thể là các hiệu ứng ở cạnh do hình học cục bộ gây ra. Tương tự, các đóng góp tín hiệu từ những vùng sâu hơn có thể che lấp các chi tiết tinh vi trên bề mặt. Trong những trường hợp như vậy, hình ảnh có thể trông rất chi tiết, nhưng thông tin chứa trong đó lại khó được diễn giải một cách đáng tin cậy. Vì vậy, thách thức then chốt trong SEM không chỉ nằm ở việc tạo ra tín hiệu, mà còn ở việc tách các tín hiệu.

Vị trí detector: Trong cột (In-Column) và Gắn trong buồng (Chamber-mounted)

Cấp độ kiểm soát đầu tiên đối với tín hiệu này đến từ vị trí đặt detector. Trong các hệ thống SEM, detector thường được đặt either bên trong buồng, gần mẫu, hoặc bên trong chính cột electron. Vị trí này trực tiếp quyết định những electron nào có thể đi tới detector về mặt vật lý.

Các detector gắn trong buồng (chamber-mounted) được bố trí gần mẫu và thu thập các electron phát ra trong một phạm vi góc rộng. Do đó, chúng có độ nhạy cao đối với hình học bề mặt. Các đặc trưng như cạnh, độ nhám và cấu trúc bề mặt được nhấn mạnh mạnh mẽ, tạo ra hình ảnh có độ tương phản địa hình rõ rệt. Điều này khiến detector trong buồng đặc biệt hiệu quả khi quan sát hình thái và định hướng trên mẫu.

Ngược lại, detector trong cột (in-column) được căn chỉnh theo trục của chùm electron sơ cấp và thu thập các electron chuyển động trong phạm vi góc hẹp. Các electron này ít bị ảnh hưởng bởi hiệu ứng che khuất do bề mặt và cung cấp tín hiệu đồng đều hơn. Do đó, hình ảnh thu được bằng detector trong cột có xu hướng giảm độ tương phản mạnh ở các cạnh và cung cấp sự thể hiện rõ ràng hơn về những khác biệt liên quan đến vật liệu. Cấu hình này cũng thường gắn liền với khả năng đạt độ phân giải cao hơn nhờ khoảng cách làm việc (working distance) ngắn hơn.

Một cách hữu ích để hiểu sự khác biệt này là xem xét hình học chiếu sáng. Detector trong buồng hoạt động tương tự như chiếu sáng từ bên cạnh, trong đó các vùng bóng đổ làm nổi bật các đặc trưng bề mặt. Trong khi đó, detector trong cột giống với chiếu sáng đồng trục, trong đó bóng đổ được giảm thiểu và hình ảnh trở nên phẳng hơn nhưng đồng đều hơn. Không có phương pháp nào vốn dĩ tốt hơn phương pháp còn lại; mỗi phương pháp nhấn mạnh những khía cạnh khác nhau của mẫu.

Hình 3 minh họa điểm này bằng cách so sánh cùng một mẫu graphene và các hạt nano Zn được chụp với các cấu hình detector SE và BSE trong cột và gắn trong buồng.

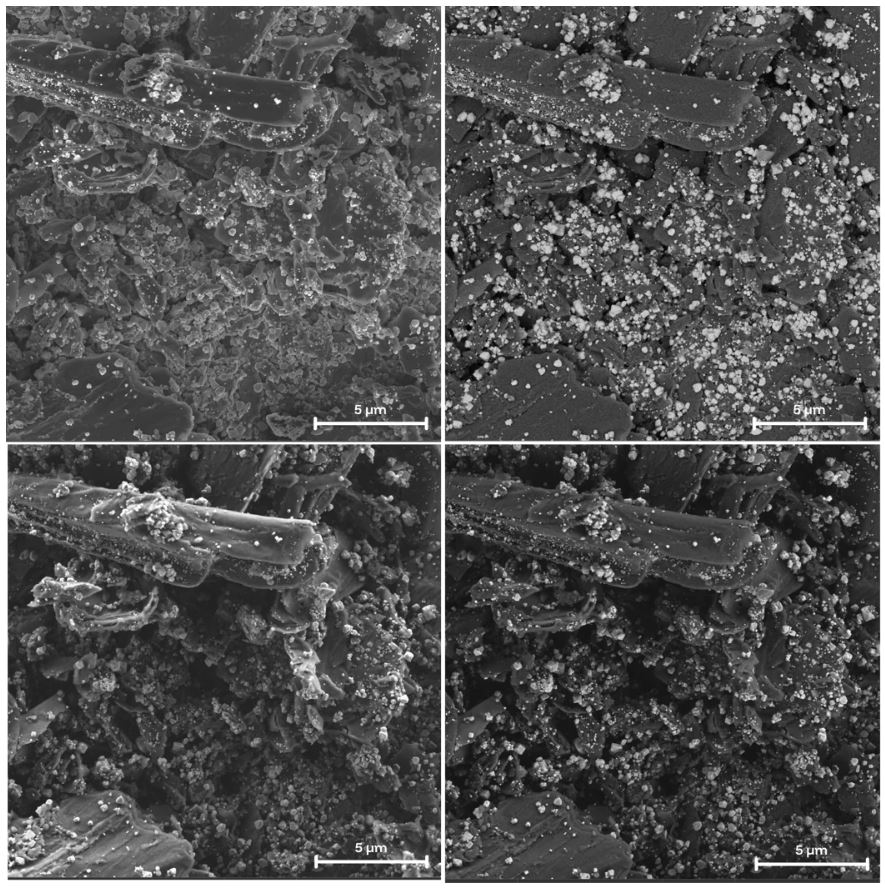

Hình 3. So sánh graphene với các hạt nano Zn được chụp bằng các cấu hình detector SEM khác nhau. Hình ảnh cho thấy cùng một vùng mẫu được thu nhận bằng các detector SE trong cột, BSE trong cột, SE gắn trong buồng và BSE gắn trong buồng. Mỗi chế độ phát hiện lọc tín hiệu electron theo một cách khác nhau, làm thay đổi sự cân bằng giữa địa hình bề mặt và độ tương phản vật liệu.

SE trong cột nhấn mạnh các chi tiết bề mặt tinh vi với hiệu ứng che khuất được giảm thiểu, trong khi SE gắn trong buồng tạo ra độ tương phản địa hình mạnh hơn. BSE trong cột làm nổi bật độ tương phản liên quan đến vật liệu với ảnh hưởng ít hơn từ hình học bề mặt, trong khi BSE gắn trong buồng kết hợp thông tin về thành phần với độ nhạy cao hơn đối với hình dạng cục bộ và hiệu ứng che khuất.

Nhìn chung, sự so sánh này cho thấy vị trí detector và loại tín hiệu ảnh hưởng như thế nào đến những gì có thể quan sát được trong hình ảnh SEM cuối cùng.

Lọc theo góc: Phân tách thông tin theo hướng

Trong khi vị trí detector xác định phạm vi tổng quát của các electron được thu thập, lọc theo góc cung cấp thêm một cấp độ kiểm soát khác. Điểm quan trọng là các electron không rời khỏi mẫu chỉ theo một hướng duy nhất. Một số electron rời đi ở góc thấp, gần với bề mặt mẫu, trong khi những electron khác chuyển động trực tiếp hơn trở lại phía cột. Các phạm vi góc khác nhau này mang những thông tin khác nhau.

Một detector BSE gắn trong buồng được bố trí bên dưới cực từ (pole piece) và gần mẫu hơn. Từ vị trí này, detector thu thập một phần tín hiệu BSE có phạm vi góc rộng hơn và thường ở góc thấp hơn. Điều này khiến detector nhạy hơn với hình học bề mặt, định hướng tinh thể học và các hiệu ứng che khuất cục bộ. Do đó, hình ảnh chứa độ tương phản vật liệu nhưng đồng thời cũng có đóng góp mạnh hơn từ địa hình bề mặt của mẫu. Điều này có thể hữu ích khi người dùng muốn quan sát mối liên hệ giữa sự khác biệt vật liệu với cấu trúc bề mặt và các đặc trưng địa hình trên toàn bộ mẫu.

Phát hiện BSE trong cột (in-column) hoạt động theo cách khác. Do detector được bố trí dọc theo trục quang học, nó ưu tiên thu thập các electron chuyển động gần với hướng của chùm electron. Các electron BSE có hướng gần trục này ít bị ảnh hưởng bởi hiệu ứng che khuất và độ nghiêng của bề mặt. Do đó, hình ảnh có xu hướng trông phẳng hơn, nhưng độ tương phản vật liệu hoặc số nguyên tử trở nên dễ diễn giải hơn. Lọc theo góc trong cột vì vậy giúp giảm ảnh hưởng của địa hình bề mặt và làm nổi bật những khác biệt vật liệu mà nếu không có thể bị che khuất bởi các bề mặt gồ ghề, lỗ rỗng hoặc hình học phức tạp.

Thông điệp quan trọng ở đây là detector BSE gắn trong buồng và detector BSE trong cột không đơn giản chỉ tạo ra hình ảnh “tốt hơn” hay “kém hơn”. Chúng lọc đám mây electron theo những cách khác nhau. Detector gắn trong buồng cung cấp góc nhìn rộng hơn, mô tả rõ hơn cấu trúc bề mặt. Detector trong cột cung cấp góc nhìn gần trục hơn và tập trung rõ hơn vào thông tin liên quan đến thành phần vật liệu. Bằng cách so sánh cả hai, người dùng có thể phân biệt phần thông tin đến từ hình dạng mẫu với phần thông tin đến từ sự khác biệt của chính vật liệu. Sự phân tách này được thể hiện trong Hình 4, trong đó các góc thu thập BSE khác nhau từng bước làm giảm ảnh hưởng của địa hình bề mặt và giúp diễn giải độ tương phản liên quan đến vật liệu dễ dàng hơn.

Đây là lý do tại sao lọc theo góc không chỉ liên quan đến việc phân đoạn detector. Nó cũng có thể đạt được thông qua hình học của detector. Khi các detector BSE được đặt ở những vị trí khác nhau, chúng tự nhiên sẽ thu thập các electron ở những góc phát xạ khác nhau. Kết quả là tạo ra một tập hợp các hình ảnh bổ sung cho nhau từ cùng một mẫu: một hình ảnh nhấn mạnh địa hình bề mặt và độ tương phản vật liệu, trong khi hình ảnh khác nhấn mạnh độ tương phản vật liệu với ảnh hưởng của địa hình bề mặt thấp hơn. Điều này giúp việc diễn giải SEM đáng tin cậy hơn, đặc biệt đối với các mẫu phức tạp, nơi hình học và thành phần vật liệu bị trộn lẫn với nhau.

Hình 4. Lọc theo góc đối với tín hiệu BSE của graphene với các hạt nano Zn. Hình ảnh so sánh cùng một vùng mẫu được chụp bằng ba hình học phát hiện BSE: BSE gắn trong buồng ở bên trái, BSE trong cột góc trung bình ở giữa và BSE trong cột theo trục với góc hẹp ở bên phải. Ảnh BSE gắn trong buồng thu thập phạm vi góc rộng hơn, do đó kết hợp độ tương phản vật liệu với ảnh hưởng mạnh hơn của địa hình bề mặt và hiệu ứng che khuất. Ảnh BSE trong cột góc trung bình làm giảm ảnh hưởng của hình học này và cung cấp góc nhìn cân bằng hơn giữa độ tương phản liên quan đến vật liệu và bề mặt. Ảnh BSE trong cột theo trục với góc hẹp tiếp tục giảm đóng góp của địa hình bề mặt và nhấn mạnh độ tương phản liên quan đến vật liệu một cách rõ ràng hơn. Nhìn chung, sự so sánh này cho thấy cách lọc theo góc giúp phân tách thông tin đến từ hình dạng và cấu trúc bề mặt của mẫu với thông tin liên quan đến thành phần vật liệu.

Lọc theo năng lượng: Kiểm soát độ sâu thông tin

Bên cạnh khả năng lựa chọn theo góc, việc phân tách tín hiệu cũng có thể được thực hiện thông qua lọc theo năng lượng. Phương pháp này tập trung vào mối quan hệ giữa năng lượng của electron và độ sâu mà từ đó electron phát sinh.

Các electron được tạo ra gần bề mặt thường trải qua ít tương tác hơn bên trong vật liệu và do đó giữ được năng lượng cao hơn khi rời khỏi mẫu. Ngược lại, các electron phát sinh từ những lớp sâu hơn trải qua nhiều quá trình tán xạ hơn và mất một phần năng lượng lớn hơn trước khi thoát ra. Sự khác biệt này cho phép phân tách thông tin liên quan đến bề mặt khỏi các đóng góp tín hiệu từ bên dưới bề mặt.

Lọc theo năng lượng được thực hiện bằng cách đưa vào một điện thế phân cực, thường dưới dạng một lưới (grid) đặt phía trước detector. Lưới này hoạt động như một ngưỡng năng lượng. Bằng cách điều chỉnh điện thế phân cực, chỉ những electron có năng lượng cao hơn một mức nhất định mới được phép đến detector. Khi tăng ngưỡng năng lượng, các electron có năng lượng thấp hơn sẽ dần bị loại bỏ, qua đó lọc các tín hiệu từ vùng sâu hơn và tăng độ nhạy đối với bề mặt.

Khả năng này đặc biệt có giá trị khi làm việc với các vật liệu hiện đại, trong đó những đặc trưng cần quan tâm thường chỉ tập trung trong các vùng có độ sâu cực kỳ nhỏ. Nó cho phép người dùng kiểm soát chính xác độ sâu mà kính hiển vi có thể “nhìn” vào mẫu, qua đó cải thiện độ rõ và giảm sự mơ hồ trong quá trình diễn giải. Hình 5 cho thấy hiệu ứng này trên cathode NMC có chất kết dính, trong đó việc tăng ngưỡng năng lượng làm thay đổi đóng góp của các electron được phát hiện và điều chỉnh hình ảnh theo hướng có độ tương phản BSE chọn lọc hơn.

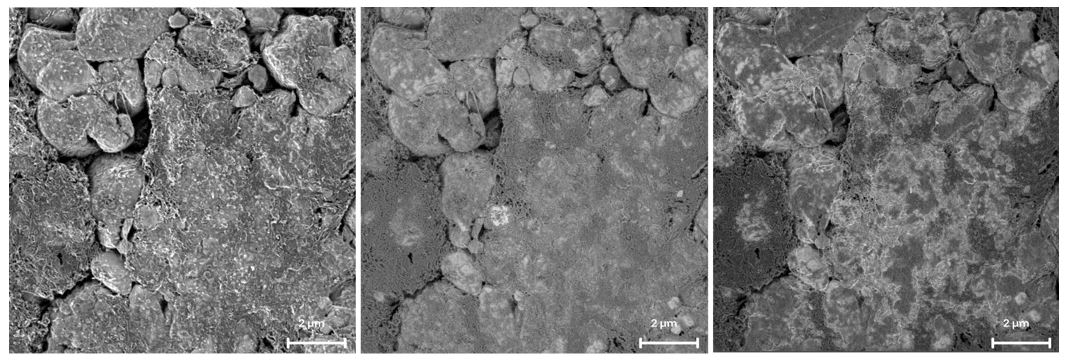

Hình 5. Lọc theo năng lượng đối với tín hiệu BSE trong cathode NMC có chất kết dính. Hình ảnh cho thấy cùng một vùng cathode được thu nhận ở 1 keV bằng detector trong cột có lọc năng lượng. Ảnh bên trái cho thấy độ tương phản SE bị chi phối bởi địa hình bề mặt, trong đó hình thái bề mặt và cấu trúc hạt được thể hiện rõ nhất. Ảnh ở giữa cho thấy độ tương phản BSE thông thường với các electron năng lượng thấp bị lọc tại 50 eV trong tổng năng lượng 1000 eV, cung cấp góc nhìn về độ tương phản vật liệu. Ảnh bên phải cho thấy độ tương phản BSE với mức lọc năng lượng mạnh hơn, ở 700 eV trong tổng năng lượng 1000 eV, tiếp tục làm thay đổi sự cân bằng của tín hiệu được phát hiện và tăng cường độ tương phản vật liệu liên quan đến bề mặt. Nhìn chung, sự so sánh này cho thấy cách lọc theo năng lượng kiểm soát đóng góp của các electron có năng lượng khác nhau và giúp điều chỉnh hình ảnh từ hình thái tổng thể sang độ tương phản BSE có tính chọn lọc cao hơn.

Từ trộn tín hiệu đến kiểm soát tín hiệu

Khi được kết hợp, vị trí detector, lọc theo góc và lọc theo năng lượng tạo thành một hệ thống toàn diện để kiểm soát tín hiệu. Mỗi cơ chế này cô lập một khía cạnh khác nhau của đám mây electron: hướng trong không gian, góc phát xạ và năng lượng. Kết hợp lại, chúng cho phép lựa chọn chính xác thông tin đóng góp vào hình ảnh cuối cùng.

Nếu không có mức độ kiểm soát này, chụp ảnh SEM vẫn bị giới hạn bởi hiện tượng trộn tín hiệu. Những chi tiết quan trọng có thể bị che khuất và các cơ chế tạo độ tương phản có thể gây nhiễu lẫn nhau. Tuy nhiên, với khả năng kiểm soát phù hợp, SEM trở thành một công cụ phân tích mạnh mẽ hơn nhiều, có khả năng cô lập các loại thông tin cụ thể và cung cấp kết quả rõ ràng hơn và đáng tin cậy hơn.

Chuyển hóa nguyên lý thành thiết kế detector: Cách tiếp cận của TESCAN

Những nguyên lý này không chỉ mang tính lý thuyết; chúng ảnh hưởng trực tiếp đến cách các hệ thống SEM hiện đại được thiết kế. Kiến trúc detector của TESCAN được xây dựng dựa trên quan điểm rằng việc tạo ảnh có ý nghĩa đòi hỏi khả năng lựa chọn tín hiệu linh hoạt và có kiểm soát, thay vì chỉ sử dụng một đường dẫn phát hiện duy nhất.

Điều này được thể hiện qua sự kết hợp của nhiều detector được bố trí cả trong cột và bên trong buồng. Bằng cách cung cấp nhiều hơn một detector trong cột, bao gồm khả năng phát hiện electron tán xạ ngược, hệ thống cho phép thu thập đồng thời các tín hiệu có đặc tính góc khác nhau. Các detector gắn trong buồng tiếp tục mở rộng phạm vi này, cho phép bao phủ góc rộng và có độ nhạy cao đối với địa hình bề mặt.

Lọc theo năng lượng bổ sung thêm một chiều kiểm soát. Có trên các nền tảng TESCAN tiên tiến, chức năng này cho phép phát hiện chọn lọc các electron tán xạ ngược dựa trên năng lượng của chúng, giúp người dùng cô lập thông tin nhạy với bề mặt hoặc loại bỏ các đóng góp tín hiệu từ vùng sâu hơn khi cần thiết.

Nhìn tổng thể, sự kết hợp giữa nhiều hình học phát hiện, phân đoạn theo góc và lựa chọn theo năng lượng mang lại mức độ linh hoạt có thể trực tiếp giải quyết thách thức cơ bản của hiện tượng trộn tín hiệu. Thay vì phải điều chỉnh cách diễn giải dựa trên hình ảnh, hệ thống cho phép điều chỉnh hình ảnh phù hợp với câu hỏi cần giải đáp.

Kết luận: Từ hình ảnh đến sự hiểu biết

Mỗi hình ảnh SEM đều bắt nguồn từ một hỗn hợp tín hiệu phức tạp được tạo ra bên trong mẫu. Thách thức không nằm ở việc tạo ra các tín hiệu này mà nằm ở việc lựa chọn những tín hiệu phù hợp. Nếu không kiểm soát được quá trình này, hình ảnh có thể trông rất chi tiết nhưng vẫn khó được diễn giải một cách chính xác.

Chìa khóa để phân tích SEM có ý nghĩa nằm ở việc hiểu rằng quá trình phát hiện chính là một quá trình lọc tín hiệu. Bằng cách kiểm soát những electron nào được phát hiện — dựa trên hướng chuyển động, năng lượng và nguồn gốc phát sinh — có thể cô lập các loại thông tin cụ thể và cải thiện đáng kể độ tin cậy của kết quả.

Cuối cùng, chất lượng của những thông tin thu được từ SEM không phụ thuộc vào số lượng electron được thu thập, mà phụ thuộc vào mức độ hiệu quả trong việc lựa chọn chúng.

Các lựa chọn detector thực tế được thảo luận trong toàn bộ bài viết được tóm tắt trong Bảng 1, trong đó liên kết các câu hỏi chụp ảnh phổ biến với nguyên lý detector phù hợp nhất để cô lập tín hiệu cần quan tâm.

Hướng dẫn lựa chọn detector SEM: Khung quyết định thực tế
