Trong làn sóng đầu tư vào công nghệ vật liệu tiên tiến, công nghệ sinh học và dược phẩm tại Việt Nam, nhu cầu phân tích cấu trúc ở cấp độ nanomet đang bùng nổ mạnh mẽ. Kính hiển vi điện tử truyền qua (TEM) từ lâu đã là thiết bị định danh cấu trúc tối thượng. Tuy nhiên, bài toán mua sắm và vận hành các cỗ máy TEM cao áp (100 - 300 kV) luôn là rào cản lớn đối với hầu hết các trường đại học, viện nghiên cứu và bệnh viện trong nước: kinh phí thiết bị hàng triệu USD, chi phí cải tạo hạ tầng đắt đỏ, và sự phụ thuộc vào các kỹ thuật viên chuyên trách.

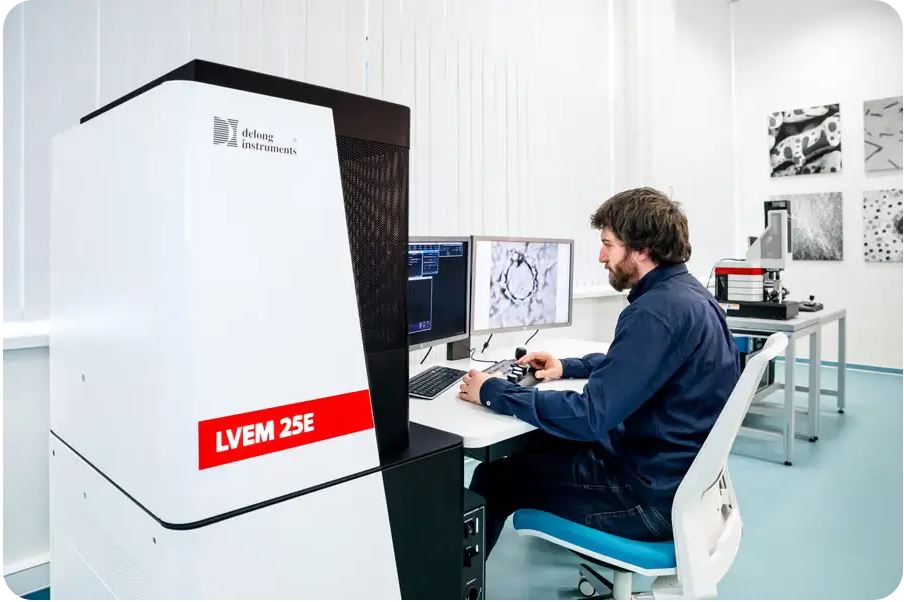

Sự xuất hiện của dòng kính hiển vi điện tử để bàn thế hệ mới Delong LVEM 25E mang đến một phương án tiếp cận hoàn toàn mới: đưa năng lực hiển vi truyền qua độ phân giải nanomet về đặt trực tiếp trong từng phòng lab chuyên ngành.
Bài phân tích chiến lược dưới đây sẽ mổ xẻ nguyên lý công nghệ, đối chiếu trực diện hiệu năng với TEM cao áp, và làm rõ 4 lý do vì sao LVEM 25E là khoản đầu tư thông minh và thực tiễn nhất cho các cơ sở nghiên cứu tại Việt Nam hiện nay.
1. Kiến trúc công nghệ đột phá: Sức mạnh đằng sau hệ thống để bàn LVEM 25E
Delong LVEM 25E không chỉ là một chiếc kính hiển vi thu nhỏ, mà là một bước chuyển biến về kỹ thuật quang học điện tử:
-
Súng phát xạ trường Schottky (Schottky FEG) 25 kV: Cung cấp chùm điện tử có độ chói cao, độ tán sắc năng lượng hẹp và độ tương hợp không gian lý tưởng, tạo ra độ phân giải hình ảnh đạt 1.0 nm.
-
Thấu kính Nam châm vĩnh cửu (Permanent Magnet Lenses): Thay thế toàn bộ các cuộn dây điện từ cồng kềnh bằng các khối từ vĩnh cửu có từ trường cố định. Sáng kiến này loại bỏ hoàn toàn nhu cầu lắp đặt hệ thống nước làm mát (chiller), triệt tiêu rung động cơ học và hiện tượng trôi mẫu do biến dạng nhiệt.
-
Hệ thống chân không phân tầng UHV: Kết hợp bơm màng, bơm tăng áp Turbomolecular cho buồng nạp khí (10-5 mbar) và hệ thống bơm Ion Getter duy trì độ chân không siêu cao tại buồng mẫu (10-8 mbar) và súng phát xạ (10-9 mbar). Cấu trúc này cho phép thời gian hoán đổi mẫu diễn ra siêu tốc chỉ dưới 2 phút.
-
Vận hành tự động hóa hoàn toàn: Việc căn chỉnh khẩu độ, khử loạn thị (astigmatism) và chuyển đổi chế độ đo được thực hiện tự động qua phần mềm điều khiển, giúp loại bỏ các thao tác căn chỉnh cơ học phức tạp.
(Lưu ý: Thiết bị còn tích hợp sẵn đầu dò tán xạ ngược BSE cho chế độ SEM 15 kV và đầu dò Silicon Drift Detector 30 mm2 không cửa sổ cho phân tích phổ nguyên tố EDS, mang lại khả năng khảo sát bề mặt và hóa học bổ trợ toàn diện trên cùng một giá đỡ mẫu).
2. Bộ ba năng lực phân tích cốt lõi: TEM, STEM và ED
Khác với định kiến cho rằng điện áp thấp sẽ làm giảm chất lượng hình ảnh, mức năng lượng 25 kV (và 10 - 15 kV trong STEM) mang lại những lợi thế vật lý mà các hệ thống cao áp không thể cung cấp.
2.1. Chế độ TEM (25 kV): Đỉnh cao tương phản tự nhiên
-
Cơ chế vật lý: Tiết diện tán xạ đàn hồi của điện tử với các nguyên tố nhẹ như Carbon, Hydrogen, Oxygen, Nitrogen tỷ lệ nghịch với bình phương vận tốc điện tử (σel ∝ Z4/3/β2). Ở điện áp 25 kV, điện tử chuyển động chậm hơn so với ở 200 kV, giúp tương tác tán xạ xảy ra mạnh mẽ hơn rất nhiều.
-
Giá trị thực tiễn: Tạo ra độ tương phản tự nhiên (intrinsic contrast) cực cao trên các mẫu sinh học, vi rút, màng tế bào và hạt polymer mà không cần nhuộm hóa chất kim loại nặng. Độ phân giải đạt 1.0 nm cùng cảm biến sCMOS 16-bit (2,048 x 2,048 pixels) cho phép quan sát vi rút và cấu trúc nội bào ở trạng thái nguyên bản mà không bị nhiễu bởi các hạt nhuộm kết tủa.
2.2. Chế độ STEM (10 kV & 15 kV): Hóa giải bài toán mẫu dày và tạo tương phản Z
-
Triệt tiêu quang sai màu sau mẫu: Một trong những điểm yếu lớn nhất của chùm tia năng lượng thấp trên mẫu dày (>100 nm) là sự tán xạ không đàn hồi làm mất mát năng lượng (ΔE), dẫn đến hiện tượng nhòe ảnh do quang sai màu (dc = Cc.∝. ΔE/E0 ). Chế độ STEM trên LVEM 25E giải quyết triệt để rào cản này bằng cách quét chùm tia hội tụ điểm trước mẫu và thu tín hiệu qua đầu dò điểm sau mẫu. Do không có thấu kính tạo ảnh đặt sau mẫu, quang sai màu bị loại bỏ, cho phép soi các lát cắt mô bệnh học và polymer dày với độ sắc nét cao.
-
Đầu dò Trường tối Góc rộng HAADF (Z-contrast): Thu nhận các điện tử tán xạ Rutherford ở góc lớn (I ∝ Z1.6-2.0), giúp làm nổi bật các hạt nano kim loại (Au, Pt, Ag, Fe) gắn trên chất mang ống nano cacbon hoặc trong các lát cắt mô đánh dấu miễn dịch (immunolabeling) với độ tương phản cực kỳ tách bạch.
2.3. Chế độ nhiễu xạ Electron ED (25 kV): Tinh thể học vi vùng an toàn
-
Bản chất tán xạ góc rộng: Bước sóng de Broglie lớn (λ = 0.0766 Å) tạo ra góc tán xạ Bragg 2θ≈ 38.32 mrad (cho khoảng cách mặt mạng d = 2.0 Å), lớn gấp 3 lần so với TEM 200 kV. Các đốm và vòng nhiễu xạ nằm tách rời rõ rệt trên cảm biến sCMOS, hỗ trợ việc tính toán khoảng cách mặt mạng d-spacing và định danh pha nhanh chóng.
-
Bảo tồn mẫu nhạy chùm (Zero Knock-on): Chùm điện tử 25 kV có năng lượng nằm dưới ngưỡng va chạm bật nguyên tử (80-100 keV đối với cacbon). Điều này cho phép phân tích trật tự xếp lớp màng Graphene 2D (phân biệt cấu trúc AA, AB và xoay góc twisted), nhận diện các dạng đa hình của hoạt chất thuốc (APIs), và đo độ tinh thể hóa của polymer mà không sợ phá hủy mạng tinh thể.

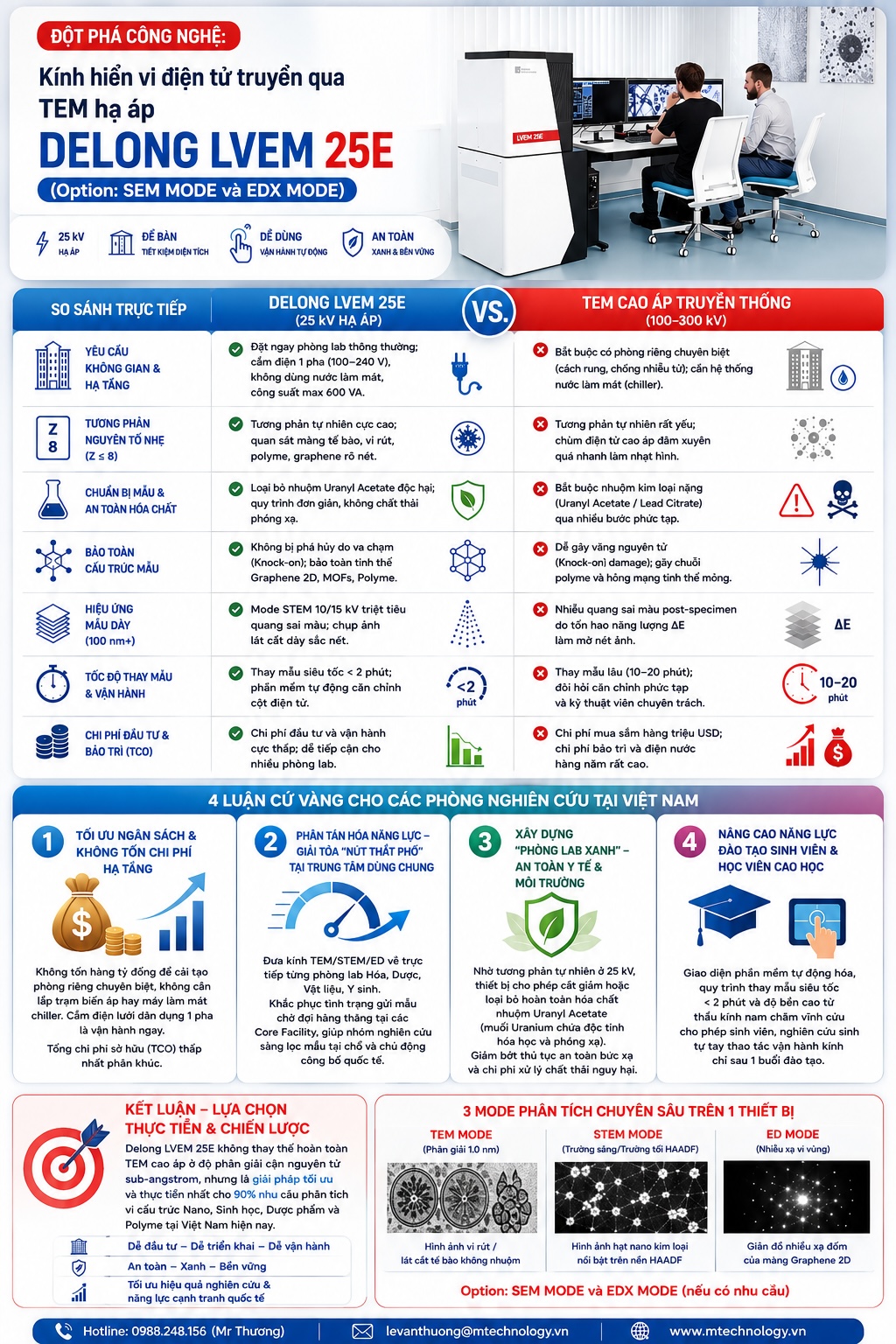

3. Bảng so sánh chiến lược: Delong LVEM 25E vs kính TEM cao áp truyền thống
| Tiêu chí so sánh | Delong LVEM 25E – 25 kV | TEM truyền thống – 100–300 kV |
|---|---|---|
| Không gian & yêu cầu hạ tầng | Thiết kế để bàn, có thể bố trí trong phòng thí nghiệm thông thường. Sử dụng nguồn điện 1 pha 100–240 V, công suất tối đa khoảng 600 VA. | Thường yêu cầu không gian lắp đặt chuyên biệt với các điều kiện kiểm soát rung, nhiễu điện từ và môi trường vận hành. Tùy hệ thống, có thể cần thêm hạ tầng làm mát và nguồn điện phù hợp. |
| Khả năng quan sát vật liệu chứa nguyên tố nhẹ (Z ≤ 8) | Điện áp gia tốc 25 kV làm tăng tương tác giữa electron và mẫu, có thể tạo tương phản phù hợp cho việc quan sát các vật liệu chứa nguyên tố nhẹ như polymer, vật liệu carbon và mẫu sinh học. | Electron ở mức năng lượng cao có khả năng truyền qua mẫu tốt hơn, đồng thời tương tác tán xạ với các nguyên tố nhẹ có thể giảm. Vì vậy, độ tương phản của một số mẫu chứa nguyên tố nhẹ có thể thấp hơn và cần tối ưu điều kiện chuẩn bị, ghi ảnh. |
| Chuẩn bị mẫu & nhuộm tương phản | Đối với một số ứng dụng, điều kiện quan sát ở điện áp thấp có thể giảm nhu cầu sử dụng chất nhuộm kim loại nặng, tùy thuộc vào loại mẫu và mục tiêu phân tích. | Trong một số ứng dụng sinh học, nhuộm kim loại nặng như uranyl acetate hoặc lead citrate có thể được sử dụng để tăng độ tương phản của mẫu. |
| Ảnh hưởng của chùm electron đến cấu trúc mẫu | Điện áp gia tốc thấp hơn có thể giảm nguy cơ knock-on damage đối với một số vật liệu nhạy với electron năng lượng cao. Tuy nhiên, mức độ ảnh hưởng vẫn phụ thuộc vào vật liệu, liều electron và thời gian chiếu. | Electron năng lượng cao có thể gây knock-on damage đối với một số vật liệu, đặc biệt là các cấu trúc nhẹ hoặc vật liệu 2D. Mức độ tổn thương phụ thuộc vào vật liệu và điều kiện chiếu. |
| Phân tích mẫu sinh học & polymer | Điều kiện điện áp thấp của LVEM 25E phù hợp cho việc khảo sát polymer, vật liệu hữu cơ và một số mẫu sinh học. Việc lựa chọn chế độ STEM và tối ưu điều kiện ghi ảnh có thể hỗ trợ cải thiện chất lượng hình ảnh đối với các mẫu nhạy. | Khi electron truyền qua mẫu và bị mất năng lượng, quang sai màu (chromatic aberration) có thể ảnh hưởng đến chất lượng ảnh, đặc biệt khi phân tích các mẫu tương đối dày hoặc có mức độ tán xạ không đồng nhất. |
| Thời gian nạp mẫu & khảo sát | Thiết kế để bàn và quy trình vận hành được đơn giản hóa, giúp rút ngắn thời gian thiết lập và thay đổi mẫu trong các phép đo thường quy. | Quy trình vận hành và căn chỉnh thường phức tạp hơn, do đó thời gian thay đổi mẫu và thiết lập điều kiện quan sát có thể dài hơn, tùy cấu hình hệ thống và yêu cầu phép đo. |
| Tổng chi phí sở hữu (TCO) | Yêu cầu về không gian và hạ tầng đơn giản hơn có thể giúp giảm chi phí đầu tư, lắp đặt và vận hành so với các hệ TEM cao áp truyền thống. | Chi phí đầu tư và vận hành thường cao hơn do yêu cầu về thiết bị, hạ tầng lắp đặt, điều kiện môi trường và bảo trì hệ thống. |
4. Bốn luận cứ vàng: Vì sao các viện nghiên cứu và trường đại học tại Việt Nam nên đầu tư LVEM 25E?
Luận cứ 1: Giải bài toán ngân sách – không tốn tiền xây dựng phòng chuyên biệt
-
Rào cản tại Việt Nam: Khi xin phê duyệt kinh phí cho một hệ thống TEM cao áp truyền thống, các trường và viện thường đối mặt với dự toán từ 40 đến hơn 60 tỷ VNĐ cho riêng máy chính, cộng thêm từ 3 đến 5 tỷ VNĐ để cải tạo phòng riêng chuyên biệt (gia cố sàn chống rung, hệ thống điều hòa kiểm soát nhiệt độ nghiêm ngặt, bọc chống nhiễu từ trường, hệ thống làm mát tuần hoàn chiller và nguồn điện 3 pha dự phòng).
-
Giải pháp LVEM 25E: Thiết bị có mức giá đầu tư ban đầu chỉ bằng một phần nhỏ so với TEM cao áp. Đặc biệt, chi phí chuẩn bị hạ tầng gần như bằng 0. Máy có thể đặt gọn gàng trên một góc bàn trong bất kỳ phòng thí nghiệm thông thường nào, chạy điện 1 pha tiêu thụ tối đa 600 VA (tương đương một máy tính để bàn công suất lớn), không dùng nước làm mát và không đòi hỏi xử lý chống rung nền phức tạp.
Luận cứ 2: Phân tán hóa năng lực nghiên cứu – xóa bỏ "nút thắt cổ chai" dùng chung
-
Rào cản tại Việt Nam: Phần lớn kính TEM hiện nay đều tập trung tại một số ít Trung tâm Dùng chung (Core Facilities) ở Hà Nội hoặc TP. Hồ Chí Minh. Các nhóm nghiên cứu ở các khoa Hóa, Sinh, Dược hay Vật liệu muốn đo mẫu phải đăng ký, gửi mẫu và chờ đợi từ vài tuần đến vài tháng. Việc nhận kết quả chậm trễ làm gián đoạn quá trình thử nghiệm - tối ưu hóa công thức chế tạo vật liệu, làm mất tính thời sự của các đề tài nghiên cứu khoa học.
-
Giải pháp LVEM 25E: Đưa kính TEM/STEM/ED về phục vụ trực tiếp tại lab nghiên cứu (decentralized microscopy). Các nhà khoa học có thể tiến hành tổng hợp mẫu và chụp ảnh kiểm tra ngay trong ngày. Khả năng sàng lọc nhanh (screening) giúp loại bỏ ngay các mẻ mẫu hỏng và tinh chỉnh quy trình tổng hợp liên tục, rút ngắn một nửa thời gian hoàn thành các bài báo quốc tế (ISI/Scopus Q1/Q2).
Luận cứ 3: Tiêu chuẩn phòng Lab xanh (Green Lab) – loại bỏ hóa chất Uranyl Acetate độc hại
-
Rào cản tại Việt Nam: Để quan sát được mẫu sinh học hay polymer trên TEM cao áp, bắt buộc phải dùng muối Uranyl Acetate. Đây là chất có độc tính hóa học cao và mang tính phóng xạ nhẹ. Việc nhập khẩu, lưu kho, khai báo an toàn bức xạ với cơ quan quản lý nhà nước và xử lý chất thải chứa Uranyl Acetate tại Việt Nam vô cùng phức tạp và tốn kém.
-
Giải pháp LVEM 25E: Nhờ tương phản tự nhiên sắc nét ở điện áp 25 kV, LVEM 25E cho phép loại bỏ hoàn toàn hoặc giảm 90% việc dùng Uranyl Acetate. Mẫu vi rút hay lát cắt mô đúc nhựa có thể chụp trực tiếp hoặc chỉ cần cố định cơ bản bằng Osmium Tetroxide. Điều này giúp các phòng lab đạt chuẩn an toàn sinh học - môi trường, bảo vệ sức khỏe cho cán bộ và nghiên cứu sinh.
Luận cứ 4: Nâng cao năng lực đào tạo – sinh viên tự chủ vận hành máy
-
Rào cản tại Việt Nam: Tại các trung tâm dùng chung, sinh viên và học viên cao học hầu như chỉ được phép đứng ngoài nhìn kỹ thuật viên vận hành vì nguy cơ gây sự cố hỏng hóc cho cỗ máy hàng triệu USD là quá lớn. Sinh viên thiếu kỹ năng thực hành vi cấu trúc thực tế.
-
Giải pháp LVEM 25E: Với cơ chế bảo vệ thông minh, thấu kính từ vĩnh cửu không thể bị cháy cuộn dây, giao diện điều khiển phần mềm trực quan và quy trình nạp mẫu nhanh dưới 2 phút, sinh viên có thể tự tay vận hành thành thạo chỉ sau một buổi đào tạo. Điều này biến LVEM 25E thành công cụ giảng dạy và nghiên cứu thực hành lý tưởng, giúp đào tạo ra thế hệ nhân lực khoa học vật liệu và công nghệ nano chất lượng cao cho đất nước.
5. Câu hỏi thường gặp của nhà quản lý phòng thí nghiệm & trưởng nhóm nghiên cứu
Q1. Delong LVEM 25E có thể thay thế hoàn toàn TEM cao áp 200 kV hoặc 300 kV không?
Trả lời: Không. LVEM 25E và các hệ TEM cao áp được thiết kế cho những nhu cầu phân tích khác nhau. Các hệ TEM 200–300 kV, đặc biệt những hệ HR-TEM chuyên dụng, có lợi thế trong các ứng dụng yêu cầu độ phân giải rất cao và phân tích cấu trúc ở cấp độ nguyên tử.
Trong khi đó, LVEM 25E sử dụng điện áp gia tốc 25 kV và hướng đến các ứng dụng như quan sát hình thái nano, vật liệu polymer, mẫu sinh học, vật liệu carbon và phân tích nhiễu xạ điện tử. Với độ phân giải TEM danh định khoảng 1,0 nm, hệ thống có thể đáp ứng nhiều nhu cầu khảo sát và nghiên cứu ở cấp độ nano mà không nhất thiết phải sử dụng một hệ TEM cao áp.
Vì vậy, LVEM 25E nên được xem là một giải pháp bổ sung hoặc một lựa chọn phù hợp cho các ứng dụng không yêu cầu độ phân giải nguyên tử, thay vì một thiết bị thay thế hoàn toàn cho TEM cao áp.
Q2. Độ dày mẫu phù hợp để phân tích trên LVEM 25E là bao nhiêu?
Trả lời: Không có một giá trị độ dày tối đa cố định áp dụng cho mọi loại mẫu. Khả năng truyền electron và chất lượng hình ảnh phụ thuộc vào vật liệu, thành phần, mật độ, cấu trúc mẫu và điều kiện đo.
Đối với các mẫu sinh học và polymer, mẫu tương đối mỏng thường giúp electron truyền qua thuận lợi hơn và cải thiện chất lượng hình ảnh. Khi mẫu dày hơn hoặc có độ hấp thụ và tán xạ electron cao, người dùng có thể cần tối ưu chế độ quan sát, điện áp gia tốc và điều kiện ghi ảnh.
LVEM 25E hỗ trợ các chế độ TEM và STEM ở điện áp thấp, cho phép lựa chọn điều kiện đo phù hợp với đặc tính của từng loại mẫu thay vì áp dụng một giới hạn độ dày duy nhất.
Q3. Delong LVEM 25E có cần phòng lắp đặt chuyên biệt không?
Trả lời: LVEM 25E được thiết kế theo dạng kính hiển vi điện tử để bàn, vì vậy yêu cầu về không gian và hạ tầng có thể đơn giản hơn so với nhiều hệ TEM cao áp truyền thống.
Theo cấu hình của hệ thống, LVEM 25E sử dụng nguồn điện 1 pha 100–240 V và có công suất tối đa khoảng 600 VA, giúp thuận tiện hơn khi bố trí trong phòng thí nghiệm hiện có.
Tuy nhiên, việc lắp đặt vẫn cần đáp ứng các yêu cầu môi trường và vận hành do nhà sản xuất quy định, chẳng hạn vị trí đặt máy, điều kiện nhiệt độ, độ ổn định của bàn đặt và các yêu cầu liên quan đến môi trường phòng thí nghiệm.
Do đó, thay vì khẳng định rằng LVEM 25E “không cần phòng chuyên biệt”, có thể nói rằng hệ thống có yêu cầu hạ tầng đơn giản hơn và phù hợp với việc bố trí trong phòng thí nghiệm thông thường, tùy điều kiện lắp đặt thực tế.
6. Lời kết: Lựa chọn đầu tư cho tầm nhìn dài hạn
Trong bối cảnh nguồn lực đầu tư khoa học công nghệ tại Việt Nam cần được sử dụng một cách hiệu quả và thiết thực, việc lựa chọn trang thiết bị không chỉ dừng lại ở việc chạy theo thông số điện áp danh định cao nhất, mà phải là thiết bị giải quyết tốt nhất bài toán nghiên cứu thực tiễn với chi phí tối ưu nhất.
Kính hiển vi điện tử để bàn Delong LVEM 25E với bộ ba công cụ toàn năng TEM – STEM – ED chứng minh rằng: công nghệ điện áp thấp kết hợp súng Schottky FEG mang lại khả năng phân tích vi cấu trúc vượt trội cho vật liệu hữu cơ, y sinh học, hạt nano và vật liệu 2D. Việc trang bị LVEM 25E chính là bước đi chiến lược giúp các trường đại học, viện nghiên cứu tại Việt Nam chủ động công nghệ, tối ưu hóa ngân sách, đảm bảo môi trường phòng lab xanh và nâng tầm năng lực công bố khoa học quốc tế.
