LVEM 25E là kính hiển vi điện tử truyền qua nhỏ gọn "tất cả trong một". Nó rất linh hoạt vì kết hợp 3 chế độ chụp ảnh với 2 chế độ phân tích trong một thiết bị duy nhất. Thiết kế tiên tiến này, kết hợp với độ phân giải ấn tượng, biến LVEM 25E trở thành đối tác tuyệt vời cho mọi nhu cầu chụp ảnh ở cấp độ nano của bạn.

Để yêu cầu báo giá chi tiết, không ràng buộc ngay hôm nay, chỉ cần nhấp vào nút bên dưới và chúng tôi sẽ sẵn lòng cung cấp báo giá cho bạn.

Hãy tìm hiểu về những tính năng độc đáo giúp kính hiển vi điện tử truyền qua LVEM 25E trở thành lựa chọn tuyệt vời cho bất kỳ phòng thí nghiệm nào.

Tổng quan về LVEM 25E

Được trang bị năm chế độ chụp ảnh và phân tích, LVEM 25E đưa nghiên cứu lên một tầm cao mới. Khả năng thay mẫu siêu nhanh và tự động hóa được nâng cao biến nó thành một công cụ thiết thực, dễ sử dụng cho các ứng dụng chụp ảnh thường quy. LVEM 25E cung cấp hình ảnh chi tiết, độ tương phản cao từ các mẫu được chuẩn bị theo quy trình tiêu chuẩn và cung cấp tùy chọn đạt được mức độ chi tiết tương tự với lượng thuốc nhuộm giảm thiểu.

Ngoài khả năng chụp ảnh, LVEM 25E còn cho phép phân tích toàn diện cả cấu trúc bên trong và bên ngoài, cũng như thành phần hóa học của mẫu – tất cả chỉ trong một thiết bị duy nhất. Phần mềm tiên tiến tự động thiết lập sự căn chỉnh cột và vị trí khẩu độ, giúp đơn giản hóa trải nghiệm người dùng.

lvem25 title

Các chế độ chụp ảnh và tính năng

Được trang bị các chế độ TEM, STEM, SEM, EDS và ED, LVEM 25E cung cấp cho người dùng một tùy chọn độc đáo để thu được nhiều kết quả dữ liệu từ một mẫu duy nhất – bạn có thể dễ dàng chuyển đổi giữa các chế độ chụp ảnh bằng phần mềm LVEM trực quan.

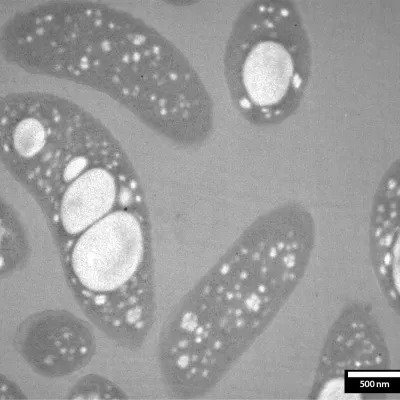

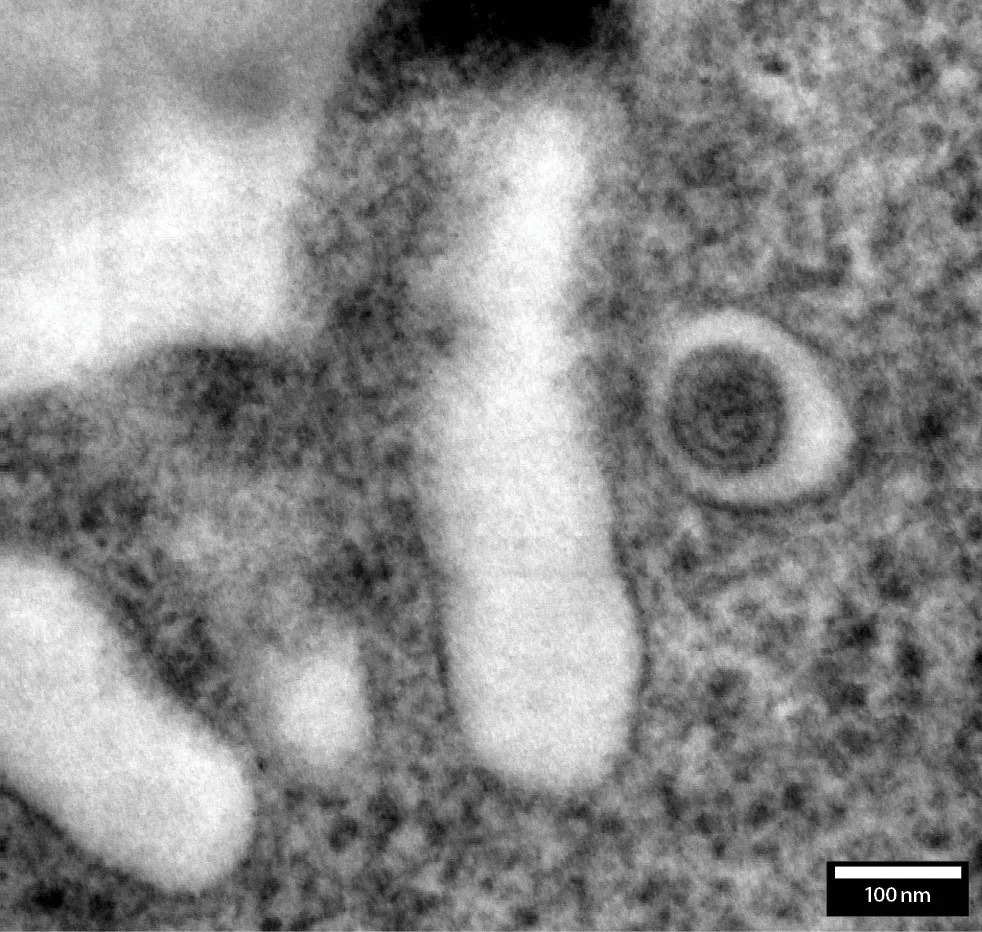

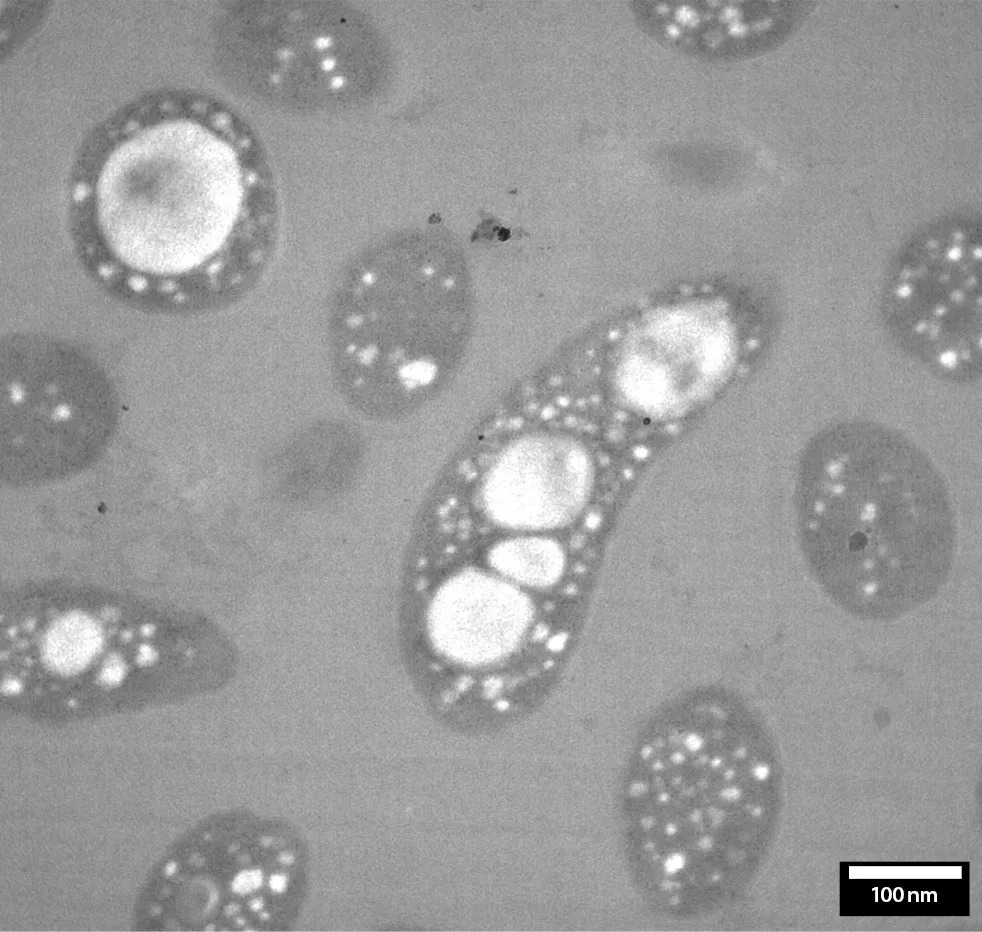

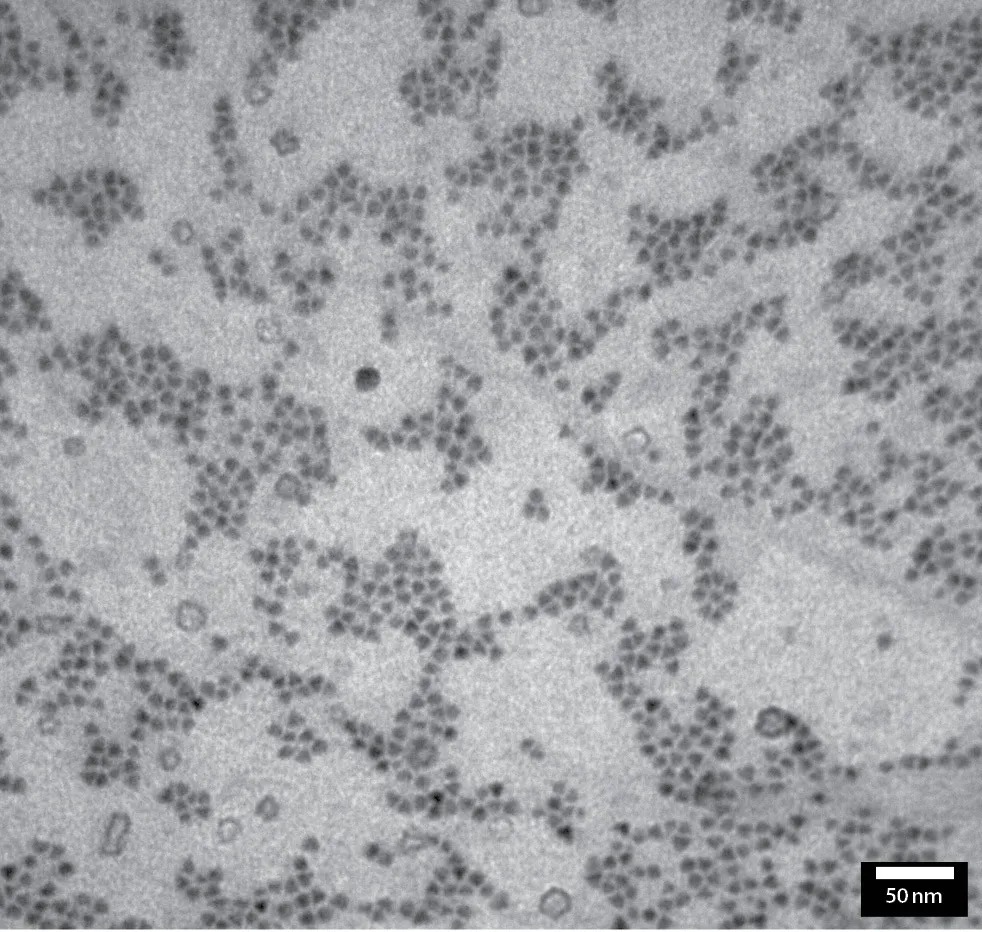

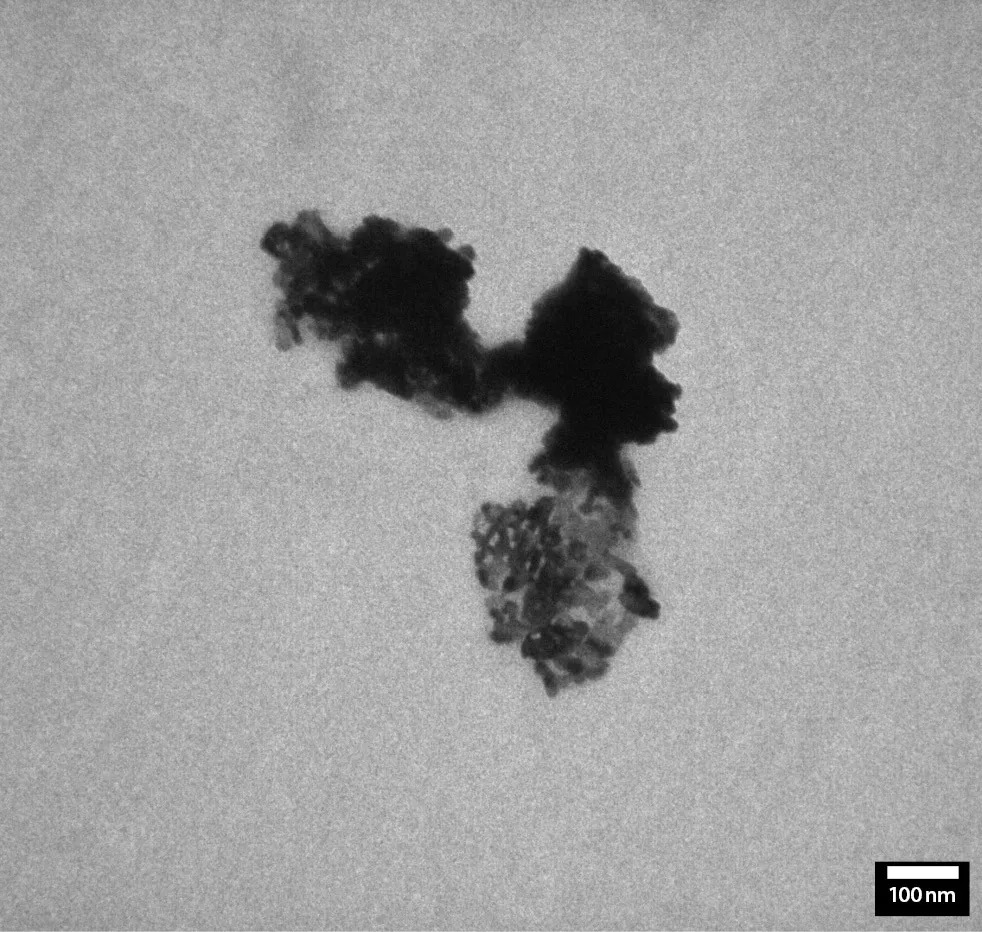

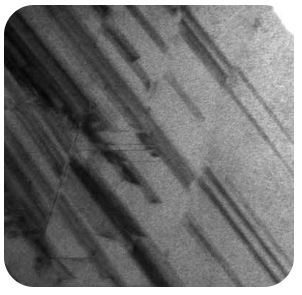

Chế độ TEM

Chụp ảnh ở chế độ TEM 25 kV cung cấp tốc độ khung hình cao, hình ảnh trực tiếp, cho phép đo kích thước, hình dạng và cấu trúc với độ tương phản tốt.

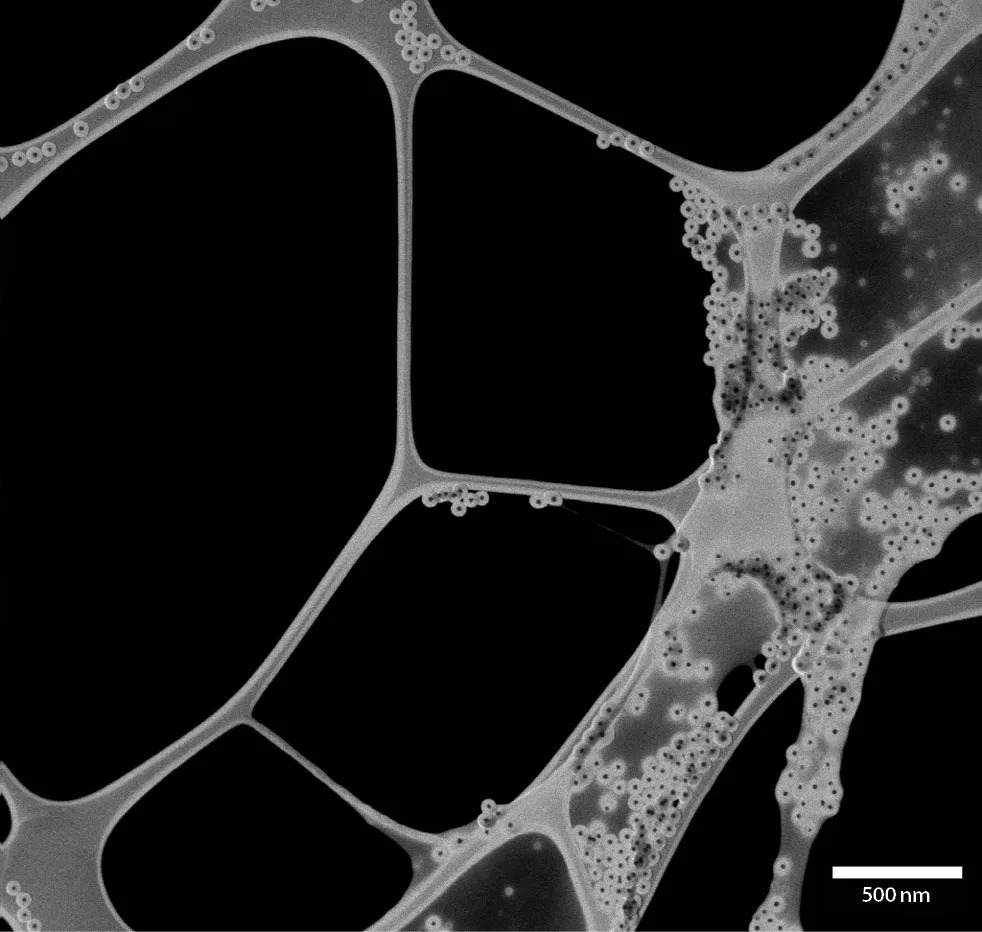

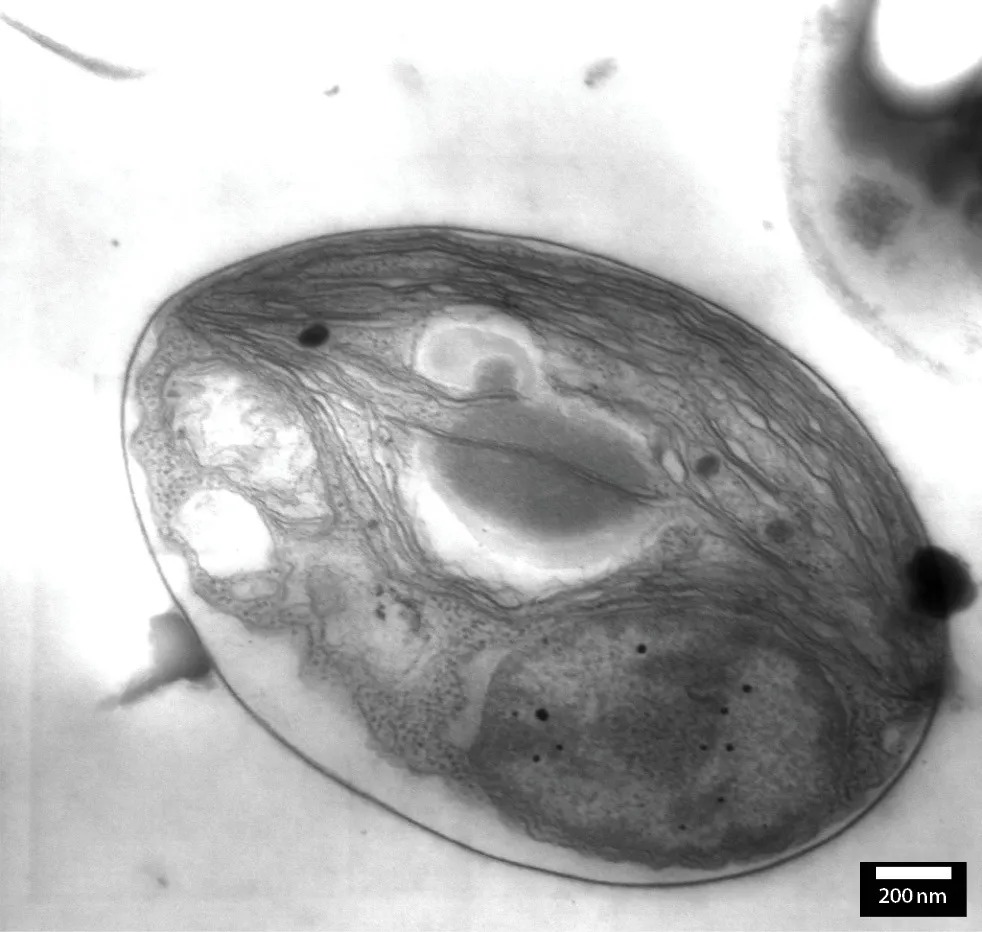

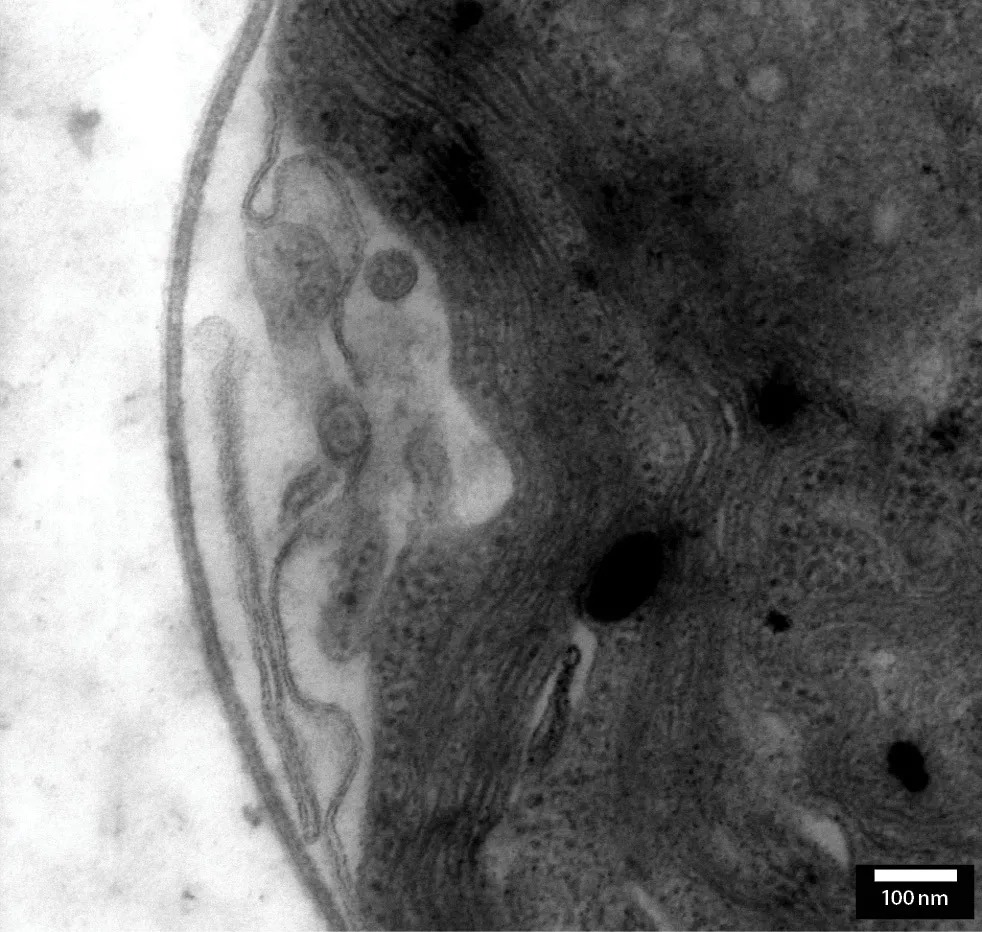

Chế độ STEM

Việc chụp ảnh ở điện áp gia tốc thấp hơn với chế độ STEM 10 kV và 15 kV mang lại độ tương phản cao hơn nữa và cho phép phân tích các mẫu dày hơn.

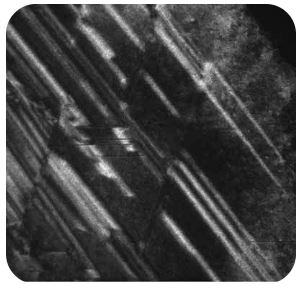

Chế độ trường tối (HAADF)

Cả hai chế độ trường tối của TEM và STEM, bao gồm cả trường tối vòng góc cao (HAADF), giúp việc chụp ảnh mẫu dễ dàng hơn trên các nền phức tạp, mặt phẳng tinh thể, sai lệch cấu trúc, DNA, v.v.

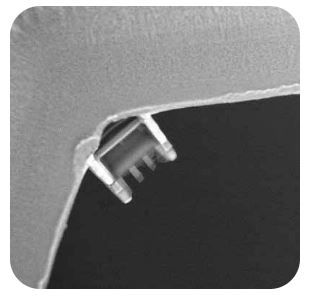

Chế độ SEM

Chế độ SEM (BSE) cho phép phân tích bề mặt mẫu để hiểu rõ hình dạng và kết cấu bề mặt.

Chế độ ED

Nhiễu xạ electron cho phép xác định cấu trúc của vật liệu tinh thể.

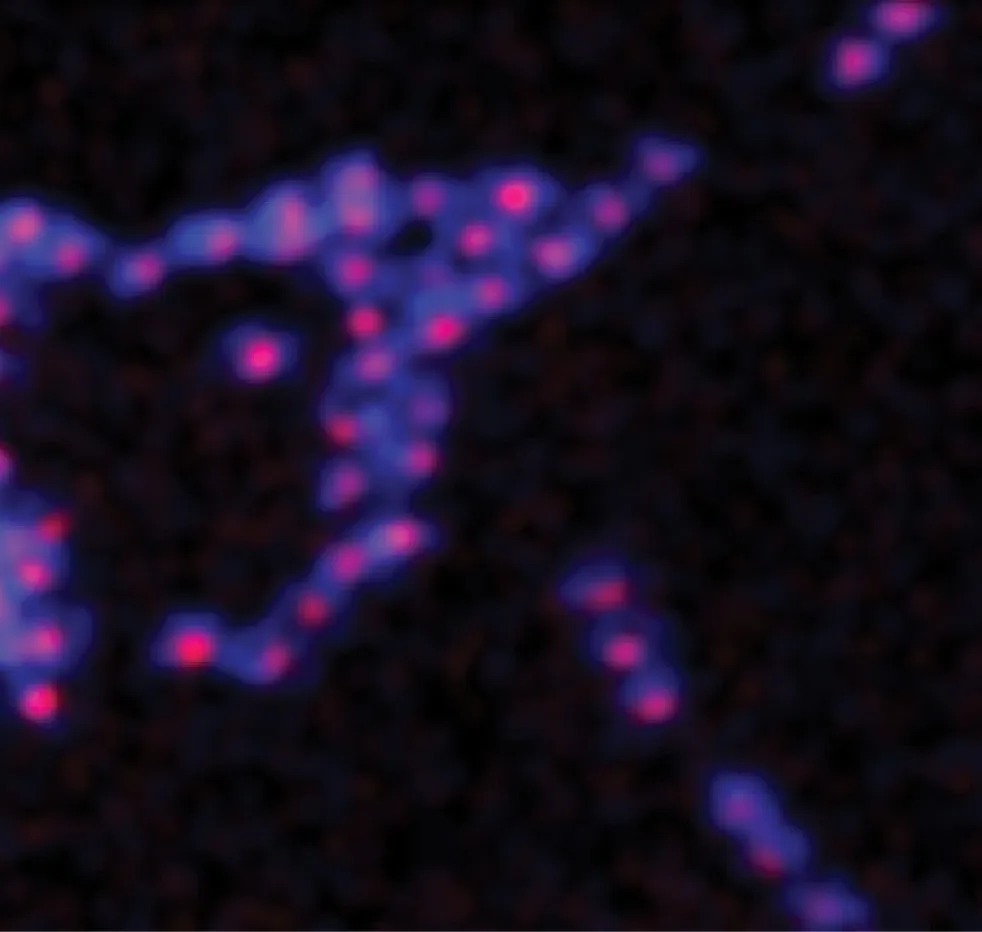

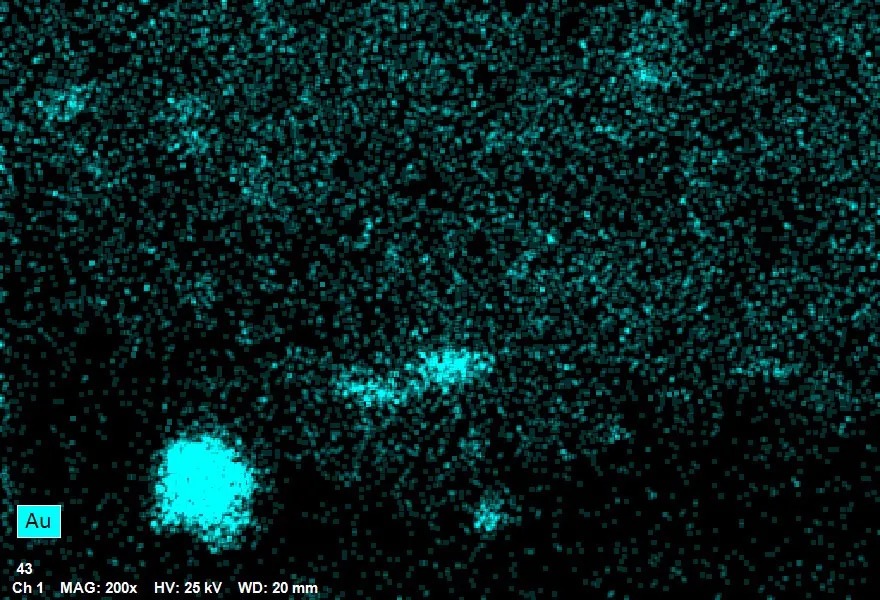

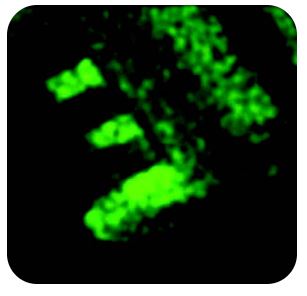

Chế độ EDS

Chế độ EDS cho phép phân tích thành phần hóa học của các mẫu và tạo ra bản đồ thành phần nguyên tố, có thể được chồng ghép với dữ liệu STEM và SEM.

Thiết kế & Công nghệ

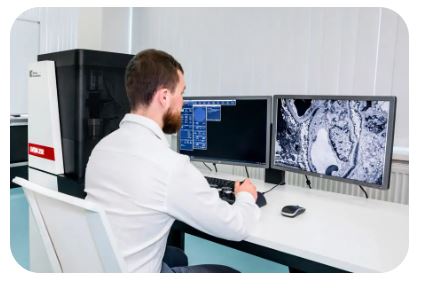

Năm chế độ chụp ảnh trong một thiết bị.

Được trang bị các chế độ TEM, STEM, SEM, EDS và ED.
Dễ dàng chuyển đổi giữa các chế độ chụp ảnh thông qua phần mềm trực quan.
Các phép đo trường sáng và trường tối ở cả chế độ TEM và STEM.
Chế độ SEM (BSE) để đo bề mặt
Phân tích nguyên tố bằng phương pháp quang phổ tán xạ năng lượng (EDS).
Nhiễu xạ electron (ED) để hiểu cấu trúc tinh thể

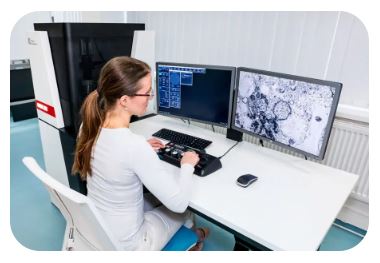

Thiết kế tích hợp hoàn toàn và di động

Thiết kế cực kỳ nhỏ gọn, tiết kiệm không gian và dễ mang theo.
Lắp đặt dễ dàng chỉ với một phích cắm duy nhất, phù hợp với hầu hết mọi môi trường phòng thí nghiệm.
Không yêu cầu trang thiết bị đặc biệt (không cần hệ thống làm mát, nguồn điện hoặc cách ly chống rung).

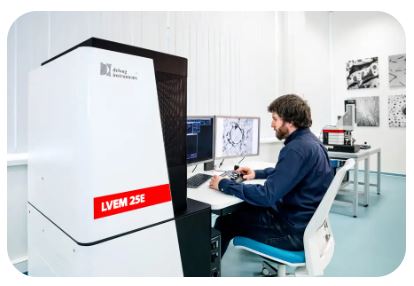

Độ tương phản và độ phân giải cao cho các mẫu chuẩn

Sự tương phản chưa từng có giữa các mẫu vật liệu sinh học và vật liệu ánh sáng.
Đạt được kết quả ý nghĩa với mức độ nhuộm màu giảm thiểu.
Độ phân giải hình ảnh tốt đến 1,0 nm
Được thiết kế cho các mẫu được chuẩn bị theo phương pháp thông thường.
Trao đổi mẫu siêu nhanh

Các tính năng kỹ thuật chính

Thiết kế tích hợp - Nhỏ gọn và dễ di chuyển: Thiết kế hoàn toàn khép kín tối đa hóa sự lựa chọn vị trí lắp đặt, và lần đầu tiên, cho phép di dời kính hiển vi điện tử một cách thực sự dễ dàng.

Không cần trang bị đặc biệt - Lắp đặt dễ dàng: LVEM 25E có thể dễ dàng lắp đặt ở hầu hết các không gian mà không cần đến các biện pháp đặc biệt về điện hoặc đường ống nước. Chỉ cần cắm vào ổ cắm điện tiêu chuẩn và đưa vào vận hành chỉ trong vài giờ.

Thấu kính từ vĩnh cửu - Không cần làm mát: Nền tảng LVEM độc đáo sử dụng thấu kính từ tính vĩnh cửu, giúp thiết bị nhỏ gọn, bền chắc và dễ sử dụng, đồng thời loại bỏ nhu cầu làm mát.

Khôi phục chân không nhanh chóng và dễ dàng - Tự động làm khô nhẹ và làm ẩm súng phun: Máy LVEM 25E giảm thiểu thời gian ngừng hoạt động nếu xảy ra sự cố mất chân không. Với các chức năng làm nóng nhẹ tự động và điều chỉnh súng phun, việc khôi phục chân không diễn ra nhanh chóng và không cần đến kỹ thuật viên đến kiểm tra.

Đo trực tiếp bằng chùm tia - Định lượng ở liều chiếu thấp: Chức năng LVEM 25E này cho phép người dùng đo độ chiếu xạ của mẫu.

Căn chỉnh tự động - Điều kiện chụp ảnh tối ưu: Việc điều chỉnh và kiểm soát tự động bằng phần mềm đối với sự căn chỉnh cột và vị trí khẩu độ của LVEM 25E loại bỏ nhu cầu người vận hành phải hiệu chỉnh thủ công. Điều này có nghĩa là LVEM 25E luôn sẵn sàng chụp ảnh với hiệu suất tối ưu và cho phép chuyển đổi giữa các chế độ một cách nhanh chóng và dễ dàng.

Độ phóng đại hai cấp - Bền bỉ và mạnh mẽ: Trong thiết kế LVEM độc đáo, hệ thống quang học cung cấp khả năng phóng đại hình ảnh chùm tia điện tử hơn nữa, mang lại cho người dùng hiệu suất ổn định và đáng tin cậy.

Trao đổi mẫu nhanh chóng- Chụp ảnh tốc độ cao: Hệ thống chân không được thiết kế lại, sử dụng bơm turbomolecular tích hợp và không cần bảo trì, kết hợp với bơm hấp thụ ion không rung, cho phép thời gian trao đổi mẫu siêu nhanh và tạo ra môi trường chụp ảnh chân không cực cao, không bị ô nhiễm.

Súng phát xạ trường - Độ tương phản cao nhất: Bộ tạo electron trường (FEG) kiểu Schottky 25kV với độ sáng và độ kết dính không gian rất cao cho phép tương tác mạnh mẽ giữa các electron phát ra và mẫu vật. Đây chính là điều mang lại cho LVEM 25E độ tương phản cao độc đáo.

Giới thiệu sản phẩm

LVEM 25E là kính hiển vi điện tử truyền qua (TEM) nhỏ gọn đa năng nhất thế giới. Thiết kế nhỏ gọn, dễ sử dụng cùng với khả năng tạo ảnh mạnh mẽ.

Hoạt động

Súng điện tử	Súng phát xạ trường Schottky
Kích thước mẫu vật	Lưới TEM tiêu chuẩn Ø 3,05 mm
Thấu kính mục tiêu	Từ tĩnh
Thấu kính chiếu	Tĩnh điện
Sự di chuyển của mẫu vật	x, y: ± 1 mm \| z: ± 0,5 mm
Giá đỡ nghiêng	± 20°
Thời gian trao đổi mẫu vật	khoảng 2 phút
HỆ THỐNG CHÂN KHÔNG
HỆ THỐNG KHÓA KHÍ
Bơm màng và bơm turbo phân tử	10 ^-5 mbar
BUỒNG MẪU (OBJECT SPACE)
Bơm hấp thụ ion	10 ^-8 mbar
SÚNG ĐIỆN TỬ
Bơm hấp thụ ion	10 ^-9 mbar

Chế độ chụp ảnh

Hạng mục	Thông số kỹ thuật
TEM
Điện áp gia tốc danh định	25 kV
Độ phân giải	1,0 nm
Độ phóng đại tổng	Màn hình: 3.800 – 3.000.000×Cảm biến: 160 – 64.000×
Độ phóng đại ở chế độ độ phóng đại thấp	Màn hình: 1.300×Cảm biến: 54×*
Trường quan sát	100 – 0,25 µm
Trường quan sát ở chế độ độ phóng đại thấp	225 µm
*Áp dụng cho hình ảnh hiển thị trên màn hình ở chế độ binning 2×2
NHIỄU XẠ ĐIỆN TỬ
Kích thước chùm tia	500 – 8.000 nm
Chiều dài camera (binning 2×2)	2.000 – 5.000 pixel
Hằng số camera (binning 2×2)	17 – 40 nm/pixel
STEM	STEM 10
Điện áp gia tốc danh định	10 kV
Độ phân giải	1,0 nm
Độ phóng đại	1.150 – 3.600.000×
Trường quan sát tối đa	81 µm
SEM (ĐẦU DÒ BSE)
Điện áp gia tốc danh định
Độ phân giải
Độ phóng đại
Trường quan sát tối đa
EDS
Loại đầu dò	Silicon Drift Detector (SDD)
Diện tích hoạt động của đầu dò	30 mm²
Cửa sổ tia X	Không cửa sổ (Windowless)
Độ phân giải năng lượng	Mn Kα ≤ 129 eV
Thông lượng tối đa	130.000 cps
Tích hợp phần cứng	Tích hợp hoàn toàn
Phần mềm	Esprit 2.3

Thu thập hình ảnh

CHỤP Ảnh STEM
tối đa 2,048 × 2,048 pixel/8 bit
CHỤP ẢNH TEM
Máy	sCMOS
Kích báo cảm biến	2,048 × 2,048 pixel
Số khách	16 bit
CHỤP SEM
Lên đến 2.048 × 2.048 pixel/8 bit

Kích thước

ĐƠN VỊ KÍNH HIỂN VI
Cân nặng	220 kg
Kích thước (rộng × sâu × cao)	780 × 740 × 1450 mm
BƠM MÀNG
Cân nặng	3 kg
Kích thước (rộng × sâu × cao)	300 × 160 × 200 mm
ĐƠN VỊ ĐIỆN TỬ
Cân nặng	50 kg
Kích thước (rộng × sâu × cao)	1400 × 700 × 760 mm

Yêu cầu về cơ sở vật chất

MỨC TIÊU THỤ ĐIỆN NĂNG
Chế độ chờ	60 VA
Mức tiêu thụ hoạt động	410 VA
Mức tiêu thụ tối đa	600 VA
KẾT NỐI NGUỒN ĐIỆN
Điện áp / tần số	100 – 240 V / 50 – 60 Hz
LỢI ÍCH KHI LẮP ĐẶT
Không cần nước làm mát.
Chỉ cần phích cắm một pha
