TESCAN MIRA XR: SEM siêu phân giải cao cho nghiên cứu và phân tích vật liệu

MIRA XR đơn giản hóa việc chụp ảnh SEM siêu phân giải cao như thế nào?

Trong nhiều thập kỷ, TESCAN MIRA là một cái tên đáng tin cậy trong thế giới kính hiển vi điện tử quét phát xạ trường (FEG SEM) phân tích, được công nhận nhờ tính dễ sử dụng, độ tin cậy và tính linh hoạt trong phân tích. Tuy nhiên, khi các ứng dụng nghiên cứu và công nghiệp đòi hỏi độ phân giải ngày càng cao, công nghệ FEG SEM thông thường đạt đến những giới hạn của nó. Đồng thời, các hệ thống SEM siêu phân giải cao (UHR SEM) theo truyền thống thường gắn liền với cấu hình đa detector, điều có thể được một số ứng dụng yêu cầu năng suất cao hơn xem là không cần thiết.

TESCAN MIRA XR cung cấp độ phân giải và độ nhạy bề mặt được nâng cao, đồng thời duy trì khả năng vận hành trực quan và tính tự động hóa mà người dùng mong đợi từ nền tảng MIRA. Nằm giữa TESCAN MIRA và TESCAN CLARA, hệ thống cung cấp khả năng chụp ảnh UHR cho các môi trường công nghiệp và nghiên cứu coi trọng độ phân giải mở rộng, năng suất cao và quy trình vận hành tinh gọn.

Để đạt được điều này, chúng tôi đã đưa vào các cải tiến giúp đơn giản hóa việc chụp ảnh độ phân giải cao trong khi vẫn duy trì tính linh hoạt và độ chính xác cần thiết cho độ phân giải siêu cao:

• Công nghệ BrightBeam™ với Detector trục đơn hiệu suất cao (Single High-Efficiency Axial Detector) – Một giải pháp chụp ảnh không trường điện, giúp tăng cường độ nhạy bề mặt và mang lại hình ảnh chất lượng cao đối với các mẫu nhạy với chùm tia và mẫu từ tính mà không cần phủ bề mặt. Detector trục được tích hợp đảm bảo thu nhận tín hiệu đồng đều, cung cấp dữ liệu chính xác và có khả năng lặp lại trên nhiều loại vật liệu và ứng dụng.
• Thiết kế cột không khẩu độ (Apertureless Column Design) – Tính năng này loại bỏ nhu cầu lựa chọn và điều chỉnh khẩu độ thủ công, đảm bảo các điều kiện chụp ảnh tối ưu với sự can thiệp tối thiểu của người dùng. Theo truyền thống, người dùng SEM cần phát triển sự hiểu biết sâu về các thiết lập khẩu độ để tối ưu hóa độ phân giải, độ sâu trường ảnh và dòng chùm tia đối với các loại mẫu khác nhau. Với MIRA XR, người dùng có thể hoàn toàn tập trung vào các mục tiêu nghiên cứu của mình, giúp hệ thống trở nên dễ tiếp cận hơn và ít gây e ngại hơn đối với những người dùng mới và người dùng không thường xuyên.
• Điều khiển tự động In-Flight™ (In-Flight™ Automated Controls) – Tự động tối ưu hóa các thông số chụp ảnh quan trọng, bao gồm lấy nét, hiệu chỉnh loạn thị và căn chỉnh chùm tia. Chỉ với một cú nhấp chuột, người dùng có thể đạt được hình ảnh sắc nét, độ phân giải cao, giảm thời gian làm quen và đẩy nhanh quá trình thu nhận dữ liệu, ngay cả đối với các quy trình làm việc phức tạp.
• Tích hợp EDS Dual Essence™ (Dual Essence™ EDS Integration) – Một giải pháp phân tích nguyên tố được tích hợp hoàn toàn trong giao diện SEM, cho phép lập bản đồ thành phần theo thời gian thực mà không cần chuyển đổi giữa các nền tảng. Cấu hình hai detector loại bỏ các hiệu ứng che khuất, cung cấp khả năng thu nhận dữ liệu toàn diện hơn và nâng cao hiệu quả quy trình làm việc đối với phân tích nguyên tố.

Những cải tiến này đưa MIRA XR trở thành một hệ thống SEM hiệu năng cao đáp ứng các yêu cầu của môi trường nghiên cứu hiện đại bằng cách cung cấp độ phân giải, tính linh hoạt và tính dễ sử dụng cần thiết để giải quyết những nhiệm vụ phân tích đặc trưng vật liệu đầy thách thức nhất.

Quy trình làm việc SEM tự động cải thiện hiệu quả phân tích như thế nào?

Một quan niệm phổ biến trong giới nghiên cứu và các chuyên gia công nghiệp là để đạt được độ phân giải cao trong kính hiển vi điện tử quét (SEM) cần đầu tư đáng kể về thời gian – làm chủ các thiết lập hệ thống phức tạp, tinh chỉnh thủ công các thông số và thao tác qua nhiều giao diện. Tại nhiều phòng thí nghiệm, người dùng phải đối mặt với thách thức cân bằng giữa nhu cầu chụp ảnh độ phân giải cao và yêu cầu cung cấp kết quả nhanh chóng, đặc biệt trong những môi trường có nhịp độ làm việc cao như kiểm soát chất lượng và phân tích hư hỏng.

Các quy trình làm việc SEM truyền thống thường tạo ra những điểm kém hiệu quả, khi yêu cầu người dùng chuyển đổi giữa nhiều giao diện phần mềm khác nhau để chụp ảnh và phân tích nguyên tố. Sự phân mảnh này không chỉ làm gián đoạn quy trình làm việc mà còn làm tăng thời gian dành cho việc phân tích đặc trưng mẫu, tạo ra những điểm nghẽn trong các quy trình nghiên cứu và sản xuất.

MIRA XR giải quyết những thách thức này bằng cách đơn giản hóa quy trình làm việc và giúp việc chụp ảnh độ phân giải cao trở nên trực quan và dễ tiếp cận hơn, giảm mức độ phức tạp thường được nhận thấy ở các hệ thống SEM tiên tiến. Với sự tích hợp Dual Essence™ EDS, người dùng có thể thực hiện lập bản đồ nguyên tố theo thời gian thực ngay trong cùng cửa sổ trực tiếp được sử dụng để chụp ảnh. Sự tích hợp liền mạch này loại bỏ nhu cầu chuyển đổi giữa các nền tảng, giảm thiểu sự xao nhãng và đảm bảo duy trì sự tập trung liên tục vào việc phân tích mẫu. Nhờ đó, các phòng thí nghiệm có thể đạt được thời gian phân tích nhanh hơn tới 30%, nâng cao đáng kể năng suất trong khi vẫn duy trì các tiêu chuẩn cao nhất về chất lượng dữ liệu.

Tính năng Wide Field Optics™ thay đổi cách điều hướng mẫu bằng cách cho phép người dùng nhanh chóng và hiệu quả di chuyển trên các khu vực mẫu lớn, phóng to vào những vùng quan tâm chính và áp dụng các điều chỉnh chụp ảnh tự động mà không cần chuyển đổi qua lại giữa chế độ điều hướng bằng camera độ phân giải thấp và chế độ quan sát SEM. Trải nghiệm trực quan này không chỉ tăng tốc quá trình chụp ảnh mà còn giúp người dùng – dù là người mới hay người có kinh nghiệm – đạt được kết quả chính xác với nỗ lực tối thiểu.

Bằng cách tích hợp những khả năng tiên tiến này vào một quy trình làm việc thống nhất và thân thiện với người dùng, MIRA XR cho phép các phòng thí nghiệm đạt được hiệu quả mà không ảnh hưởng đến hiệu năng chụp ảnh. Giải pháp này thích ứng với nhu cầu của cả môi trường phân tích thường quy và môi trường nghiên cứu.

Kết quả? Thông tin chuyên sâu nhanh hơn, ít trở ngại trong vận hành hơn và một quy trình làm việc tinh gọn giúp đẩy nhanh quá trình ra quyết định trong các ngành công nghiệp và phòng thí nghiệm nghiên cứu.

Ứng dụng của SEM siêu phân giải cao trong nghiên cứu và công nghiệp

Bằng cách giải quyết rào cản về độ phức tạp, MIRA XR đã trở thành một công cụ có giá trị trong nhiều lĩnh vực khác nhau. Tính linh hoạt của hệ thống cho phép người dùng trong các lĩnh vực khác nhau tận dụng khả năng chụp ảnh độ phân giải cao mà không cần phải trở thành chuyên gia về SEM.

Trong lĩnh vực luyện kim, khả năng phân tích các mẫu lớn, có hình dạng không đồng đều mà không làm ảnh hưởng đến độ phân giải là yếu tố thiết yếu cho cả phân tích khuyết tật và kiểm soát chất lượng. Trong nhiều môi trường công nghiệp, các kỹ sư đảm bảo chất lượng thường xuyên gặp phải những khuyết tật vật liệu không dự đoán trước và dựa vào khả năng phân tích nhanh, chính xác để đưa ra các quyết định quan trọng. Cho dù là xác định các tạp chất, lỗ rỗng hay các vết nứt vi mô, MIRA XR cung cấp khả năng nhanh chóng đáp ứng các cuộc điều tra phát sinh ngoài kế hoạch, giúp các phòng thí nghiệm xác định “đó là gì” với thời gian trì hoãn tối thiểu.

Dung tích buồng lớn và các chức năng tự động của MIRA XR giúp có thể kiểm tra hiệu quả nhiều mẫu lớn hơn, đảm bảo các nhà sản xuất có thể duy trì các tiêu chuẩn sản xuất mà không phải chịu thời gian ngừng hoạt động kéo dài. Khả năng chụp ảnh độ phân giải cao của hệ thống cho phép phân tích đặc trưng chi tiết các khuyết tật, dù là trong vật liệu khối, mối hàn hay lớp phủ, cung cấp những thông tin cần thiết để ngăn ngừa các sự cố tốn kém và đảm bảo tuân thủ các yêu cầu chất lượng nghiêm ngặt.

Fractography (phân tích hình thái bề mặt phá hủy) là một khía cạnh quan trọng khác của ngành luyện kim, trong đó việc tìm hiểu các cơ chế phá hủy như vân mỏi, phá hủy giòn hoặc các dạng phá hủy dẻo đóng vai trò then chốt trong việc cải thiện hiệu năng vật liệu. MIRA XR cung cấp độ phân giải và độ tương phản cần thiết để phân tích chi tiết các bề mặt phá hủy, cung cấp cho các kỹ sư dữ liệu cần thiết để xác định nguyên nhân gốc rễ và triển khai các biện pháp khắc phục một cách hiệu quả.

Các công cụ tự động hóa trực quan của hệ thống tiếp tục nâng cao năng suất bằng cách tinh giản quá trình chụp ảnh, cho phép người dùng nhanh chóng thu nhận và diễn giải các đặc điểm phá hủy phức tạp mà không cần có chuyên môn sâu về SEM. Với khả năng phân tích mạnh mẽ, MIRA XR đóng vai trò là một giải pháp hiệu quả và dễ tiếp cận cho các ứng dụng luyện kim, đảm bảo các nhà sản xuất và nhà nghiên cứu có thể dựa vào kết quả nhanh chóng, chính xác để duy trì tính toàn vẹn của sản phẩm và hỗ trợ cải tiến quy trình liên tục.

SEM điện áp thấp cải thiện việc phân tích đặc trưng vật liệu nano như thế nào?

Đối với nghiên cứu vật liệu nano, cột không khẩu độ (apertureless column), công nghệ BrightBeam™ và khả năng tự động căn chỉnh của MIRA XR cung cấp cho các nhà nghiên cứu một công cụ đáng tin cậy để thu được hình ảnh độ phân giải cao của các đặc điểm có kích thước dưới 10 nm với số lần điều chỉnh thủ công tối thiểu.

Để đạt được độ chính xác như vậy cần sử dụng điện áp hạ cánh thấp (low landing voltage), yếu tố thiết yếu để phân giải những chi tiết nhỏ nhất nhờ độ trong suốt đối với electron tăng lên ở các mức năng lượng này. Các hệ thống SEM truyền thống thường gặp khó khăn trong việc cung cấp độ phân giải đủ cao ở mức keV thấp, khiến việc phân tích chính xác các cấu trúc ở cấp độ nano trở nên khó khăn nếu không sử dụng các kỹ thuật chuẩn bị mẫu có thể làm thay đổi tính chất của chúng.

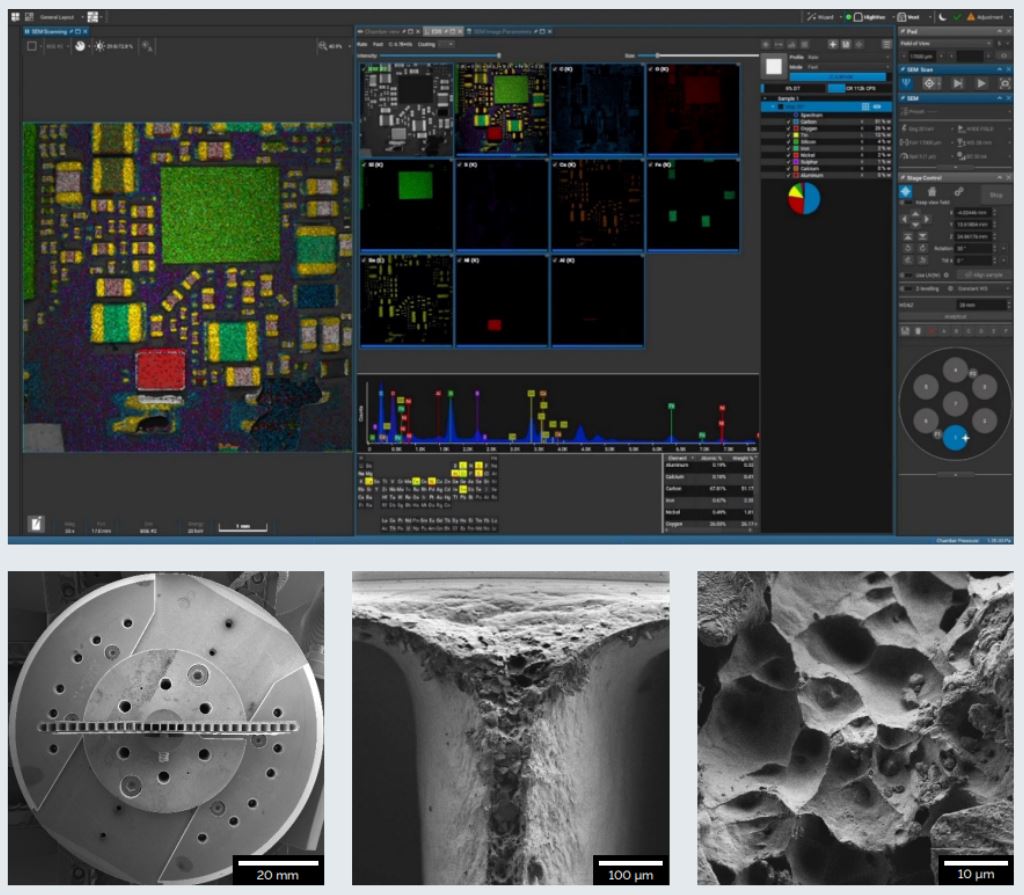

Hình 1: a) Giao diện phần mềm Essence™, được người vận hành sử dụng để điều khiển TESCAN Dual Essence™ EDS, hiển thị bản đồ EDS với trường quan sát (FoV) 17 mm ấn tượng, được thu nhận trong khoảng 1 phút. (b), (c), (d) Bộ hình ảnh minh họa cách phần mềm cho phép điều hướng liền mạch trên toàn bộ mẫu bị phá hủy, giúp người dùng xác định hiệu quả các vùng quan tâm và các vị trí phá hủy cuối cùng trong phạm vi kích thước của mẫu khối.

MIRA XR vượt qua thách thức này với công nghệ BrightBeam™, một giải pháp chụp ảnh không trường điện, cho phép chụp ảnh chính xác các vật liệu nhạy với chùm tia mà không cần phủ bề mặt. Điều này đặc biệt quan trọng trong nghiên cứu vật liệu nano, nơi việc phủ bề mặt không phải là một lựa chọn, vì nó có thể làm thay đổi đáng kể kích thước của mẫu và che khuất các đặc điểm cấu trúc quan trọng. Bằng cách loại bỏ nhu cầu sử dụng lớp phủ dẫn điện và cung cấp độ phân giải tuyệt vời ở điện áp thấp, MIRA XR đảm bảo các nhà nghiên cứu có thể quan sát vật liệu ở trạng thái nguyên bản với độ chính xác kích thước thực và độ tương phản cao, hỗ trợ phân tích chuyên sâu về cấu trúc và thành phần.

SEM độ phân giải cao được sử dụng như thế nào trong luyện kim và phân tích hư hỏng?

Trong nghiên cứu pin, khả năng phân tích chính xác sự suy giảm của các điện cực đóng vai trò quan trọng trong việc cải thiện hiệu suất và tuổi thọ lưu trữ năng lượng. MIRA XR cung cấp một giải pháp mạnh mẽ để kiểm tra các điện cực pin đã được đánh bóng trước đó bằng phương pháp phay ion, cho phép các nhà nghiên cứu phân biệt rõ ràng giữa các vết nứt ở cấp độ vi mô và nano trong vật liệu cathode. Sự phân biệt này rất quan trọng để hiểu các cơ chế hư hỏng, vì các vết nứt vi mô có thể phát triển theo thời gian, dẫn đến suy giảm hiệu suất, trong khi các khuyết tật ở cấp độ nano cung cấp thông tin về độ ổn định của vật liệu và hiệu quả của quá trình chế tạo.

Khả năng chụp ảnh độ phân giải cao và các quy trình làm việc tự động của MIRA XR khiến hệ thống trở thành một lựa chọn lý tưởng cho việc phân tích toàn diện vật liệu pin, cho phép các nhà nghiên cứu nhanh chóng thu được dữ liệu chính xác mà không cần điều chỉnh phức tạp. Hệ thống cũng rất hiệu quả trong việc phân tích tự động các loại bột cathode và anode nguyên liệu ban đầu, cung cấp những thông tin chi tiết về hình thái rất cần thiết để tối ưu hóa sự phân bố kích thước hạt và độ đồng nhất. Bằng cách tận dụng giao diện trực quan và khả năng phân tích tự động của hệ thống, các nhà phát triển pin có thể tinh giản quy trình làm việc, đẩy nhanh các chu kỳ nghiên cứu và phát triển mà không ảnh hưởng đến chất lượng dữ liệu.

Là một hệ thống chủ lực thực thụ cho nghiên cứu pin, MIRA XR mang lại sự linh hoạt để xử lý nhiều loại mẫu khác nhau, từ vật liệu nguyên trạng đến các linh kiện đã bị lão hóa và suy giảm, cung cấp những thông tin có tính ứng dụng giúp cải thiện thiết kế pin và các quy trình sản xuất. Thiết kế buồng mẫu chắc chắn của hệ thống có thể chứa nhiều kích thước và hình dạng mẫu khác nhau, trong khi các tính năng như công nghệ BrightBeam™ cho phép chụp ảnh các vật liệu điện cực nhạy mà không cần phủ bề mặt, bảo toàn trạng thái nguyên bản của mẫu để phân tích đặc trưng chính xác.

Cho dù hỗ trợ phát triển vật liệu, phân tích hư hỏng hay kiểm soát chất lượng, MIRA XR trang bị cho các nhà nghiên cứu pin những công cụ cần thiết để đưa ra các quyết định có cơ sở và thúc đẩy đổi mới trong công nghệ lưu trữ năng lượng.

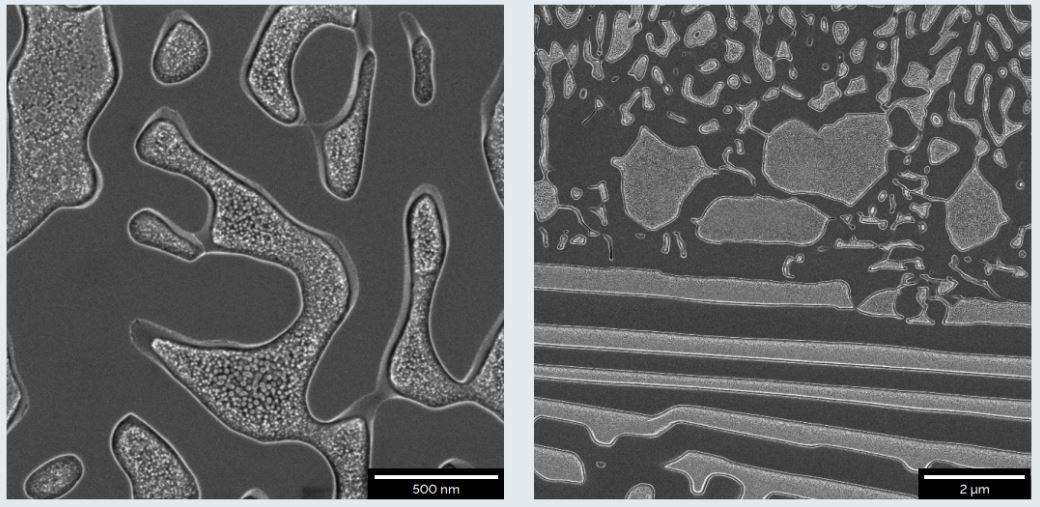

Hình 2: Hình ảnh tương phản bề mặt độ phân giải cao (SE) của các pha khác nhau trong thép được hàn bằng chùm tia electron, được thu nhận bằng detector trong cột (Axial) ở 1 keV.

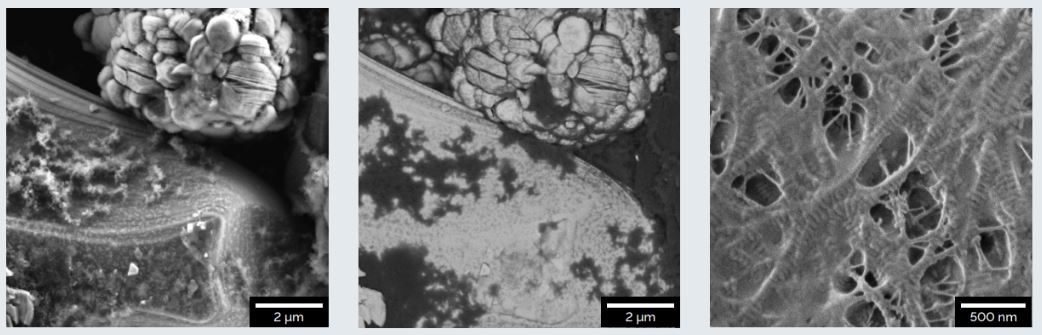

Hình 3: Hình ảnh tương phản bề mặt độ phân giải cao (SE) (bên trái) và hình ảnh tương phản vật liệu (BSE) (ở giữa) của bột NMC, được thu nhận bằng detector trong cột (Axial) với các thiết lập khác nhau ở 5 keV, và hình ảnh tương phản bề mặt độ phân giải cao (SE) của màng ngăn pin PP, được thu nhận ở 400 eV bằng detector trong cột (Axial) ở Chế độ giảm tốc chùm tia (Beam Deceleration Mode) (bên phải).

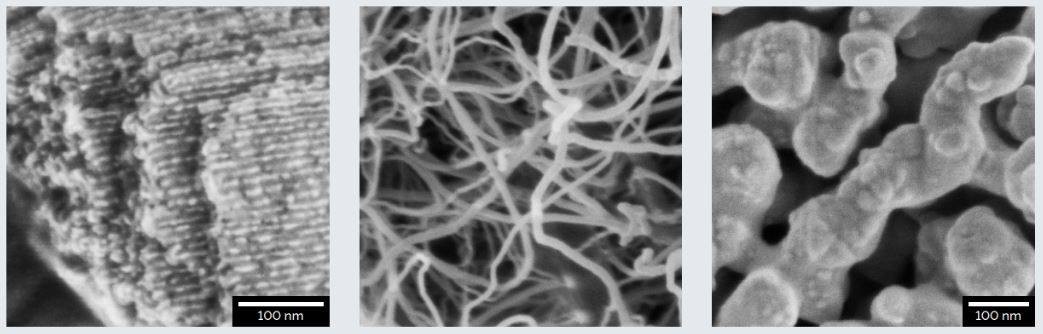

Hình 4: Hình ảnh tương phản bề mặt độ phân giải cao (SE) của Silica mao quản trung bình (Mesoporous Silica – SBA-15) (bên trái), được thu nhận bằng detector trong cột (Axial) ở 800 eV với Chế độ giảm tốc chùm tia (Beam Deceleration Mode); hình ảnh tương phản bề mặt độ phân giải cao (SE) của Ống nano carbon (Carbon Nanotubes) (ở giữa), được thu nhận bằng detector trong cột (Axial) ở 1 keV; và hình ảnh tương phản bề mặt độ phân giải cao (SE) của vàng nano xốp (Nanoporous gold) (bên phải), được thu nhận bằng detector trong cột (Axial) ở 1 eV với Chế độ giảm tốc chùm tia (Beam Deceleration Mode).

Làm thế nào để xây dựng quy trình làm việc SEM độ phân giải cao phù hợp với tương lai?

Khi các ngành công nghiệp tiếp tục phát triển, các công cụ được sử dụng để hỗ trợ hoạt động nghiên cứu và sản xuất cũng phải phát triển theo. MIRA XR được thiết kế với khả năng mở rộng, cho phép người dùng nâng cấp các khả năng bằng cách bổ sung các detector, tính năng tự động hóa và cải tiến phần mềm khi yêu cầu của họ phát triển.

Hơn nữa, tính phù hợp lâu dài của MIRA XR được đảm bảo nhờ khả năng xử lý nhiều loại mẫu khác nhau – bao gồm vật liệu từ tính, mẫu lớn và vật liệu nhạy với chùm tia – mà không yêu cầu chuẩn bị hoặc điều chỉnh phức tạp. Cho dù trong môi trường học thuật, R&D hay sản xuất, MIRA XR đều cung cấp sự linh hoạt cần thiết để thích ứng với những thách thức trong tương lai.

MIRA XR đáp ứng nhu cầu này bằng cách cung cấp:

• Chụp ảnh siêu phân giải cao (Ultra-High-Resolution Imaging) – Cung cấp độ phân giải cần thiết cho các nhiệm vụ đòi hỏi cao trong khoa học vật liệu, kiểm soát chất lượng và phân tích hư hỏng mà không làm tăng thêm độ phức tạp.
• Hệ thống detector tinh gọn (Streamlined Detection System) – Với một detector trục hiệu suất cao duy nhất, MIRA XR đơn giản hóa quá trình chụp ảnh đồng thời đảm bảo khả năng tạo tương phản vật liệu đáng tin cậy và năng suất cao, phù hợp lý tưởng với những môi trường mà tốc độ và tính nhất quán là yếu tố then chốt.
• Khả năng mở rộng cho việc nâng cấp trong tương lai (Scalability for Future Expansion) – Với thiết kế mô-đun và nhiều cổng trên buồng mẫu, MIRA XR mang lại sự linh hoạt để tích hợp thêm các công cụ phân tích, đảm bảo giá trị sử dụng lâu dài khi các yêu cầu nghiên cứu thay đổi.
• Tính thân thiện với người dùng và tự động hóa (User-Friendliness and Automation) – Phần mềm trực quan và các chức năng điều khiển tự động giúp người dùng ở mọi mức độ kinh nghiệm có thể thu được kết quả chất lượng cao một cách hiệu quả, giảm thời gian làm quen và nâng cao năng suất.

Bằng cách tập trung vào việc cung cấp khả năng chụp ảnh hiệu năng cao với quy trình làm việc được đơn giản hóa, MIRA XR mang đến một giải pháp thay thế lý tưởng cho các phòng thí nghiệm đang tìm kiếm khả năng SEM siêu phân giải cao và quy trình vận hành tinh gọn. Hệ thống cung cấp một nền tảng mạnh mẽ và có khả năng mở rộng, đảm bảo tính nhất quán và hiệu quả, trở thành một công cụ có giá trị cho các nhiệm vụ thường quy và phân tích siêu phân giải cao.

Các câu hỏi thường gặp

SEM siêu phân giải cao là gì?
SEM siêu phân giải cao là kính hiển vi điện tử quét được thiết kế để phân giải các đặc điểm bề mặt và vật liệu cực kỳ nhỏ ở cấp độ nano, bao gồm cả ở mức năng lượng hạ cánh thấp, nơi độ nhạy bề mặt có thể được cải thiện.

SEM độ phân giải cao được sử dụng để làm gì?
SEM độ phân giải cao được sử dụng để phân tích đặc trưng các cấu trúc ở cấp độ nano, khuyết tật, bề mặt phá hủy, hạt nano, lớp phủ, vật liệu pin và các đặc điểm khác cần phân tích chi tiết về bề mặt và thành phần.

Tại sao chụp ảnh SEM điện áp thấp lại quan trọng?
SEM điện áp thấp làm giảm thể tích tương tác của electron và có thể cải thiện độ nhạy bề mặt. Phương pháp này đặc biệt hữu ích đối với vật liệu ở cấp độ nano và vật liệu nhạy với chùm tia, đồng thời có thể giảm nhu cầu sử dụng lớp phủ dẫn điện trong các quy trình phù hợp.

SEM-EDS hỗ trợ phân tích đặc trưng vật liệu như thế nào?
SEM cung cấp thông tin về cấu trúc và hình thái, trong khi EDS bổ sung thông tin về thành phần nguyên tố. Việc kết hợp hai phương pháp giúp các nhà nghiên cứu liên hệ cấu trúc vật liệu với thành phần trong cùng một quy trình phân tích.

Những vật liệu nào có thể được phân tích bằng SEM siêu phân giải cao?
Các ứng dụng bao gồm kim loại, hợp kim, vật liệu nano, điện cực pin, bột, lớp phủ, polymer, vật liệu từ tính và các mẫu nhạy với chùm tia, tùy thuộc vào cấu hình thiết bị và yêu cầu phân tích.
