Trong thực tế, thách thức lớn nhất của S/TEM không nằm ở độ phân giải thiết bị mà ở việc tạo ra mẫu đủ mỏng (<50 nm) nhưng vẫn giữ được cấu trúc nguyên bản của vật liệu. Hiện nay, chùm ion hội tụ (FIB) là giải pháp phổ biến nhờ khả năng chuẩn bị mẫu tự động, chính xác theo vùng quan tâm ở cấp nanomet.
Tuy nhiên, với các hệ FIB-SEM sử dụng nguồn ion Ga+, quá trình gia công có thể gây vô định hình hóa bề mặt, cấy ghép ion và biến đổi hóa học, làm ảnh hưởng đến độ phân giải nguyên tử cũng như độ chính xác của các phân tích EDS và EELS.
Để khắc phục hạn chế này, đánh bóng bằng chùm ion Ar+ năng lượng thấp (100–500 eV) được sử dụng để loại bỏ dần lớp bề mặt nhiễm Ga, từ đó tạo ra các mẫu siêu mỏng, ít hư hại và phù hợp cho chụp ảnh cũng như phân tích (S)TEM độ phân giải cao.
1. Giới thiệu
Sự phát triển của khoa học vật liệu hiện đại ngày càng được định hình bởi khả năng đặc trưng hóa các cấu trúc ở cấp độ nanomet và nguyên tử. Khi độ phức tạp của các hợp kim đa pha, gốm và các dị cấu trúc khác gia tăng, đồng thời kích thước vật lý của các thiết bị bán dẫn thu nhỏ xuống dưới ngưỡng 5 nanomet, nhu cầu chuẩn bị mẫu nguyên vẹn cho kính hiển vi điện tử quét/truyền qua (S/TEM) đã trở nên thiết yếu.
Trong nhiều thập kỷ, những hạn chế chính trong S/TEM không nhất thiết nằm ở độ phân giải hình ảnh hay năng lực phân tích, mà đúng hơn là “nút thắt cổ chai về độ trong suốt của mẫu” — thách thức trong việc tạo ra một mẫu đủ mỏng trong khi vẫn đại diện trung thực cho cấu trúc nội tại của vật liệu khối.
Nếu các đặc trưng nhỏ tới 10 nm được yêu cầu trong độ dày mẫu cuối cùng, thì các phương pháp đáng tin cậy, có khả năng lặp lại để tạo ra các mẫu có độ dày <50 nm với mức hư hại tối thiểu là điều thiết yếu đối với công tác chuẩn bị mẫu S/TEM hiện đại.
Hiện nay, chùm ion hội tụ (Focused Ion Beam – FIB) là giải pháp được lựa chọn phổ biến cho chuẩn bị mẫu tự động, thông lượng cao và định vị theo vùng cụ thể, cho phép các nhà nghiên cứu trích xuất các lamella từ bất kỳ vùng quan tâm nào với độ chính xác ở cấp nanomet.
Tuy nhiên, đối với các hệ FIB-SEM sử dụng nguồn ion Ga+, các ion Ga+ có thể gây ra hiện tượng vô định hình hóa bề mặt, cấy ghép ion và phân ly hóa học, những yếu tố có thể làm che khuất độ phân giải nguyên tử và thậm chí làm ảnh hưởng đến dữ liệu phân tích phổ như phổ tán sắc năng lượng tia X (Energy Dispersive X-ray Spectrometry – EDS) và phổ tổn hao năng lượng điện tử (Electron Energy Loss Spectroscopy – EELS).
Để khắc phục những hạn chế này, quá trình đánh bóng bằng chùm ion Ar+ năng lượng thấp có thể được sử dụng nhằm giảm thiểu các thách thức do quá trình gia công bằng ion Ga+ đơn lẻ gây ra.
Bằng cách sử dụng các ion khí trơ Ar+ ở mức năng lượng gia tốc thấp hơn những mức thường có trong FIB ion Ga+ (thông thường trong khoảng từ 100 đến 500 eV), các lớp bề mặt bị cấy ghép Ga có thể được loại bỏ dần, tạo ra các mẫu siêu mỏng, mức hư hại thấp từ bất kỳ loại vật liệu nào cần thiết cho chụp ảnh và phân tích (S)TEM.
2. Các thách thức liên quan đến gia công bằng Ga+ FIB-SEM
Vật lý của tương tác ion – vật rắn
Sự cần thiết của quá trình làm sạch nhẹ nhàng bằng chùm ion xuất phát từ bản chất vật lý tất định của tương tác ion-vật rắn. Khi một ion va chạm vào vật liệu đích, động năng của nó bị tiêu tán thông qua một chuỗi va chạm đàn hồi và không đàn hồi với các nguyên tử đích trong một vùng được xác định bởi chuỗi va chạm (collision cascade). Độ sâu của chuỗi va chạm này và sự dịch chuyển của các nguyên tử mạng tinh thể do va chạm trực tiếp phụ thuộc trực tiếp vào năng lượng và khối lượng của ion tới, đồng thời quyết định loại hư hại và độ sâu hư hại gây ra cho vật liệu. Cấy ghép ion là hệ quả không thể tránh khỏi của mọi hình thức gia công bằng ion, và trong một số vật liệu, một lớp vô định hình siêu bền có thể hình thành do sự bắn phá ion. Vì Ga là một nguyên tố có tính phản ứng, sự cấy ghép của nó có thể làm thay đổi tính chất bề mặt. Ví dụ, Ga thể hiện xu hướng phân ly mạnh về phía biên hạt và các giao diện liên pha, đặc biệt trong các hợp kim Al, điều này có thể làm thay đổi vi cấu trúc cục bộ và ảnh hưởng đến hiệu năng vật liệu.
Quy trình thực tế chuẩn bị mẫu bằng Ga+ FIB minh họa rõ các khái niệm lý thuyết này, đồng thời cho thấy cả ưu điểm lẫn nhược điểm. Trong chuẩn bị mẫu S/TEM bằng FIB-SEM, các ion Ga+ thường được gia tốc ở mức 30 keV để đạt độ hội tụ chùm tia cao nhất. Mức năng lượng này cho phép gia công chính xác ở cấp nanomet nhưng cũng tạo đủ động lượng để dịch chuyển các nguyên tử sâu trong mạng tinh thể, hình thành lớp vô định hình siêu bền dọc theo thành bên mẫu. Trên nền silicon, chùm Ga+ 30 keV tạo ra lớp vô định hình dày khoảng ~22 nm ở mỗi phía. Do ảnh STEM chất lượng cao thường yêu cầu tổng độ dày mẫu dưới 50 nm, sự hiện diện của lớp hư hại 22 nm trên cả hai bề mặt khiến mẫu gần như hoàn toàn bị vô định hình, làm ảnh hưởng nghiêm trọng đến vùng quan tâm.
Vì vậy, các quy trình làm sạch năng lượng thấp được áp dụng, trong đó lớp hư hại dày do ion năng lượng cao gây ra sẽ được loại bỏ và thay thế bằng quá trình gia công tuần tự với ion năng lượng ngày càng thấp để giảm hư hại thành bên sau mỗi lần giảm năng lượng chùm tia.
Sự cần thiết của xử lý Ar năng lượng thấp
Việc chuyển sang xử lý bằng ion Ar+ năng lượng thấp được thúc đẩy bởi thực tế rằng ion Ar+ có thể đạt mức năng lượng thấp hơn ion Ga+, đồng thời Ar là khí trơ. Do đó, khi năng lượng ion Ar+ giảm xuống dưới 500 eV, chuỗi va chạm ion được giới hạn trong vài nanomet bề mặt gần nhất của mẫu.
Nghiên cứu đã chỉ ra rằng việc giảm năng lượng ion xuống dưới 300 eV có thể tạo ra các lớp vô định hình mỏng dưới 1 nm — thấp hơn cả mức đạt được bằng các mức năng lượng thấp thường có trên quy trình làm sạch Ga+ FIB năng lượng thấp, và hoàn toàn nằm trong ngưỡng chấp nhận được cho mọi yêu cầu chụp ảnh và phân tích ở độ phân giải nguyên tử.
Ngoài ra, với bản chất là khí trơ, Ar+ không tạo liên kết hóa học với bất kỳ nền vật liệu nào, tránh được các sai lệch hợp kim hóa liên quan đến Ga+. Do đó, việc sử dụng ion Ar+ cho công đoạn đánh bóng cuối effectively thay thế lớp bề mặt giàu Ga trước đó, để lại bề mặt tinh thể ít hư hại cho phân tích.
| Năng lượng ion (keV) | Loại ion | Độ dày lớp hư hại(nm) | Biến đổi vật liệu |
|
30 keV |
Ga+ |
22 nm |
vô định hình hóa |
|
5 keV |
Ga+ |
5 – 7 nm |
vô định hình hóa |
|
2 keV |
Ga+ |
3 - 4 nm |
vô định hình hóa |
|
0.5 keV |
Ar+ |
1 – 2 nm |
không đáng kể |
|
<300 keV |
Ar+ |
< 1 nm |
không đáng kể |
Bảng 1: Tổng hợp độ dày lớp hư hại đo được từ các nguồn công bố, đo trên mẫu silicon¹˒².
3. Hiệu năng trên các hệ vật liệu khác nhau
Việc sử dụng ion Ar+ cho quá trình làm sạch năng lượng thấp chứng minh hiệu quả cao và mang lại lợi ích đáng kể cho nhiều loại vật liệu và ứng dụng khác nhau.
Kim loại và hợp kim: Kiểm soát khuyết tật điểm và hư hại do Ga gây ra
Kim loại thường vẫn giữ được cấu trúc tinh thể ngay cả khi chịu bắn phá bởi chùm Ga+ năng lượng cao trong FIB-SEM. Do đó, sự hình thành và độ dày của lớp vô định hình không phải là mối quan tâm chính; thay vào đó, kim loại có xu hướng phát triển các mạng lưới dày đặc của khuyết tật điểm do sự bắn phá ion và chuyển động giật lùi bên trong chuỗi va chạm.
Ví dụ, các hợp kim Al-Cu, oxit nhôm và thép không gỉ cho thấy các phản ứng giữa nhôm và sự cấy ghép Ga+.
Để xử lý nhiễm bẩn Ga+, quá trình gia công bằng Ar+ ở mức năng lượng gia tốc thấp (<500 eV) được sử dụng để làm sạch hiệu quả bề mặt và giảm các sai hỏng tinh thể.
Quá trình này loại bỏ lớp khuyết tật do Ga tạo ra và làm lộ rõ các kết tủa dưới nanomet cùng những đặc trưng quan trọng khác vốn sẽ bị che khuất (xem Hình 1 và Hình 2).

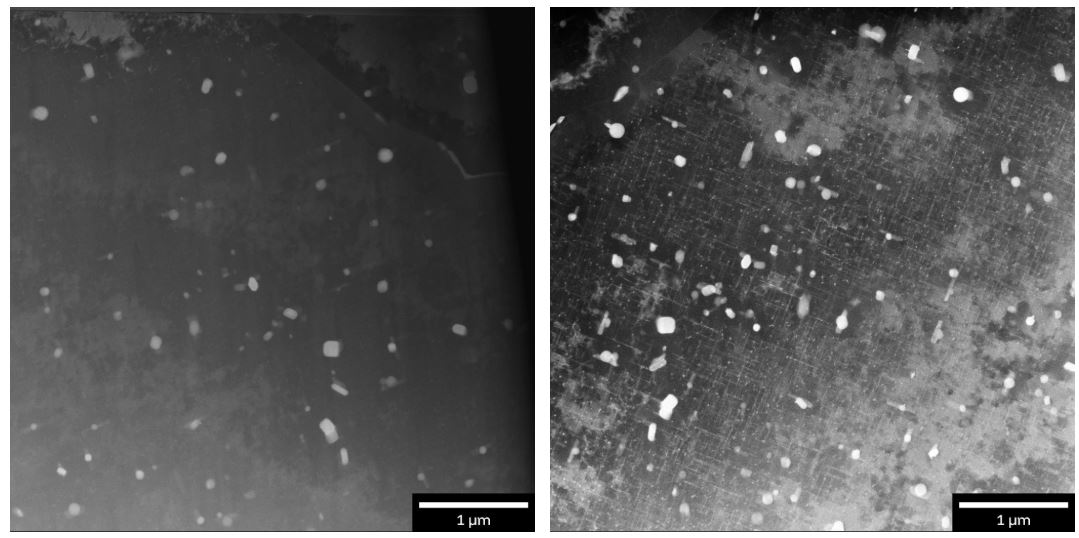

Hình 1. Mẫu hợp kim Al được chuẩn bị bằng gia công Ga+ FIB năng lượng thấp (trái) và làm sạch bằng chùm ion nhẹ nhàng (phải) (Hình ảnh do Ben Britton, Đại học British Columbia cung cấp)

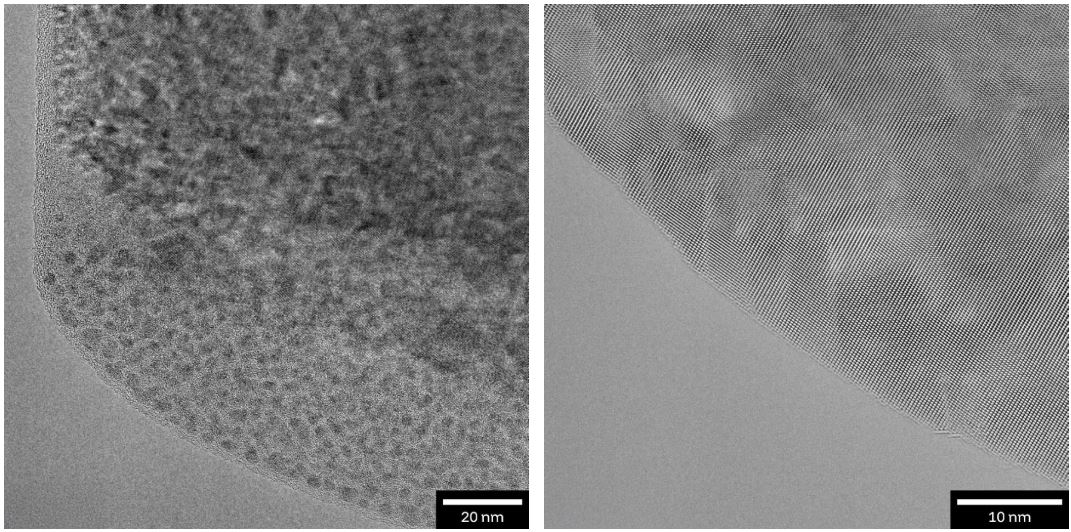

Hình 2. Mẫu TEM Al₂O₃ không có (trái) và có đánh bóng bằng chùm ion Ar diện rộng (phải) (Hình ảnh từ Technoorg Linda)
Bán dẫn: Silicon, Germanium, Gallium
Các vật liệu bán dẫn được làm sạch bằng ion Ar+ vì chúng rất dễ bị vô định hình hóa và dễ phản ứng do bản chất hóa học cũng như cấu trúc nhiều lớp của chúng.
Đối với đặc trưng hóa các thiết bị tổ hợp — chẳng hạn như nghiên cứu giao diện giữa nền silicon (Si) và dị cấu trúc germanium (Ge) — việc sử dụng các kỹ thuật chùm ion hội tụ Ga+ năng lượng cao có thể che khuất các lớp nguyên tử quan trọng tại giao diện. Đánh bóng bằng Ar+ năng lượng thấp ở mức 500 eV là phương pháp hiệu quả để làm mỏng mẫu xuống dưới 20 nm trong khi vẫn bảo toàn cấu trúc mạng tinh thể xuyên suốt các giao diện.
Đối với các vật liệu như germanium (Ge), nitride nhôm và gallium nitride (GaN), vốn dễ bị hư hại dịch chuyển hơn silicon, mức năng lượng còn thấp hơn — thường dưới 500 eV — là cần thiết để tránh hình thành các giọt kim loại giàu Ga hoặc gây nhám bề mặt (xem Hình 3).

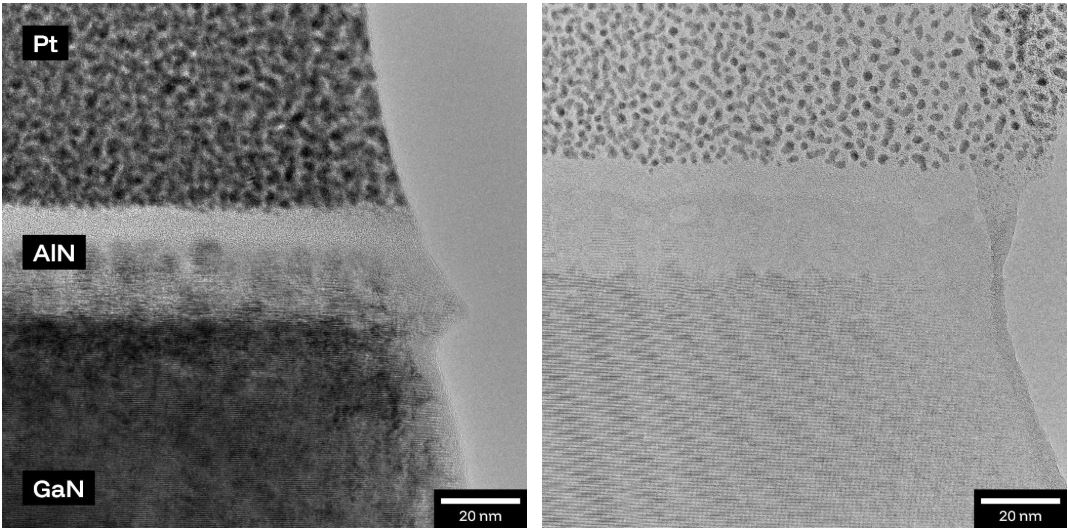

Hình 3. Mẫu TEM AlN/GaN được đánh bóng bằng Ga+ FIB-SEM (trái) so với mẫu được làm sạch bằng chùm ion nhẹ nhàng Ar+ (phải) (Hình ảnh từ Technoorg Linda)
4. Các giải pháp hiện có, những hạn chế và cơ sở cho việc tích hợp hoàn toàn Technoorg Aura™ Gentle Ion Beam vào các hệ Ga+ FIB-SEM của Tescan
Làm sạch Argon truyền thống bằng các hệ độc lập: Giải pháp đã được chứng minh nhưng quy trình chưa tối ưu
Làm sạch bằng ion Ar+ năng lượng thấp là phương pháp đã được thiết lập vững chắc để loại bỏ hư hại do FIB gây ra. Đây không phải là điều mới, và những lợi ích của nó đã được hiểu rõ. Vấn đề thực sự chưa bao giờ nằm ở chính argon hay ở việc làm sạch năng lượng thấp cuối cùng không thể mang lại kết quả xuất sắc — mà nằm ở cách làm sạch Ar+ được triển khai trong quy trình làm việc truyền thống. Thông thường, đánh bóng bằng ion Ar+ được thực hiện như một bước riêng biệt, độc lập bằng cách sử dụng máy mài ion bên ngoài.
Quy trình phân mảnh này có hai thách thức cơ bản:
Nó đòi hỏi hai thiết bị riêng biệt — một FIB-SEM và một máy mài ion Ar — làm tăng độ phức tạp, sự phụ thuộc vào người vận hành và thời gian thiết lập do cần thêm thiết bị, đào tạo, phần mềm, dịch vụ và cả không gian lắp đặt.
Thứ hai, quá trình đánh bóng Ar thiếu phản hồi thời gian thực và khả năng kiểm soát tại chỗ đối với chất lượng lamella trong và sau khi làm sạch bằng Ar.
Hiện tượng làm mỏng quá mức và các sai hỏng phát sinh do thiết lập tham số sai chỉ được phát hiện sau khi mẫu được đưa vào TEM, dẫn đến lãng phí thời gian vận hành TEM tốn kém và phát sinh thêm chi phí do phải thực hiện lại.
Chùm ion hội tụ Ga+ (hình trái) | Chùm ion nhẹ nhàng Ar+ độc lập (hình phải)
Rủi ro liên quan đến việc chuyển mẫu
- Hư hại mẫu trong quá trình chuyển
- Oxy hóa hoặc nhiễm bẩn bề mặt
- Căn chỉnh không chính xác giữa holder và mẫu
- Nhiễm bẩn do thông khí hoặc thao tác xử lý mẫu
Nhược điểm của hệ độc lập
- Tốn nhiều thời gian để thiết lập chùm Ar+
- Cần thích nghi với quy trình làm việc và phần mềm khác biệt
- Kiểm soát chất lượng gia công không đồng nhất
- Nguy cơ làm mỏng quá mức và xuất hiện sai hỏng do gia công Ar+ như vết xước và hiện tượng curtaining
Quan trọng nhất, quy trình này đòi hỏi nhiều lần chuyển mẫu. Các lamella siêu mỏng phải được di chuyển giữa các hệ thống và holder, tiếp xúc với quá trình thông khí, oxy hóa, nhiễm bẩn, sai lệch căn chỉnh và hư hại cơ học. Mỗi bước chuyển đều làm tăng nguy cơ mất mẫu và làm giảm tính tái lập.
Trên thực tế, việc đánh bóng Ar+ như một bước độc lập dẫn đến:
- Nguy cơ cao làm hỏng lamella trong quá trình chuyển
- Oxy hóa và nhiễm bẩn bề mặt do thông khí
- Sai lệch căn chỉnh giữa các holder và hệ thống
- Không kiểm soát được quá trình làm mỏng trong máy mài Ar nhẹ nhàng độc lập cũng như việc gia công Ar có gây sai hỏng hay không (ví dụ: curtaining, cong vênh, v.v.)
- Mất nhiều thời gian cho việc thiết lập thiết bị độc lập và thao tác lặp lại với các holder khác nhau
Tóm lại, làm sạch bằng Ar trên hệ độc lập vẫn hoạt động — nhưng vốn tiềm ẩn rủi ro, kém hiệu quả và tạo ra kết quả không đủ tin cậy cũng như không dễ sử dụng cho mọi đối tượng.
Điều cần thay đổi không phải là bản chất vật lý của quá trình gia công bằng argon, mà là cách tích hợp, kiểm soát và thực thi nó trong quy trình chuẩn bị lamella.
5. Giải quyết vấn đề: Quy trình tích hợp hoàn toàn với Aura™ GIB trên TESCAN FIB-SEM
Những hạn chế của phương pháp làm sạch bằng Ar truyền thống đều quy về một vấn đề: sự phân mảnh. (1) Thiết bị tách rời, (2) môi trường chân không tách biệt, (3) xử lý “mù” và (4) quá trình chuyển mẫu tiềm ẩn rủi ro đã biến một kỹ thuật đã được chứng minh thành một quy trình làm việc thiếu độ tin cậy.

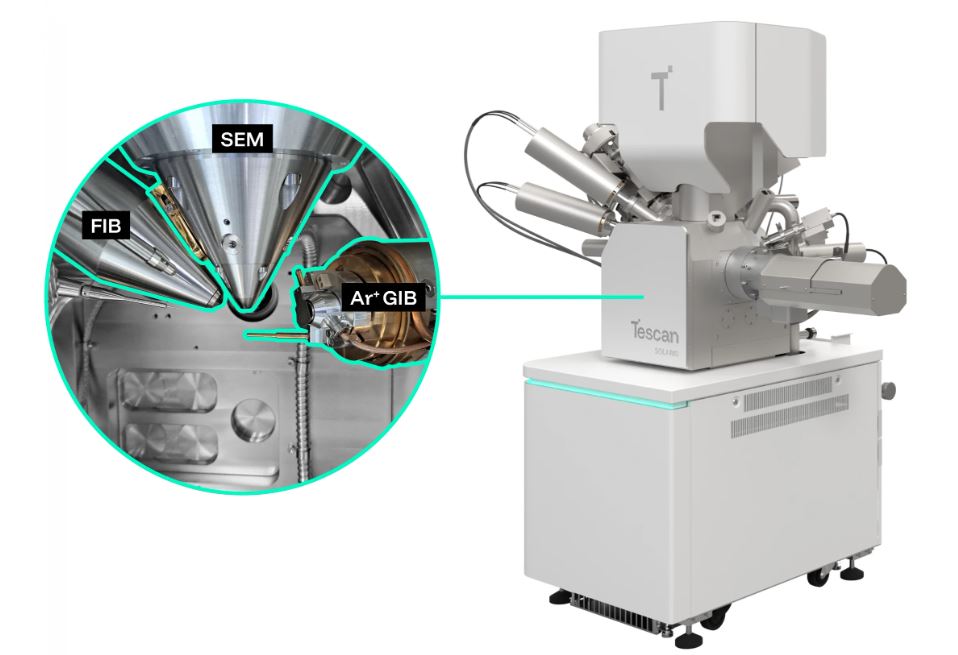

Lần đầu tiên, các hệ FIB-SEM của TESCAN giải quyết vấn đề này bằng cách tích hợp hoàn toàn quá trình đánh bóng bằng chùm ion nhẹ nhàng trực tiếp bên trong FIB-SEM dưới dạng phần cứng và vận hành thông qua phần mềm thống nhất theo định hướng quy trình làm việc. Với AMBER 2 và SOLARIS 2, hệ Aura™ Gentle Ion Beam (GIB) được tích hợp vào một hệ sinh thái thống nhất duy nhất.
Toàn bộ quá trình chuẩn bị và đánh bóng mẫu diễn ra ngay trong FIB-SEM, từ bước gia công ban đầu cho đến bước kiểm tra chất lượng cuối cùng bằng STEM-in-SEM.
Độ tin cậy ngay từ thiết kế
Vì quá trình đánh bóng GIB diễn ra trực tiếp trong FIB-SEM, mọi rủi ro liên quan đến việc chuyển mẫu đều được loại bỏ. Không có thao tác chuyển giữa các hệ thống, không cần lắp lại holder, và không có sự tiếp xúc với điều kiện môi trường bên ngoài — loại bỏ các nguyên nhân chính gây hư hại lamella, sai lệch căn chỉnh và mất mẫu.
Kết quả sạch và đồng nhất
Môi trường chân không kín ngăn ngừa quá trình oxy hóa và nhiễm bẩn bề mặt, trong khi holder chuyên dụng tích hợp bảo đảm căn chỉnh hoàn hảo trong suốt quá trình gia công và đánh bóng. Kết quả là quá trình loại bỏ vật liệu có kiểm soát và đồng nhất — không còn các biến thiên và sai hỏng thường gặp trong xử lý bên ngoài.
Rút ngắn thời gian tạo mẫu siêu mỏng — mọi lúc, mỗi ngày, cho mọi người dùng
Không cần thiết lập thiết bị bên ngoài, không gián đoạn quy trình làm việc và không cần phần mềm bổ sung. Quá trình làm sạch cuối bằng ion Ar+, định nghĩa quy trình đánh bóng, kiểm tra và xác nhận đều diễn ra tại một nơi duy nhất.
Với STEM-in-SEM, việc kiểm tra chất lượng mẫu cuối cùng có thể được thực hiện ngay trong quá trình đánh bóng cũng như ngay trước khi bàn giao sang S/TEM, giúp tiết kiệm thời gian và tạo sự tin cậy cho các phân tích S/TEM thành công tiếp theo. Không có thời gian đặt lịch trên TEM bị lãng phí.
Tóm lại, AMBER 2 thay thế một quy trình phân mảnh, rủi ro cao bằng một quy trình tối ưu hóa duy nhất — mang lại độ tin cậy, tốc độ và độ chính xác theo mặc định.
Kết luận
Từ nguyên lý vật lý đã được chứng minh đến quy trình làm việc đã được chứng minh
Làm sạch bằng ion Ar+ năng lượng thấp từ lâu đã được công nhận là phương pháp hiệu quả để loại bỏ hư hại Ga do FIB gây ra và cải thiện chất lượng lamella cho S/TEM. Giới hạn chưa bao giờ nằm ở bản chất vật lý, cũng không nằm ở kết quả có thể đạt được. Vấn đề thực sự nằm ở cách công nghệ này từng được triển khai — như một bước độc lập, tách rời khỏi quy trình làm việc của FIB-SEM. Gia công bằng ion Ar+ truyền thống bên ngoài tạo ra sự phân mảnh, xử lý “mù” và rủi ro chuyển mẫu cao, khiến kết quả phụ thuộc nhiều vào người vận hành và thường thiếu độ tin cậy.
Trong thực tế, điều này làm hạn chế tính tái lập, gia tăng nguy cơ mất mẫu và lãng phí thời gian (S)TEM quý giá. Bằng cách tích hợp hoàn toàn Technoorg Aura™ Gentle Ion Beam trực tiếp vào các hệ Ga⁺ FIB-SEM của TESCAN (AMBER 2 và SOLARIS 2), những điểm yếu mang tính cấu trúc này được loại bỏ. Quá trình đánh bóng cuối trở thành một bước in-situ, có thể kiểm soát và xác minh được, được thực hiện hoàn toàn bên trong một hệ thống, một môi trường chân không và một hệ sinh thái phần mềm thống nhất.
Kết quả không phải là một nguyên lý làm sạch mới, mà là một cấp độ tin cậy mới: chuẩn bị lamella không hư hại, kết quả sạch và đồng nhất, cùng khả năng bàn giao sang S/TEM nhanh hơn và tự tin hơn — mọi lúc, cho mọi người dùng.
So sánh
| Tiêu chí | Làm sạch Ar+ độc lập truyền thống | Aura™ GIB tích hợp trong TESCAN FIB-SEMs |
| Nguyên lý làm sạch cuối bằng Ar+ | ✅ Đánh bóng ion Ar⁺ năng lượng thấp (đã được chứng minh, phổ biến) | ✅ Đánh bóng ion Ar⁺ năng lượng thấp (đã được chứng minh, phổ biến) |
| Cấu hình hệ thống | ❌ Máy mài ion Ar+ độc lập + FIB-SEM riêng biệt | ✅ GIB tích hợp hoàn toàn trong buồng FIB-SEM |
| Chuyển mẫu | ❌ Nhiều lần chuyển giữa hệ thống và holder, nguy cơ hư hại hoặc mất mẫu | ✅ Không cần chuyển mẫu — mẫu ở nguyên trong một hệ thống cho cả chuẩn bị FIB-SEM và làm sạch Ar+ |
| Căn chỉnh | ❌ Cần lắp lại và căn chỉnh lại trên holder riêng | ✅ Căn chỉnh hoàn toàn ổn định với holder và stage tích hợp |
| Nguy cơ oxy hóa & nhiễm bẩn | ❌ Cao (tiếp xúc không khí khi chuyển mẫu) | ✅ Tối thiểu (làm sạch trong buồng chân không cao của FIB-SEM, không cần chuyển mẫu) |
| Kiểm soát quá trình làm mỏng và giám sát chất lượng | ❌ Đánh bóng “mù”, khó giám sát hoặc hiệu chỉnh; chỉ thấy lỗi khi đưa vào TEM | ✅ Đánh bóng in-situ có kiểm soát qua STEM-in-SEM với phản hồi tức thời |
| Hiệu quả thời gian | ❌ Tốn thời gian thiết lập hệ Ar+ riêng và thao tác holder | ✅ Không cần thiết lập ngoài, không gián đoạn workflow, GUI đơn giản trong cùng phần mềm FIB-SEM |
| Hiệu quả sử dụng S/TEM | ❌ Nguy cơ lãng phí thời gian S/TEM do chuẩn bị mẫu thất bại | ✅ Độ tin cậy cao trước khi bàn giao sang S/TEM |
| Phụ thuộc người dùng | ❌ Cao; phụ thuộc kinh nghiệm vận hành hệ Ar+ | ✅ Giảm thiểu; workflow có tính tái lập, GUI đơn giản trong cùng môi trường phần mềm FIB-SEM |
