FIB-SEM là gì? Từ quan sát vật liệu đến kỹ thuật vật liệu ở cấp độ Nano

FIB-SEM hoạt động như thế nào?

Hai chùm tia, hai vai trò bổ trợ cho nhau

Sức mạnh của FIB-SEM nằm ở cách thức hoàn toàn khác nhau mà các electron và ion tương tác với vật chất.

Chùm điện tử nổi bật trong việc đặc trưng vật liệu. Các electron thường xuyên thâm nhập từ vài trăm nanomet đến vài micromet vào trong mẫu, tùy thuộc vào năng lượng chùm tia, góc tới và đặc tính của vật liệu. Trong quá trình tương tác, chúng tạo ra nhiều loại tín hiệu khác nhau, bao gồm electron thứ cấp, electron tán xạ ngược, phát quang catốt và tia X đặc trưng, qua đó cung cấp thông tin về hình thái bề mặt, thành phần, thông tin tinh thể học và các tính chất vật liệu khác. Do chùm điện tử truyền tương đối ít động lượng, nó cung cấp thông tin có độ chi tiết cao đồng thời gây ra sự biến đổi vật lý tối thiểu đối với mẫu.

Ngược lại, chùm ion hoạt động theo một cách rất khác. Ion nặng hơn electron vài nghìn lần và do đó truyền động lượng lớn hơn đáng kể khi va chạm với vật liệu. Thay vì thâm nhập sâu, chúng tương tác chỉ trong phạm vi vài chục nanomet bên dưới bề mặt, tùy thuộc vào loại ion, điện áp gia tốc, góc tới và vật liệu. Sự tương tác nông này tập trung năng lượng gần bề mặt, cho phép chùm ion chủ động biến đổi vật liệu thông qua phún xạ (loại bỏ vật liệu, hay phay), cấy ion, hình thành khuyết tật, vô định hình hóa và trộn nguyên tử, cũng như lắng đọng hoặc khắc có hỗ trợ khí.

Sự khác biệt cơ bản này giải thích tại sao hai chùm tia bổ trợ cho nhau hiệu quả đến vậy. Chùm điện tử cung cấp hình ảnh độ phân giải cao và đặc trưng phân tích, trong khi chùm ion cho phép biến đổi vật liệu chính xác. Khi kết hợp, chúng thiết lập một vòng phản hồi liên tục, độc đáo đối với FIB-SEM:

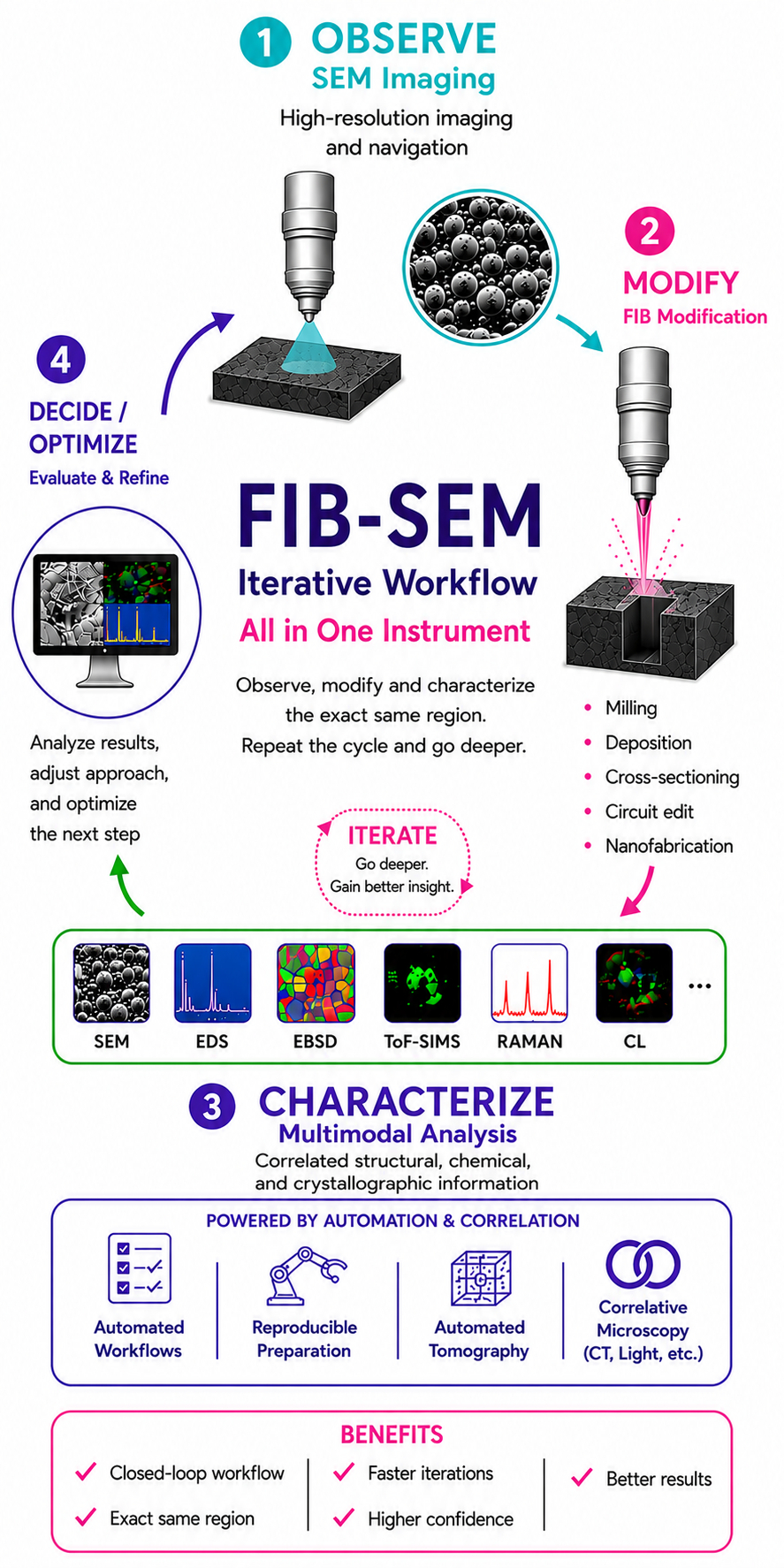

Quan sát → Biến đổi → Phân tích → Quyết định/Tối ưu hóa

Mỗi sự biến đổi có thể được kiểm chứng và phân tích ngay lập tức, đồng thời tương quan với dữ liệu phân tích bổ sung mà không cần lấy mẫu ra khỏi thiết bị. Quy trình khép kín này cho phép tối ưu hóa hiệu quả việc chuẩn bị mẫu, đặc trưng đa phương thức và chế tạo nano, đồng thời duy trì chính xác vùng quan tâm trong suốt quá trình thí nghiệm.

FIB Gallium và FIB Plasma Xenon: Sự khác biệt là gì?

Các hệ thống FIB-SEM hiện đại sử dụng hai công nghệ chùm ion chính, mỗi công nghệ được tối ưu hóa cho những ứng dụng khác nhau.

FIB Gallium (Ga+) từ lâu đã là tiêu chuẩn cho gia công nano có độ chính xác cao. Chùm tia được hội tụ tinh vi cho phép đạt độ phân giải không gian đặc biệt, khiến đây trở thành lựa chọn ưu tiên cho chuẩn bị mẫu tại vị trí cụ thể, chế tạo lamella TEM, chỉnh sửa mạch và tạo nguyên mẫu thiết bị ở cấp độ nano.

FIB Plasma Xenon (Xe+) mở rộng những khả năng này đến các thể tích lớn hơn nhiều. Nhờ dòng chùm tia cao hơn hàng bậc độ lớn so với các hệ thống FIB Ga+ thông thường, FIB plasma Xe+ cho phép loại bỏ vật liệu nhanh chóng trong khi vẫn duy trì độ chính xác cao. Điều này khiến công nghệ đặc biệt phù hợp với tạo mặt cắt trên diện tích lớn, cắt lớp tuần tự cho chụp cắt lớp 3D, phân tích hư hỏng và chuẩn bị các mẫu lớn hoặc phức tạp.

Thay vì là những công nghệ cạnh tranh với nhau, FIB Ga+ và FIB plasma Xe+ bổ trợ cho nhau. Gallium vượt trội khi yêu cầu độ chính xác cao nhất, trong khi FIB plasma xenon cung cấp năng suất cao hơn đáng kể cho các ứng dụng liên quan đến thể tích lớn hoặc các quy trình chuẩn bị mẫu đòi hỏi cao.

Tescan cung cấp cả giải pháp FIB-SEM gallium và giải pháp FIB-SEM plasma xenon, cho phép các nhà nghiên cứu lựa chọn công nghệ phù hợp nhất với ứng dụng của mình – từ độ chính xác tối đa ở cấp độ nano đến xử lý thể tích lớn với năng suất cao.

Tại sao phay FIB chính xác lại quan trọng?

Khả năng đặc trưng của FIB-SEM là khả năng loại bỏ vật liệu với độ chính xác ở cấp độ nanomet. Tùy thuộc vào ứng dụng, điều này có thể được thực hiện bằng cách sử dụng chùm ion gallium có độ phân giải cao hoặc chùm ion plasma xenon có năng suất cao.

Không giống như đánh bóng cơ học hoặc khắc hóa học thông thường, phay FIB hoàn toàn được thực hiện tại vị trí cụ thể. Các nhà nghiên cứu có thể loại bỏ vật liệu chính xác tại nơi cần thiết, đồng thời kiểm soát năng lượng ion, dòng chùm tia và góc phay với độ chính xác đặc biệt cao.

Khả năng này cho phép thực hiện nhiều quy trình khác nhau, bao gồm:

• Tạo các mặt cắt tại vị trí cụ thể
• Lộ ra các giao diện bị chôn vùi và cấu trúc ẩn
• Chuẩn bị các lamella TEM siêu mỏng
• Cắt lớp tuần tự để chụp cắt lớp FIB-SEM ba chiều
• Chế tạo các cấu trúc nano hai chiều và ba chiều phức tạp

Thay vì chỉ làm lộ bề mặt mẫu, phay FIB cung cấp khả năng tiếp cận trực tiếp đến các cấu trúc nằm bên dưới và cho phép chuẩn bị mẫu chính xác tại vị trí cụ thể để phục vụ các phân tích tiếp theo.

FIB-SEM được sử dụng như thế nào để chuẩn bị mẫu?

Chuẩn bị mẫu: Ứng dụng được sử dụng rộng rãi nhất

Mặc dù FIB-SEM hỗ trợ nhiều quy trình phân tích khác nhau, chuẩn bị mẫu vẫn là ứng dụng được sử dụng rộng rãi nhất.

Các nhà nghiên cứu thường xuyên sử dụng FIB-SEM để tạo các mặt cắt tại vị trí cụ thể, làm lộ ra các khuyết tật nằm bên dưới, các giao diện, cấu trúc đa lớp và những đặc điểm khác bên dưới bề mặt, đồng thời bảo toàn những vùng thường có thể bị hư hỏng hoặc không thể tiếp cận khi sử dụng các kỹ thuật chuẩn bị mẫu thông thường.

Có lẽ ví dụ được biết đến nhiều nhất là chuẩn bị lamella TEM – các mẫu trong suốt đối với electron được lấy ra từ những vị trí được lựa chọn chính xác bên trong vật liệu. Các quy trình tự động hiện đại tiếp tục cải thiện khả năng tái lập, năng suất và tính nhất quán của quá trình chuẩn bị lamella, đồng thời giảm thiểu sự can thiệp của người dùng. Những lát mẫu siêu mỏng này cho phép kính hiển vi điện tử truyền qua nghiên cứu các khuyết tật tinh thể, ranh giới hạt, giao diện, ranh giới pha và các đặc điểm ở cấp độ nano với độ phân giải từ dưới nanomet đến cấp độ nguyên tử.

Một phương pháp tương tự tại vị trí cụ thể cũng được áp dụng để chuẩn bị các vi trụ (micropillar) cho thử nghiệm cơ học, các mẫu cho phép đo điện và nhiệt, các mẫu cho chụp cắt lớp đầu dò nguyên tử (APT) hoặc các kỹ thuật phân tích tiên tiến khác.

Từ chụp ảnh đến đặc trưng đa phương thức

Các hệ thống FIB-SEM tiên tiến của Tescan đã phát triển vượt xa những thiết bị chụp ảnh đơn thuần để trở thành các nền tảng đặc trưng đa phương thức toàn diện. Bằng cách tích hợp các kỹ thuật phân tích bổ trợ, bao gồm phổ tán sắc năng lượng tia X (EDS), nhiễu xạ electron tán xạ ngược (EBSD), phổ khối ion thứ cấp thời gian bay (ToF-SIMS), quang phổ Raman và phát quang catốt (CL) trong một quy trình duy nhất, các hệ thống này cung cấp sự hiểu biết toàn diện về các vật liệu phức tạp.

Thay vì nghiên cứu riêng biệt cấu trúc, hóa học hoặc tinh thể học, các nhà nghiên cứu có thể tương quan tất cả những bộ dữ liệu này để xây dựng sự hiểu biết đầy đủ hơn nhiều về các vật liệu phức tạp.

Việc tích hợp các kỹ thuật bổ trợ này cho phép thực hiện kính hiển vi tương quan (correlative microscopy) thực sự, trong đó thông tin về cấu trúc, tinh thể học, nguyên tố, phân tử và hóa học có thể được thu thập chính xác từ cùng một vùng quan tâm.

Một khả năng đặc trưng khác của FIB-SEM là chụp cắt lớp ba chiều (3D). Bằng cách kết hợp cắt lớp FIB tuần tự với chụp ảnh SEM và phân tích đa phương thức, mỗi mặt cắt mới được tạo ra có thể được chụp ảnh và đặc trưng trước khi lớp tiếp theo được loại bỏ. Chồng ảnh thu được sau đó được tái dựng thành một biểu diễn ba chiều có độ phân giải cao của vật liệu.

Phương pháp này cho phép nghiên cứu chi tiết cấu trúc hạt, mạng lưới lỗ xốp, sự phân bố pha và các cơ chế suy giảm mà không thể được hiểu đầy đủ chỉ từ một mặt cắt hai chiều đơn lẻ.

Kính hiển vi tương quan là gì?

Tescan mở rộng khả năng của FIB-SEM thông qua kính hiển vi tương quan, cho phép định vị chính xác cùng một vùng quan tâm trên các thiết bị bổ trợ và tích hợp dữ liệu phân tích đa phương thức. Bằng cách tương quan micro-CT tia X, kính hiển vi quang học, FIB-SEM và các kỹ thuật bổ trợ khác, các nhà nghiên cứu có thể xác định các vùng quan tâm theo phương pháp không phá hủy, điều hướng chính xác đến cùng một vị trí và kết hợp thông tin về cấu trúc, tinh thể học, nguyên tố, phân tử và hóa học để có được sự hiểu biết toàn diện về các vật liệu phức tạp trên nhiều thang chiều dài khác nhau.

Vượt ra ngoài đặc trưng: Xây dựng ở cấp độ nano

FIB-SEM không chỉ là một nền tảng đặc trưng mà còn là một công cụ mạnh mẽ cho chế tạo nano và tạo nguyên mẫu nano.

Cốt lõi của những khả năng này là phay FIB, cho phép loại bỏ vật liệu chính xác tại vị trí cụ thể để tạo hình, tạo mẫu và biến đổi các cấu trúc với độ chính xác ở cấp độ nanomet. Khi kết hợp với lắng đọng có hỗ trợ khí, khắc và quang khắc bằng chùm điện tử (EBL), các nhà nghiên cứu có thể chế tạo, tạo nguyên mẫu và hoàn thiện các cấu trúc nano phức tạp trực tiếp bên trong kính hiển vi.

Những khả năng này hỗ trợ nhiều ứng dụng, bao gồm chỉnh sửa mạch bán dẫn, chế tạo các thiết bị quang tử và plasmonic, tạo nguyên mẫu cảm biến vi mô và nano, cũng như nghiên cứu công nghệ nano cơ bản.

Vì quá trình chế tạo, chụp ảnh và đặc trưng phân tích được tích hợp trong cùng một thiết bị, các cấu trúc có thể được kiểm tra và tối ưu hóa ngay lập tức sau mỗi bước xử lý, cho phép thực hiện một quy trình lặp hiệu quả:

Thiết kế → Chế tạo → Đặc trưng → Tối ưu hóa

Có rất ít công nghệ khác có thể tích hợp chế tạo ở cấp độ nanomet, đặc trưng đa phương thức và phản hồi tức thời trong một thiết bị duy nhất, cho phép các nhà nghiên cứu chế tạo, kiểm tra, phân tích và tối ưu hóa các cấu trúc trong một quy trình liên tục.

FIB-SEM được sử dụng để làm gì?

Ứng dụng trong khoa học và công nghiệp

Tính linh hoạt của FIB-SEM đã khiến nó trở thành một nền tảng không thể thiếu trong nhiều lĩnh vực khoa học và ngành công nghiệp.

• Khoa học vật liệu: Cho phép đặc trưng vi cấu trúc, phân tích hư hỏng, chuẩn bị mẫu tại vị trí cụ thể, chế tạo mẫu thử cơ học, chụp cắt lớp ba chiều và các thí nghiệm in situ để nghiên cứu ứng xử của vật liệu dưới tác động của các kích thích bên ngoài.
• Ngành công nghiệp bán dẫn: Hỗ trợ chỉnh sửa mạch, định vị khuyết tật, tạo mặt cắt thiết bị, bóc tách từng lớp, phát triển quy trình và phân tích hư hỏng đối với các thiết bị vi điện tử tiên tiến.
• Vật liệu năng lượng và pin: Cung cấp thông tin chi tiết về kiến trúc điện cực, giao diện điện cực–chất điện phân, cơ chế suy giảm và sự phân bố hóa học, đồng thời cho phép thực hiện các nghiên cứu in situ và operando trong quá trình chu kỳ điện hóa, cũng như chuẩn bị các mẫu nhạy với không khí bằng các quy trình đông lạnh và chuyển mẫu trong khí trơ để phục vụ đặc trưng tương quan và độ phân giải cao.
• Công nghệ nano và chế tạo nano: Cho phép chế tạo và tạo nguyên mẫu nano đối với các cấu trúc vi mô và nano hai chiều và ba chiều phức tạp, bao gồm các thiết bị quang tử và plasmonic, các linh kiện MEMS/NEMS, cảm biến vi mô và nano cùng các cấu trúc khác dành cho những ứng dụng cụ thể.
• Khoa học sự sống: Hỗ trợ chuẩn bị mẫu đông lạnh cho kính hiển vi điện tử cryo, cắt lát mô sinh học, chụp ảnh thể tích và kính hiển vi tương quan, đồng thời bảo toàn các cấu trúc sinh học ở trạng thái tự nhiên.

Hơn cả một kính hiển vi

Tầm quan trọng ngày càng tăng của FIB-SEM phản ánh một sự phát triển rộng hơn trong lĩnh vực kính hiển vi. Các nhà nghiên cứu ngày nay cần nhiều hơn là hình ảnh có độ phân giải cao; họ cần những nền tảng tích hợp kết hợp chụp ảnh, đặc trưng đa phương thức, biến đổi vật liệu chính xác, chuẩn bị mẫu, chế tạo nano và các quy trình tương quan trong một môi trường duy nhất.

Bằng cách hợp nhất các khả năng phân tích của kính hiển vi điện tử với sức mạnh biến đổi của chùm ion hội tụ, FIB-SEM cho phép các nhà khoa học không chỉ quan sát vật liệu mà còn chuẩn bị, biến đổi, đặc trưng và kỹ thuật hóa chúng với độ chính xác ở cấp độ nanomet.

Khi vật liệu ngày càng trở nên phức tạp và các thách thức nghiên cứu đòi hỏi đặc trưng toàn diện hơn, FIB-SEM tiếp tục phát triển thành một nền tảng tích hợp hoàn chỉnh cho khám phá khoa học và đổi mới công nghệ. Những khả năng này đang thúc đẩy các tiến bộ trong khoa học vật liệu, chất bán dẫn, lưu trữ năng lượng, khoa học sự sống và công nghệ nano.

Tại Tescan, chúng tôi tiếp tục phát triển công nghệ FIB-SEM bằng cách tích hợp tự động hóa, các kỹ thuật phân tích tiên tiến, FIB plasma, các quy trình đông lạnh và kính hiển vi tương quan vào một hệ sinh thái thống nhất. Bằng cách kết nối các công nghệ bổ trợ và các quy trình thông minh, Tescan cho phép các nhà nghiên cứu khảo sát, đặc trưng và kỹ thuật hóa vật liệu với độ chính xác, hiệu quả và độ tin cậy cao hơn bao giờ hết.
