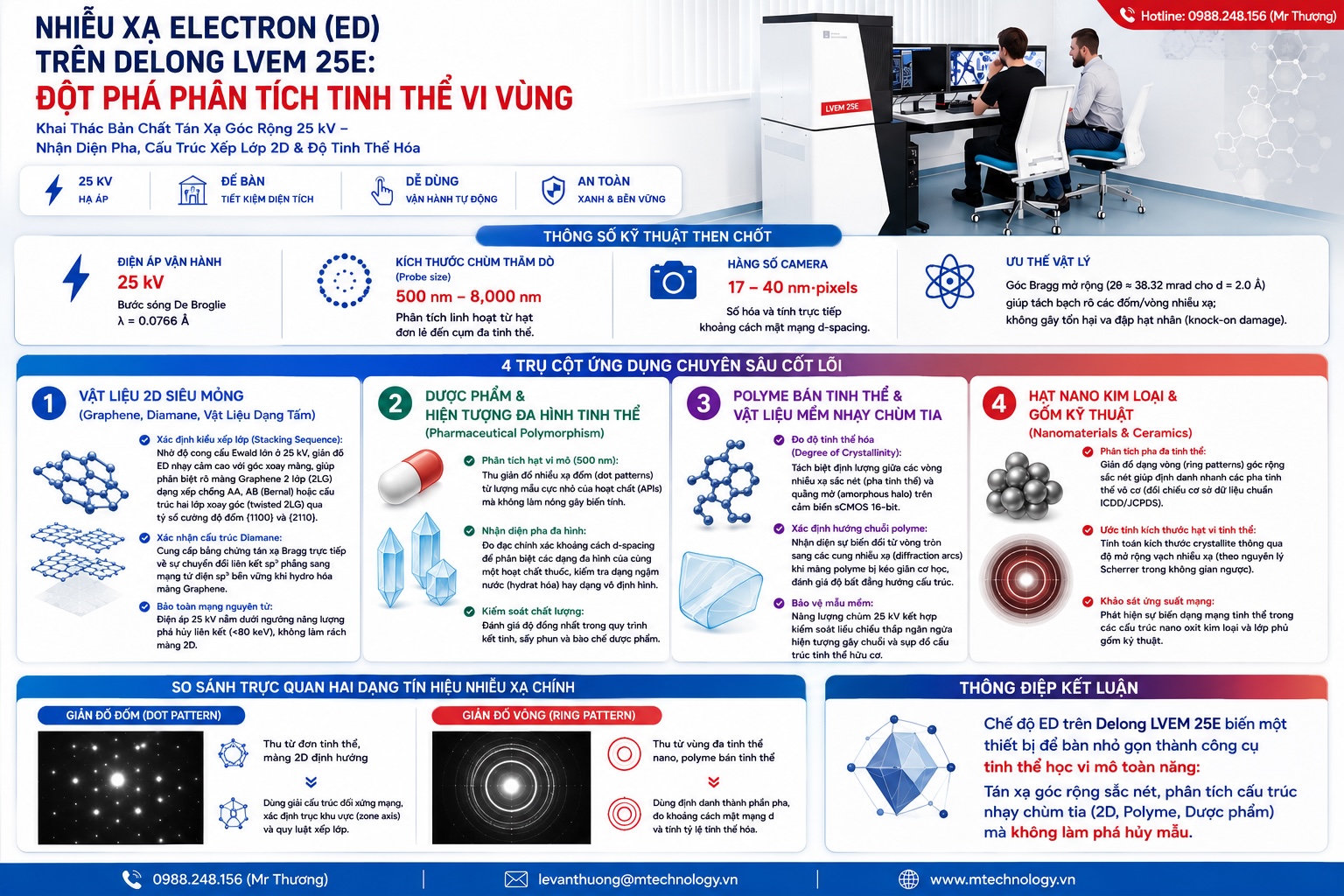

Chế độ nhiễu xạ electron (ED) trên Delong LVEM 25E: Đột phá phân tích tinh thể vi vùng ở điện áp 25 kV

1. Bản chất vật lý: Vì sao nhiễu xạ electron 25 kV lại có lợi thế khác biệt?

Hiện tượng nhiễu xạ electron tuân theo định luật Bragg:

3. Bốn trụ cột ứng dụng chuyên sâu của chế độ ED trên Delong LVEM 25E

3.1. Vật liệu 2D siêu mỏng: Giải mã trật tự xếp lớp Graphene & Diamane

Trong các vật liệu hai chiều, các đặc tính điện tử và quang học phụ thuộc mật thiết vào cách các lớp đơn nguyên tử xếp chồng lên nhau.

• Xác định trật tự xếp lớp màng Graphene hai lớp (2LG): Khi quan sát màng 2LG, độ cong cầu Ewald ở điện áp 25 kV làm nổi bật sự thay đổi tỷ số cường độ giữa các đốm nhiễu xạ {1100} và {2110}. Nhờ đó, chế độ ED trên LVEM cho phép phân biệt rõ rệt các miền cấu trúc: xếp chồng kiểu AA, xếp chồng kiểu AB (Bernal) hay cấu trúc xoắn góc ngẫu nhiên (twisted bilayer graphene).

• Bằng chứng tổng hợp Diamane: Khi màng Graphene 2 lớp được hydro hóa để biến đổi thành Diamane (màng carbon 2D liên kết sp³), giản đồ nhiễu xạ electron góc rộng là công cụ trực tiếp ghi nhận sự biến đổi đối xứng mạng từ dạng lục giác phẳng sang cấu trúc lập phương/tứ diện, xác nhận sự bền vững của vật liệu mới mà không làm rách màng.

3.2. Dược phẩm: Kiểm soát đa hình tinh thể (Pharmaceutical Polymorphism)

Cùng một hoạt chất thuốc (API - Active Pharmaceutical Ingredient) có thể kết tinh thành nhiều dạng tinh thể khác nhau. Các dạng đa hình này quyết định trực tiếp đến độ tan, tốc độ hấp thu sinh học và hạn sử dụng của thuốc.

• Phân tích tinh thể kích thước dưới micromet: Đầu dò ED của LVEM 25E có thể thu hẹp xuống mức 500 nm, cho phép chiếu vào một tinh thể thuốc đơn lẻ trong hỗn dịch sấy phun.

• Định danh pha thuốc: Dựa vào giá trị d-spacing được đo đạc với độ phân giải cao, nhà nghiên cứu phân biệt nhanh dạng đa hình mong muốn với các dạng ngậm nước (hydrates) hoặc pha vô định hình không ổn định, đảm bảo kiểm soát chất lượng nghiêm ngặt cho công thức bào chế.

3.3. Polyme bán tinh thể & vật liệu mềm: Đo độ tinh thể hóa & định hướng chuỗi

Polyme là đối tượng mẫu điển hình rất dễ bị phân hủy cấu trúc dưới tác động của chùm electron.

• Định lượng độ tinh thể hóa (Degree of Crystallinity): Khi chùm điện tử 25 kV tương tác với polyme bán tinh thể (như PE, PET, PTFE), cảm biến sCMOS ghi nhận giản đồ gồm các vòng nhiễu xạ sắc nét (đại diện cho pha tinh thể) lồng trên một quầng mờ tán xạ (amorphous halo). Phần mềm xử lý ảnh tích phân cường độ theo bán kính để phân tách hai pha, cung cấp tỷ lệ phần trăm tinh thể hóa chính xác của mẫu.

• Khảo sát ứng suất kéo giãn: Khi màng polyme trải qua quá trình định hướng cơ học, các vòng nhiễu xạ tròn sẽ co cụm lại thành các cung nhiễu xạ (diffraction arcs). Góc mở và hướng của các cung này phản ánh mức độ xếp song song của các mạch đại phân tử dọc theo trục kéo.

3.4. Nanomaterials & gốm kỹ thuật: Nhận diện pha đa tinh thể vi vùng

Đối với các hạt xúc tác nano kim loại (vàng, bạch kim, oxit sắt) hoặc lớp phủ gốm kỹ thuật, chế độ ED cung cấp thông tin tinh thể học nhanh chóng:

• So sánh dữ liệu chuẩn (Phase Identification): Các vòng nhiễu xạ đồng tâm thu được từ cụm hạt nano được chuyển đổi trực tiếp thành phổ khoảng cách mặt mạng d, dễ dàng đối chiếu với cơ sở dữ liệu tinh thể học quốc tế (ICDD/JCPDS).

• Kích thước hạt vi tinh thể: Độ rộng bán phần của vòng nhiễu xạ (FWHM) trong không gian ngược cho phép ước lượng kích thước tinh thể trung bình (crystallite size) theo mô hình Scherrer cải tiến, hỗ trợ theo dõi quá trình thiêu kết và lớn lên của hạt nano.

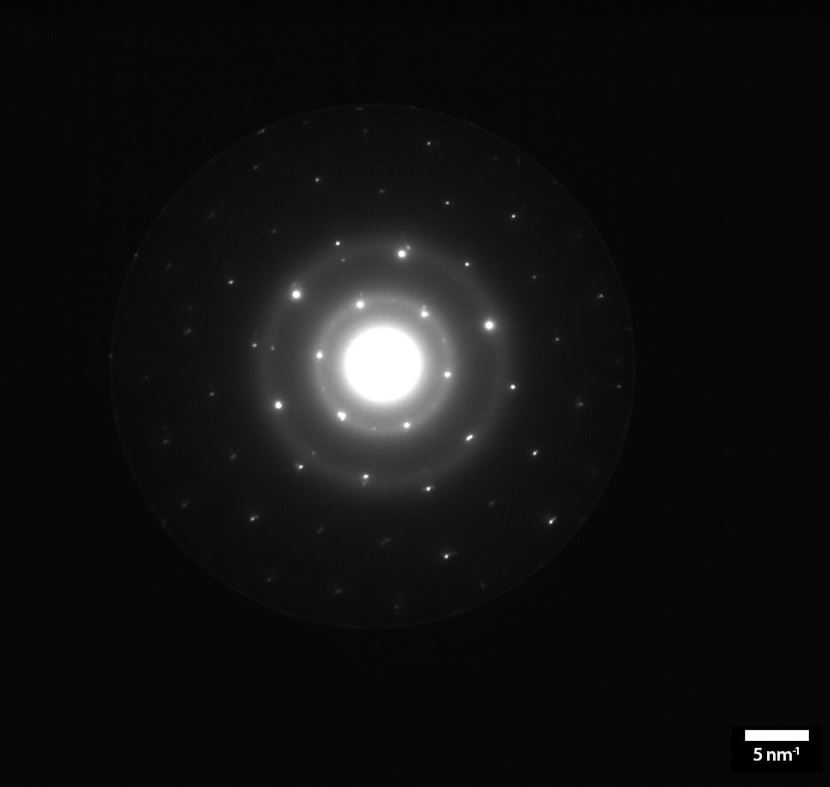

4. Phân biệt nhanh: Giản đồ đốm (Dot Pattern) vs giản đồ vòng (Ring Pattern)

Tùy thuộc vào tổ chức tinh thể của mẫu vật đặt dưới chùm thăm dò, tín hiệu ED sẽ phản ánh cấu trúc thông qua hai dạng thức chính:

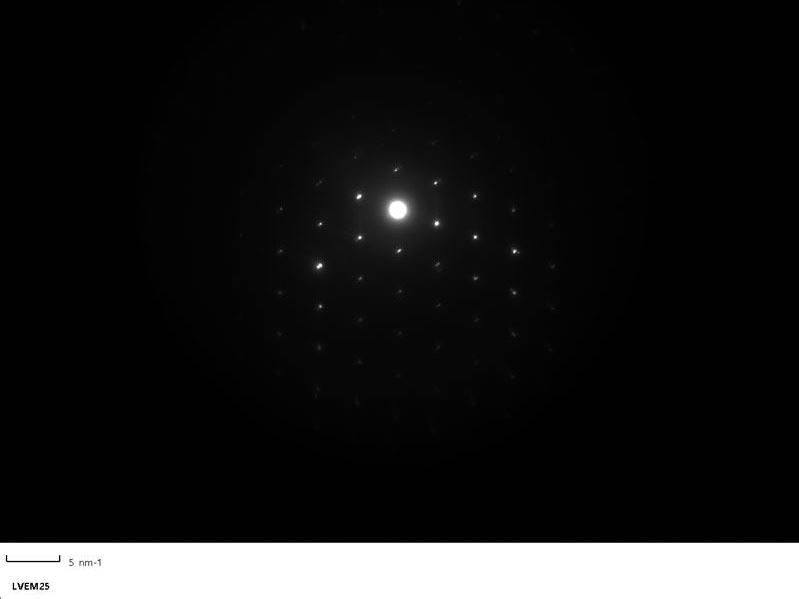

• Giản đồ Đốm (Dot Pattern):

• • Nguồn gốc: Thu nhận từ màng đơn tinh thể, vật liệu 2D phẳng (Graphene, h-BN) hoặc các miền vi tinh thể đơn lẻ.

  • Thông tin trích xuất: Trục khu vực tinh thể (Zone Axis), tính đối xứng mạng (lục giác, lập phương), vector mạng đảo, kiểu xếp lớp (stacking sequence) và góc xoắn giữa các lớp mạng.

• Giản đồ Vòng (Ring Pattern):

• • Nguồn gốc: Thu nhận từ các vùng tập hợp đa tinh thể ngẫu nhiên, cụm hạt nano, hoặc polyme bán tinh thể.

  • Thông tin trích xuất: Khoảng cách mặt mạng d, định danh pha khoáng/kim loại, độ tinh thể hóa tổng thể và trục định hướng ưu tiên (thông qua độ elip hoặc độ dài cung vòng).

5. FAQ: Câu hỏi thường gặp về chế độ nhiễu xạ điện tử (ED) trên Delong LVEM 25E

Q1. LVEM 25E có cần sử dụng khẩu độ lựa chọn vùng (Selected Area Aperture – SAD) như các hệ TEM truyền thống không?

Trả lời: Không nhất thiết. Thay vì phụ thuộc hoàn toàn vào khẩu độ lựa chọn vùng cơ học, LVEM 25E có thể kiểm soát kích thước chùm điện tử hội tụ (Probe Size) trong khoảng 500 nm đến 8.000 nm. Điều này cho phép người dùng lựa chọn vùng cần phân tích trực tiếp trên mẫu và điều chỉnh điều kiện chiếu phù hợp với mục tiêu đo nhiễu xạ.

Cách tiếp cận này có thể giúp đơn giản hóa quá trình lựa chọn vùng phân tích ở cấp độ vi mô, đặc biệt khi cần khảo sát các hạt hoặc vùng tinh thể có kích thước nhỏ.

Q2. Mẫu dùng cho phân tích nhiễu xạ điện tử (ED) trên LVEM 25E nên có độ dày bao nhiêu?

Trả lời: Độ dày mẫu là một yếu tố quan trọng đối với phép đo nhiễu xạ điện tử truyền qua. Mẫu quá dày có thể làm tăng tán xạ điện tử và ảnh hưởng đến độ rõ của các đốm hoặc vòng nhiễu xạ.

Với điện áp gia tốc 25 kV, độ dày phù hợp sẽ phụ thuộc vào loại vật liệu, thành phần, mật độ và cấu trúc của mẫu. Do đó, thay vì áp dụng một giá trị cố định cho mọi vật liệu, nên tối ưu độ dày dựa trên đặc tính của từng loại mẫu và mục tiêu phân tích.

Đối với các mẫu vô cơ, polymer hoặc mẫu sinh học, việc chuẩn bị mẫu ở dạng đủ mỏng để electron có thể truyền qua hiệu quả thường là điều kiện quan trọng để thu được tín hiệu nhiễu xạ có chất lượng tốt.

Q3. Có thể nghiêng mẫu để tìm trục vùng tinh thể (Zone Axis) trên LVEM 25E không?

Trả lời: Có. LVEM 25E có thể được trang bị gá nghiêng mẫu (Tilt Holder) với phạm vi nghiêng ±20°. Khả năng điều chỉnh góc mẫu giúp người dùng thay đổi định hướng của tinh thể so với chùm electron, từ đó hỗ trợ tìm điều kiện phù hợp để quan sát các đặc trưng nhiễu xạ theo trục vùng tinh thể (Zone Axis).

Trong thực tế, việc xác định Zone Axis thường cần kết hợp giữa điều chỉnh góc nghiêng và quan sát trực tiếp mẫu hoặc mẫu hình nhiễu xạ để tìm được định hướng mong muốn.

Q4. Chế độ ED có làm hỏng mẫu polymer hoặc dược phẩm không?

Trả lời: Mức độ ảnh hưởng của chùm electron phụ thuộc vào nhiều yếu tố như loại vật liệu, độ dày mẫu, dòng chùm, thời gian chiếu và tổng liều electron. Các vật liệu nhạy với chùm electron, chẳng hạn một số polymer hoặc vật liệu hữu cơ, có thể xảy ra biến đổi cấu trúc khi bị chiếu với liều cao hoặc trong thời gian dài.

Vì vậy, khi phân tích các mẫu nhạy, việc kiểm soát liều chiếu là một phần quan trọng của quy trình đo. Tính năng Direct Beam Measurement trên LVEM 25E hỗ trợ đo dòng chùm trực tiếp, giúp người dùng theo dõi điều kiện chiếu và lựa chọn mức liều phù hợp với mẫu.

Kết hợp kiểm soát liều, thời gian phơi sáng và điều kiện ghi nhận tín hiệu có thể giúp hạn chế tác động không mong muốn lên mẫu trong quá trình phân tích nhiễu xạ điện tử.

6. Lời kết

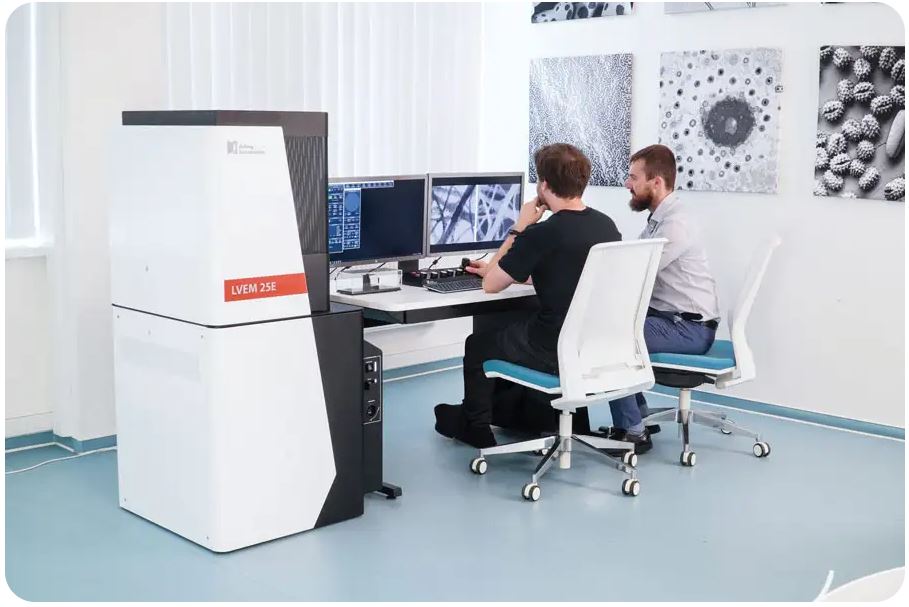

Chế độ Nhiễu xạ Electron (ED) trên kính hiển vi điện tử để bàn Delong LVEM 25E khẳng định rằng một thiết bị nhỏ gọn, tiết kiệm điện năng và không dùng nước làm mát vẫn có thể mang lại sức mạnh phân tích tinh thể học chuẩn xác và chuyên sâu.

Bằng cách tận dụng triệt để bước sóng de Broglie lớn ở điện áp 25 kV, góc Bragg mở rộng và khả năng bảo vệ mẫu khỏi tổn hại va chạm, LVEM 25E trở thành công cụ đắc lực cho các phòng thí nghiệm vật liệu nano, trung tâm nghiên cứu dược phẩm và các khoa nghiên cứu polyme tiên tiến.
