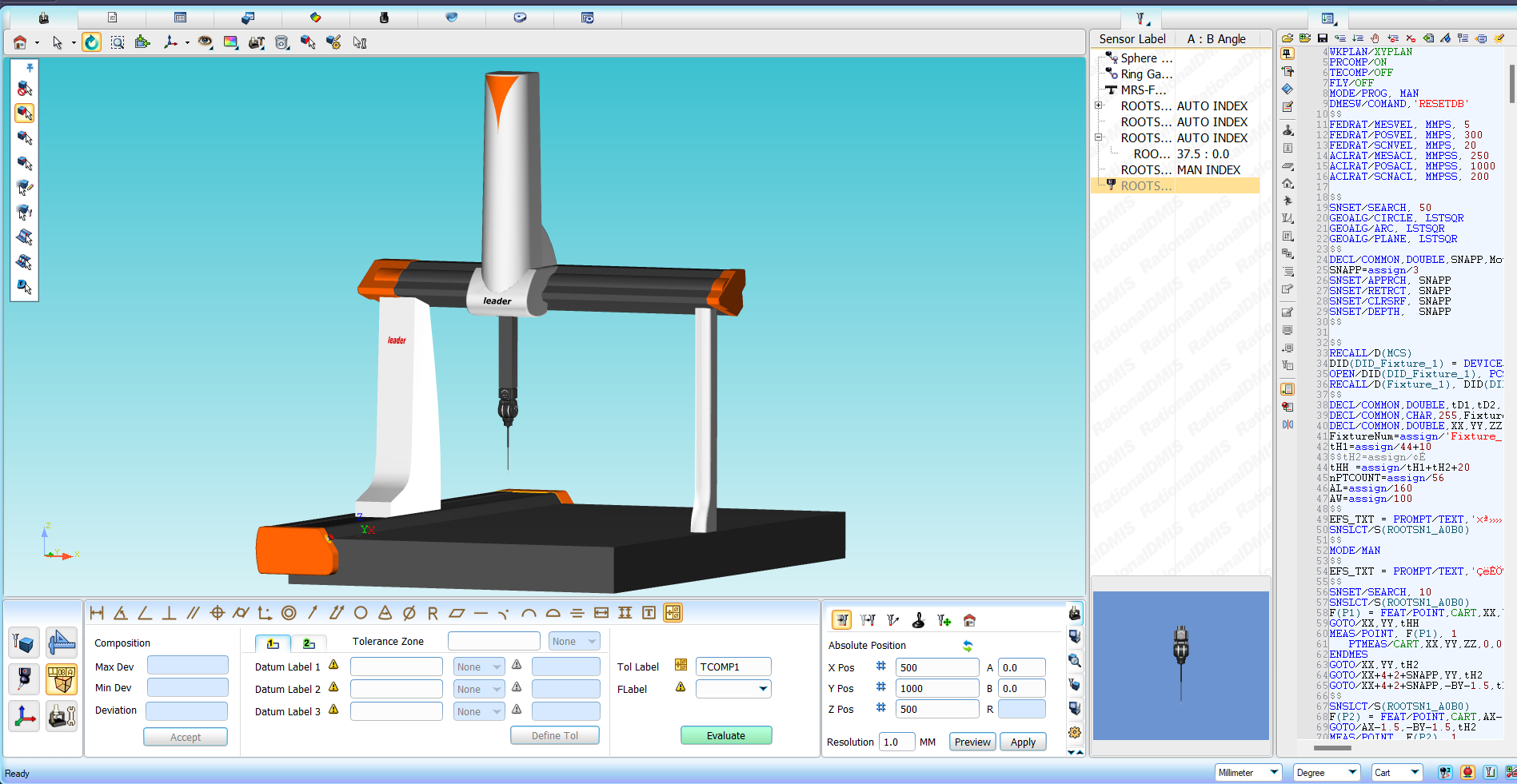

Rational DMIS: Nền tảng đo lường CMM thông minh

Từ lập trình đo tự động, đánh giá dung sai hình học GD&T đến kiểm tra biên dạng bánh răng và xử lý đám mây điểm, Rational DMIS cung cấp nền tảng phần mềm đo lường 3D phục vụ kiểm soát chất lượng trong sản xuất cơ khí chính xác.

Trong sản xuất hiện đại, máy đo tọa độ 3D CMM không chỉ cần khả năng xác định tọa độ với độ chính xác cao mà còn phải có phần mềm đủ năng lực để xây dựng chương trình đo, xử lý dữ liệu hình học và đánh giá kết quả theo yêu cầu kỹ thuật của bản vẽ.

Đặc biệt, với các chi tiết có hình học phức tạp như bánh răng, khuôn mẫu, chi tiết gia công CNC và các bề mặt tự do, hiệu quả đo lường phụ thuộc đáng kể vào khả năng kết hợp giữa CMM, hệ thống đầu đo, chiến lược đo và phần mềm phân tích.

Rational DMIS được phát triển theo định hướng đó, tích hợp các chức năng lập trình đo, mô phỏng, xử lý dữ liệu CAD, đánh giá dung sai và xuất báo cáo trên cùng một nền tảng.

Không chỉ hỗ trợ đo kiểm kích thước thông thường, phần mềm còn cung cấp các công cụ chuyên dụng phục vụ đo biên dạng, bề mặt phức tạp, bánh răng và các ứng dụng đo lường công nghiệp nâng cao.

1. Rational DMIS là gì?

Rational DMIS là phần mềm đo lường CMM sử dụng ngôn ngữ DMIS (Dimensional Measuring Interface Standard) trong việc xây dựng và thực thi chương trình đo kiểm.

DMIS là tiêu chuẩn ngôn ngữ được sử dụng trong lĩnh vực đo lường kích thước nhằm mô tả các thao tác và quy trình đo, hỗ trợ trao đổi chương trình đo giữa các hệ thống tương thích.

Theo thông tin kỹ thuật do nhà cung cấp REDONTEK công bố, phần mềm hướng đến khả năng tuân thủ tiêu chuẩn DMIS và ISO 22093:2003, và được nhận chứng chỉ PTB của Đức,  đồng thời hỗ trợ các bộ điều khiển CMM tương thích với giao diện I++ DME, bao gồm các hệ thống Renishaw UCC được hỗ trợ.

Các nhóm chức năng chính của Rational DMIS:

• Lập trình và thực thi chương trình đo CMM.
• Đo các yếu tố hình học cơ bản và phức tạp.
• Đánh giá dung sai kích thước và dung sai hình học GD&T.
• Tích hợp dữ liệu CAD phục vụ lập trình và kiểm tra.
• Mô phỏng đường chạy đầu đo trong môi trường đồ họa.
• Xử lý dữ liệu quét và đám mây điểm.
• Đo biên dạng, bề mặt và các chi tiết chuyên dụng.
• Xuất báo cáo đo lường phục vụ QA/QC và truy xuất kết quả.
• Kết hợp hoàn hảo các model như Gear, Blade, CAM, Pipe, CCD, Laser, và Point Cloud.

Nhờ kết hợp các chức năng này, phần mềm có thể được sử dụng trong nhiều quy trình kiểm tra từ đo mẫu đầu tiên, kiểm tra trong quá trình sản xuất đến kiểm tra chất lượng thành phẩm.

2. Kiến trúc phần mềm và khả năng tích hợp hệ thống CMM

Nền tảng 64-bit

Rational DMIS sử dụng nền tảng phần mềm 64-bit, phục vụ xử lý dữ liệu đo lường và các tác vụ đồ họa trong môi trường CMM.

Đối với các ứng dụng sử dụng dữ liệu CAD phức tạp, chương trình đo nhiều đặc tính hoặc dữ liệu quét có số lượng điểm lớn, kiến trúc phần mềm và tài nguyên hệ thống là những yếu tố ảnh hưởng đến khả năng xử lý.

Tuy nhiên, tốc độ thực thi chương trình đo thực tế còn phụ thuộc vào cấu hình máy tính, bộ điều khiển CMM, hệ thống đầu đo, số lượng điểm đo và chiến lược đo được thiết lập.

Hỗ trợ bộ điều khiển và giao diện đo lường

Rational DMIS hỗ trợ nhiều cấu hình bộ điều khiển và giao diện phần mềm đo lường. Theo thông tin nhà cung cấp, phần mềm hỗ trợ các bộ điều khiển Renishaw UCC tương thích với giao diện I++ DME.

I++ DME là giao diện trao đổi dữ liệu giữa phần mềm đo lường và bộ điều khiển thiết bị đo. Việc hỗ trợ giao diện này giúp xây dựng khả năng tích hợp giữa phần mềm và phần cứng từ các hệ thống tương thích.

Trong triển khai thực tế, cần xác nhận cụ thể model bộ điều khiển, phiên bản giao diện, hệ thống đầu đo và cấu hình máy CMM để bảo đảm khả năng kết nối và vận hành đầy đủ.

3. Lập trình tự học – Tối ưu quy trình xây dựng chương trình đo

Một trong những tính năng đáng chú ý của Rational DMIS là Teachable Programming – lập trình tự học, cho phép xây dựng chương trình đo từ thao tác đo thực tế trên máy CMM.

Thay vì phải viết toàn bộ chương trình bằng mã lệnh ngay từ đầu, kỹ thuật viên có thể thực hiện quy trình đo trên chi tiết. Phần mềm ghi nhận các thao tác tương ứng và chuyển thành chương trình đo để sử dụng lại.

Quy trình lập trình tự học

Bước 1 – Thiết lập chi tiết

Đặt chi tiết lên bàn máy, gá kẹp chi tiết cố định, xác định hệ tọa độ và thiết lập các chuẩn đo cần thiết.

Bước 2 – Thực hiện phép đo

Thu thập dữ liệu trên các đối tượng cần kiểm tra.

Bước 3 – Ghi nhận thao tác lưu trữ chương trình.

Phần mềm ghi lại các bước đo và các thao tác được hỗ trợ trong quá trình lập trình.

Bước 4 – Xây dựng chương trình

Các thao tác được tổ chức thành chương trình đo có thể chỉnh sửa, kiểm tra và thực thi lại.

Bước 5 – Kiểm tra và tối ưu

Xác nhận đường chạy đầu đo, điều kiện tiếp cận, hệ tọa độ, chiến lược lấy điểm và kết quả đo trước khi đưa chương trình vào sử dụng.

Giá trị trong sản xuất

Lập trình tự học giúp giảm khối lượng thao tác lập trình thủ công, rút ngắn thời gian xây dựng chương trình cho các chi tiết phù hợp và hỗ trợ kỹ thuật viên tiếp cận quy trình đo tự động dễ dàng hơn.

Đối với doanh nghiệp thường xuyên kiểm tra các chi tiết cùng chủng loại, chương trình đo có thể được tái sử dụng sau khi xác nhận điều kiện gá đặt, chuẩn đo và cấu hình đầu đo.

Lưu ý kỹ thuật: Lập trình tự học không loại bỏ hoàn toàn yêu cầu về kiến thức đo lường. Người vận hành vẫn cần hiểu hệ tọa độ, khối Datum, chiến lược đo, giới hạn đầu đo và cách đánh giá dung sai để bảo đảm chương trình được xây dựng đúng.

4. Mô phỏng đồ họa và lập trình trực quan

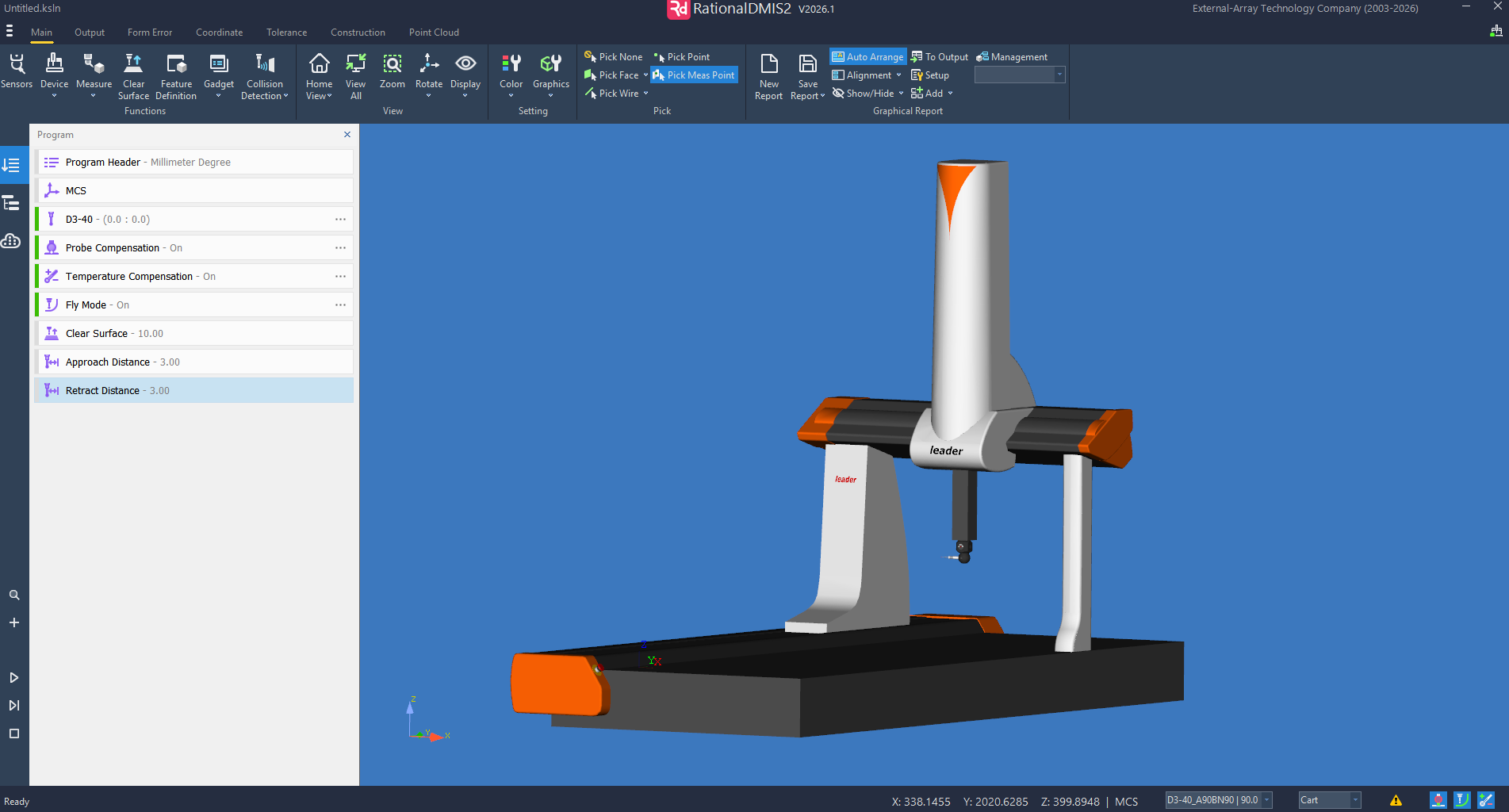

Rational DMIS cung cấp môi trường đồ họa phục vụ lập trình, hiển thị và mô phỏng quá trình đo.

Giao diện hỗ trợ thao tác kéo-thả và phương thức “chỉ và đo” (point-and-measure), giúp người dùng lựa chọn đối tượng hình học và thiết lập các thao tác đo thông qua giao diện trực quan.

Mô phỏng đường chạy đầu đo

Trong quá trình đo CMM tự động, đường chạy đầu đo cần được kiểm tra để hạn chế nguy cơ va chạm với chi tiết, đồ gá, sẽ tối ưu hơn khi sử dụng mô hình CAD.

Mô phỏng giúp kỹ thuật viên quan sát trình tự tiếp cận các đối tượng, kiểm tra đường chạy và phát hiện một số vấn đề tiềm ẩn trước khi thực thi trên máy thật.

Các yếu tố cần xem xét gồm:

• Hướng tiếp cận và rút đầu đo.
• Khoảng hở giữa đầu đo, chi tiết và đồ gá.
• Khả năng tiếp cận các đặc tính cần đo.
• Trình tự đo và thời gian di chuyển.
• Các vị trí có nguy cơ va chạm.

Mô phỏng là công cụ hỗ trợ lập trình và xác minh đường chạy, nhưng không thay thế hoàn toàn việc kiểm tra an toàn trên máy thật. Đặc biệt, cần xác nhận cấu hình đầu đo, chiều dài stylus, đồ gá và các giới hạn chuyển động trước khi chạy chương trình tự động.

5. Đo lường CAD và xử lý dữ liệu hình học 3D

Trong môi trường sản xuất hiện đại, dữ liệu CAD là cơ sở quan trọng để xây dựng chiến lược đo và đánh giá chất lượng sản phẩm Rational DMIS hỗ trợ liên kết dữ liệu CAD với quy trình đo CMM một cách nhanh chóng, giúp kỹ thuật viên làm việc trực tiếp với mô hình thiết kế trong quá trình lập trình và kiểm tra.

Đo kiểm dựa trên mô hình CAD

Mô hình CAD có thể được sử dụng làm cơ sở xác định:

• Vị trí và hướng của các đối tượng hình học.
• Hệ tọa độ và các khối chuẩn đo.
• Vị trí các điểm đo hoặc đường quét.
• Biên dạng danh nghĩa cần kiểm tra.
• Độ lệch giữa hình học thực tế và mô hình thiết kế.

Khi dữ liệu đo được liên kết với mô hình CAD, kết quả có thể được trình bày dưới dạng sai lệch kích thước, sai lệch hình học hoặc bản đồ màu tùy chức năng và cấu hình phần mềm.

Điều này hỗ trợ kỹ thuật viên xác định khu vực sai lệch và đánh giá mức độ phù hợp của chi tiết so với yêu cầu thiết kế.

6. Đo lường toàn diện các yếu tố hình học

Rational DMIS hỗ trợ đo và xử lý nhiều loại yếu tố hình học, từ các đặc tính cơ bản đến các yếu tố được xây dựng từ dữ liệu đo hoặc mô hình CAD. Khả năng đo thực tế của từng yếu tố phụ thuộc vào phương pháp thu thập dữ liệu, số lượng điểm, cấu hình đầu đo và thuật toán tính toán được hỗ trợ.

Ví dụ, để xác định một mặt phẳng, phần mềm có thể sử dụng tập hợp điểm đo trên bề mặt. Đối với hình trụ, dữ liệu đo cần đủ để xác định các thông số hình học như đường kính, trục và vị trí.

7. Đánh giá dung sai hình học GD&T

Một trong những chức năng cốt lõi của phần mềm CMM là đánh giá mức độ phù hợp của chi tiết so với dung sai kích thước và dung sai hình học. Rational DMIS hỗ trợ tính toán các đối tượng như khoảng cách, góc, đường kính, độ tròn, độ trụ, độ thẳng, độ phẳng và các ung sai vị trí, biên dạng. Đầy đủ các thuật toán GD&T.

Trong đó, các dung sai như độ vuông góc, độ song song, dung sai vị trí và biên dạng thường cần được đánh giá dựa trên hệ chuẩn (datum reference frame) và quy tắc thiết lập chuẩn phù hợp.

Ví dụ, khi kiểm tra vị trí của một cụm lỗ, phần mềm cần xác định đúng hệ chuẩn và đặc tính danh nghĩa trước khi tính toán sai lệch vị trí.

Kết quả đánh giá không chỉ phụ thuộc vào tọa độ đo mà còn phụ thuộc vào cách thiết lập datum, phương pháp lấy mẫu, thuật toán tính toán và tiêu chuẩn dung sai được áp dụng.

8. Đo quét và xử lý đám mây điểm (Point Cloud)

Đối với các chi tiết có bề mặt tự do hoặc hình học phức tạp, đo điểm tiếp xúc rời rạc có thể không cung cấp đủ dữ liệu để mô tả toàn bộ hình dạng. Rational DMIS hỗ trợ xử lý dữ liệu quét và đám mây điểm, bao gồm khả năng nhập, xuất dữ liệu point cloud theo các định dạng được phần mềm hỗ trợ.

Point cloud trong quy trình đo lường

Đám mây điểm là tập hợp các điểm tọa độ được thu thập từ bề mặt chi tiết. Mỗi điểm biểu diễn một vị trí trong không gian 3D.

Dữ liệu này có thể được sử dụng để:

• Tái hiện hình dạng bề mặt.
• So sánh bề mặt thực tế với mô hình CAD.
• Phân tích sai lệch hình học.
• Hỗ trợ kiểm tra biên dạng phức tạp.
• Cung cấp dữ liệu đầu vào cho quy trình thiết kế ngược.

Đối với CMM sử dụng đầu đo quét tiếp xúc, dữ liệu được thu thập thông qua chuyển động quét trên bề mặt. Khả năng thu thập dữ liệu phụ thuộc vào loại đầu đo, bộ điều khiển, tốc độ quét và cấu hình phần mềm.

Cần phân biệt rằng khả năng xử lý point cloud không đồng nghĩa với việc mọi cấu hình CMM đều có thể quét laser. Đo quét tiếp xúc và quét laser là các phương pháp thu thập dữ liệu khác nhau, cần phần cứng và mô-đun tương thích.

9. Đo biên dạng và bề mặt phức tạp

Các chi tiết có biên dạng tự do, bề mặt cong hoặc hình học không thể mô tả đầy đủ bằng các yếu tố cơ bản thường đòi hỏi phương pháp đo chuyên biệt.

Rational DMIS cung cấp mô-đun đo lường đường cong và bề mặt phức tạp, hỗ trợ phân tích hình học dựa trên dữ liệu đo và mô hình thiết kế.

Các ứng dụng có thể bao gồm:

• Kiểm tra biên dạng khuôn.
• Đánh giá bề mặt chi tiết gia công CNC.
• Kiểm tra hình dạng chi tiết đúc.
• Đo các bề mặt cong và biên dạng tự do.
• So sánh dữ liệu thực tế với mô hình CAD.

Với các ứng dụng này, độ tin cậy của kết quả phụ thuộc vào chiến lược lấy mẫu, mật độ điểm, phương pháp căn chỉnh CAD và thuật toán đánh giá sai lệch.

10. Mô-đun đo bánh răng – Kiểm tra chuyên sâu các thông số truyền động

Bánh răng là một trong những nhóm chi tiết yêu cầu kiểm tra hình học chuyên sâu trong ngành cơ khí chính xác.

Chất lượng bánh răng không chỉ được xác định bởi đường kính hoặc bước răng mà còn phụ thuộc vào độ chính xác biên dạng thân khai, hướng răng, bước răng, độ đảo và các đặc tính liên quan đến khả năng ăn khớp.

Rational DMIS cung cấp mô-đun đo bánh răng chuyên dụng, hỗ trợ các ứng dụng kiểm tra bánh răng trụ răng thẳng, bánh răng trụ răng nghiêng, trục then hoa thân khai, thanh răng và bánh răng nón răng thẳng theo phạm vi cấu hình được hỗ trợ.

10.1. Sai lệch biên dạng răng (Profile Deviation)

Biên dạng răng là đặc tính quan trọng ảnh hưởng đến sự tiếp xúc và truyền tải giữa các răng khi ăn khớp.

Các thông số được nêu trong tài liệu sản phẩm gồm:

f_α : Tổng sai số biên dạng.

f_fα : Sai số dạng biên dạng.

f_Hα: Sai số góc / độ nghiêng.

C_α : lượng điều chỉnh thiết kế ( profile Crowning)

Các ký hiệu và quy ước báo cáo cần được đối chiếu với tiêu chuẩn bánh răng và phiên bản mô-đun đang sử dụng.

10.2. Sai lệch đường răng (Helix / Tooth Direction Deviation)

Đối với bánh răng trụ răng nghiêng, đường răng là yếu tố ảnh hưởng đến quá trình ăn khớp và phân bố tải trọng.

Các thông số kiểm tra được liệt kê gồm:

f_β : Tổng sai số hướng răng.

f_fβ : Sai số dạng hướng răng.

f_Hβ : Sai số góc nghiêng/ Xoắn.

C_β : Lượng điều chỉnh thiết kế ( profile Crowning)

Việc đánh giá cần dựa trên chiều dài đo, vùng đánh giá và định nghĩa thông số của tiêu chuẩn áp dụng.

11.3. Sai lệch bước răng (Pitch Deviation)

Bước răng thể hiện quan hệ vị trí giữa các răng liên tiếp hoặc giữa các răng trong toàn bộ vành răng.

Các thông số thường gặp gồm:

f_pt : Sai số bước răng đơn.

f_pt : Sai lệch bước tích lũy tổng thể theo quy ước của tiêu chuẩn hoặc mô-đun.

f_r : Độ đảo đường kính.

Cần xác nhận định nghĩa chính xác của từng ký hiệu trong tài liệu mô-đun, bởi cách ký hiệu và phạm vi đánh giá có thể phụ thuộc vào tiêu chuẩn bánh răng được sử dụng.

Đối với các ứng dụng kiểm tra nâng cao, dữ liệu đo có thể được sử dụng để xây dựng bản đồ sai lệch trên bề mặt răng. Phân tích địa hình giúp thể hiện phân bố sai lệch theo vùng trên biên dạng và đường răng, hỗ trợ kỹ sư xác định khu vực sai lệch cục bộ và đánh giá hình dạng bề mặt. Giá trị của phương pháp này nằm ở khả năng cung cấp thông tin chi tiết hơn so với việc chỉ kiểm tra một vài thông số kích thước riêng lẻ.
