Pin lithium-ion đang hiện diện từ điện thoại, thiết bị cầm tay, thiết bị y tế cho đến xe điện và hệ thống lưu trữ năng lượng. Khi mật độ năng lượng tăng và cấu trúc cell ngày càng phức tạp, việc kiểm soát những gì xảy ra bên trong một viên pin đã đóng kín trở thành bài toán quan trọng trong R&D, QA và Failure Analysis.
Nhưng có một nghịch lý:
Muốn biết lỗi nằm bên trong pin, chúng ta thường phải mở hoặc cắt pin. Nhưng khi đã cắt, liệu cấu trúc quan sát được còn hoàn toàn giống trạng thái ban đầu?
Quá trình tháo cell hoặc chuẩn bị mặt cắt có thể làm dịch chuyển cấu trúc, giải phóng khí hoặc chất điện phân, đồng thời có nguy cơ tạo thêm artefact.
Vì vậy, trước khi nghĩ đến việc cắt mẫu, một câu hỏi hợp lý hơn là:
Có thể nhìn vào bên trong một viên pin còn nguyên vẹn để xác định bất thường nằm ở đâu hay không?
Đây chính là một trong những bài toán phù hợp nhất với X-ray Micro-CT – kỹ thuật chụp cắt lớp vi tính tia X ở thang micromet.
1. Micro-CT nhìn vào bên trong pin như thế nào?
Khác với ảnh X-ray 2D, trong đó nhiều cấu trúc bên trong mẫu có thể chồng lên nhau trên cùng một hình chiếu, Micro-CT thu nhận một tập hợp ảnh chiếu tia X từ nhiều góc khác nhau quanh mẫu.
Dữ liệu sau đó được tái tạo thành một thể tích 3D.
Thay vì cắt viên pin bằng phương pháp cơ học, kỹ sư có thể thực hiện các lát cắt ảo (virtual slices) trên dữ liệu 3D, thay đổi mặt phẳng quan sát, phân đoạn các cấu trúc và đo những đặc trưng hình học bên trong cell.
Đối với các hệ thống có khả năng Volume-of-Interest Scanning (VOIS), workflow có thể bắt đầu bằng việc quan sát toàn bộ cell để tìm vùng đáng quan tâm, sau đó tập trung phép đo vào vùng đó ở độ phân giải cao hơn.
TESCAN UniTOM XL hỗ trợ workflow đa thang đo này cho các cell dạng cylindrical, pouch và prismatic. Xem ứng dụng TESCAN UniTOM XL cho pin .
Điểm quan trọng ở đây không đơn thuần là “chụp ảnh 3D”.
Micro-CT cung cấp vị trí không gian của bất thường trong bối cảnh toàn bộ cell mà không cần phá hủy mẫu trước.
2. Một viên pin còn nguyên vẹn có thể cho chúng ta thấy những gì?
Khả năng quan sát phụ thuộc vào kích thước khuyết tật, độ tương phản hấp thụ tia X, kích thước mẫu, hình học phép đo và độ phân giải cần thiết.
Tuy nhiên, với cấu hình phù hợp, Micro-CT có thể cung cấp nhiều thông tin giá trị cho R&D, Production, QA và Failure Analysis.
Electrode alignment & Anode overhang
Trong pin lithium-ion hình trụ, anode thường được thiết kế rộng hơn cathode, tạo ra vùng anode overhang.
Độ lớn và tính đồng đều của vùng này là một thông số hình học quan trọng. Sai lệch electrode alignment hoặc overhang có thể liên quan đến phân bố dòng điện không đồng đều, lithium plating và các vấn đề về độ tin cậy hoặc an toàn.

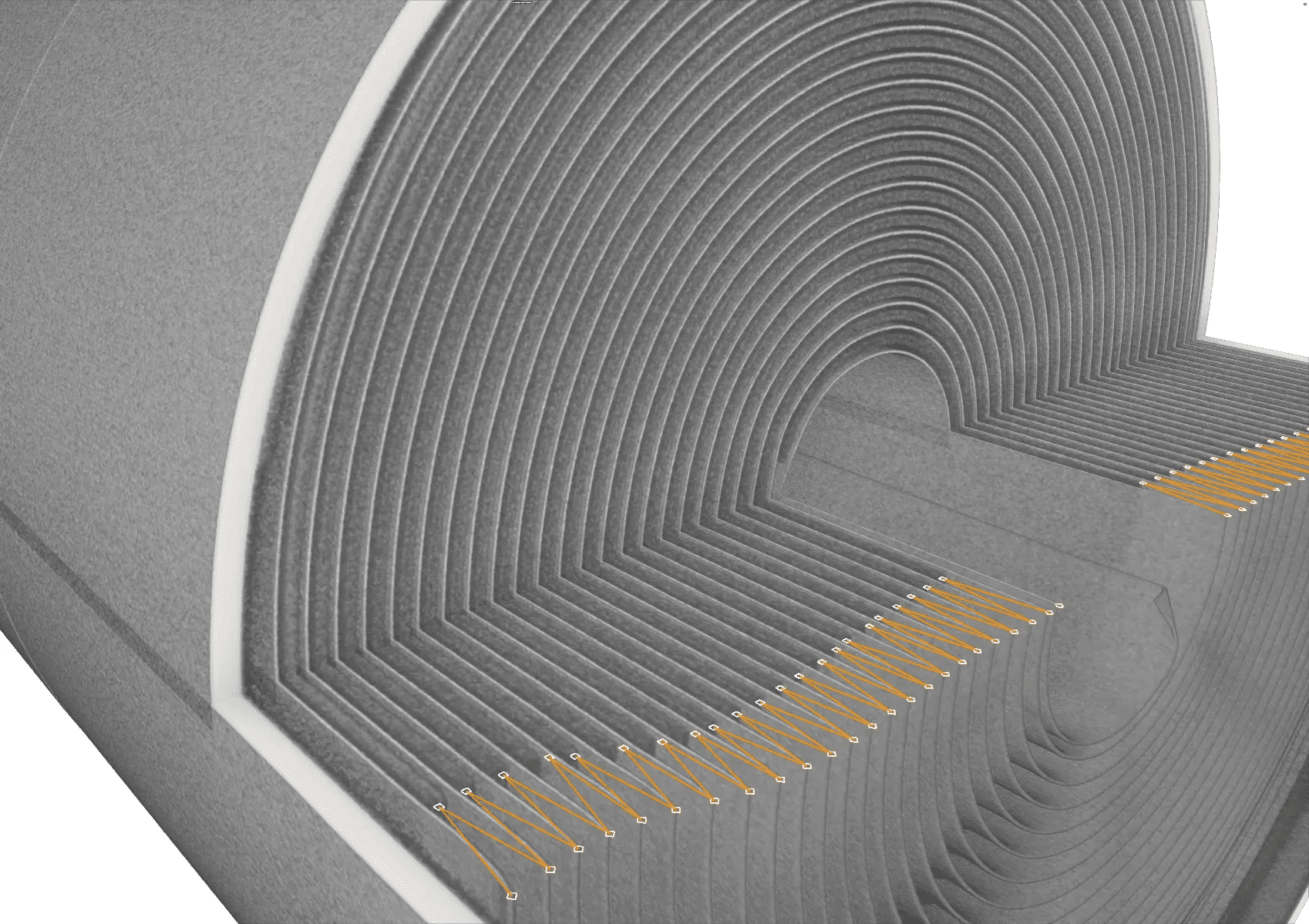

Micro-CT cho phép quan sát cấu trúc jelly roll trong không gian 3D và đo các đặc trưng hình học của vùng overhang mà không cần mở cell.

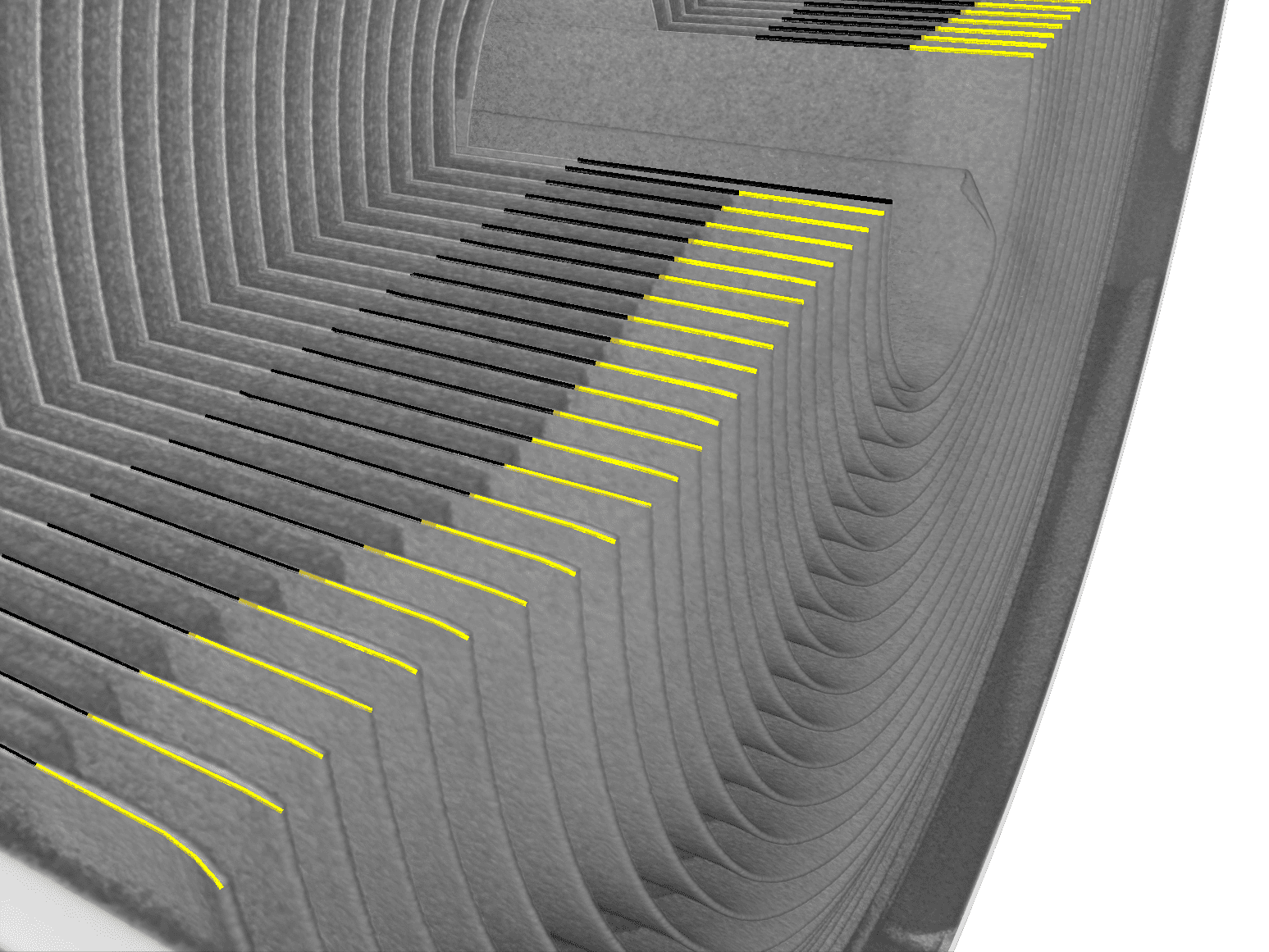

Trong một ứng dụng trên cell 18650, TESCAN đã sử dụng UniTOM XL để tái tạo electrode stack và định lượng sự thay đổi của anode overhang theo vị trí. Xem ứng dụng Anode Overhang bằng Micro-CT .
Tab, cap và các cấu trúc an toàn
Một cell hoàn chỉnh không chỉ có cathode, anode và separator.
Các cấu trúc như electrode tabs, cap assembly, Current Interrupt Device (CID) hay Positive Temperature Coefficient (PTC) cũng đóng vai trò quan trọng đối với hoạt động và an toàn của pin.
Trên cell 26650, Micro-CT đã được sử dụng để quan sát cấu trúc tab, cap, jelly roll và các thành phần an toàn bên trong mà không cần tháo cell. Các bất thường như tab placement không đối xứng hoặc electrode offset cũng có thể được đánh giá từ dữ liệu 3D.
Xem ứng dụng kiểm tra cell 26650 bằng Micro-CT .

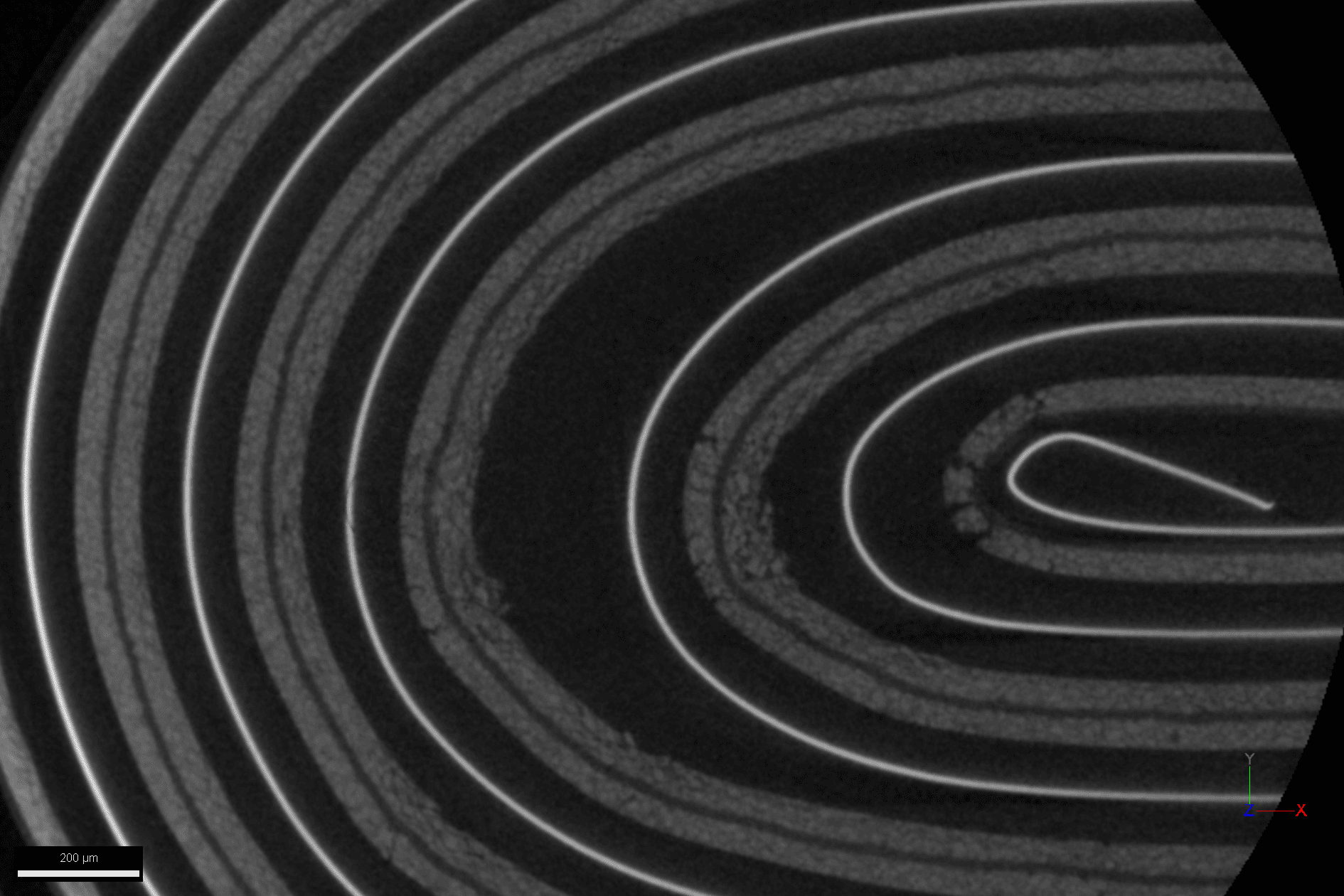

Cracks và delamination
Trong quá trình sản xuất hoặc sau nhiều chu kỳ hoạt động, vật liệu điện cực có thể xuất hiện nứt, tách lớp hoặc biến dạng.
Nếu kích thước khuyết tật và độ tương phản X-ray đủ lớn so với khả năng phân giải của phép đo, Micro-CT có thể giúp phát hiện và xác định vị trí những bất thường này trong không gian 3D.
Điều này đặc biệt hữu ích vì chúng ta không chỉ biết:
“Có crack hay không?”
mà còn có thể đặt câu hỏi:
“Crack nằm ở đâu, có hình học như thế nào và liên hệ với các cấu trúc xung quanh ra sao?”
3. Từ toàn bộ cell đến đúng vùng cần phân tích
Đây có lẽ là một trong những giá trị quan trọng nhất của Micro-CT trong Failure Analysis.
Giả sử một cell có dấu hiệu bất thường.
Nếu cắt ngay từ đầu, kỹ sư phải quyết định trước:
Cắt ở đâu?
Nếu vị trí cắt không đi qua defect, mẫu có thể đã bị phá nhưng thông tin cần tìm vẫn chưa xuất hiện.
Một workflow khác có thể bắt đầu bằng:
Full-cell Micro-CT → Xác định vùng bất thường → Volume of Interest → Lựa chọn vị trí cần phân tích sâu
Khi đó Micro-CT không nhất thiết là bước phân tích cuối cùng.
Nó trở thành một bản đồ 3D dẫn đường cho các kỹ thuật phân tích tiếp theo.
Đây cũng chính là logic quan trọng của Correlative Failure Analysis:
Trước khi cắt đúng, chúng ta phải tìm đúng.
4. Micro-CT có thay thế SEM hay FIB-SEM không?
Không.
Mỗi kỹ thuật cung cấp một lớp thông tin khác nhau.
Micro-CT đặc biệt mạnh khi cần trả lời:
Bên trong cell có gì bất thường và bất thường đó nằm ở đâu trong không gian 3D?
Nhưng sau khi đã xác định vùng cần quan tâm, kỹ sư có thể cần những câu hỏi sâu hơn.
- Nếu muốn quan sát cấu trúc vi mô của bề mặt hoặc mặt cắt, có thể cần SEM.
- Nếu defect nằm sâu bên dưới bề mặt và cần tiếp cận chính xác, FIB-SEM hoặc Plasma FIB-SEM có thể được sử dụng để tạo mặt cắt tại vùng đã xác định.
- Nếu cần biết thành phần nguyên tố, có thể kết hợp EDS.
- Đối với những bài toán liên quan đến lithium hoặc các species khó phân tích bằng EDS, có thể cần những kỹ thuật khác như ToF-SIMS.
- Nếu cần đi sâu hơn vào cấu trúc tinh thể, orientation, phase hoặc các đặc trưng ở kích thước nano, TEM, STEM hoặc 4D-STEM có thể trở thành bước tiếp theo tùy bài toán.
Vì vậy, một workflow Failure Analysis không nhất thiết là cuộc cạnh tranh giữa Micro-CT và electron microscopy.
Chúng có thể bổ sung cho nhau:
Micro-CT → FIND
Tìm defect và xác định vị trí trong 3D.
FIB / Plasma FIB → ACCESS & PREPARE
Tiếp cận và chuẩn bị chính xác vùng cần phân tích.
SEM / EDS / ToF-SIMS / STEM / 4D-STEM → ANALYZE
Đi sâu vào cấu trúc, thành phần và bản chất của vùng lỗi.
5. Không chỉ 3D: Nếu muốn quan sát pin thay đổi theo thời gian?
Một lợi thế khác của X-ray tomography là khả năng thực hiện các phép đo lặp lại trên cùng một mẫu mà không phải phá hủy nó sau mỗi lần quan sát.
Với hệ thống và cấu hình in-situ hoặc Dynamic CT phù hợp, dữ liệu không còn chỉ là một thể tích 3D tại một thời điểm.
3D structure + time → 4D CT

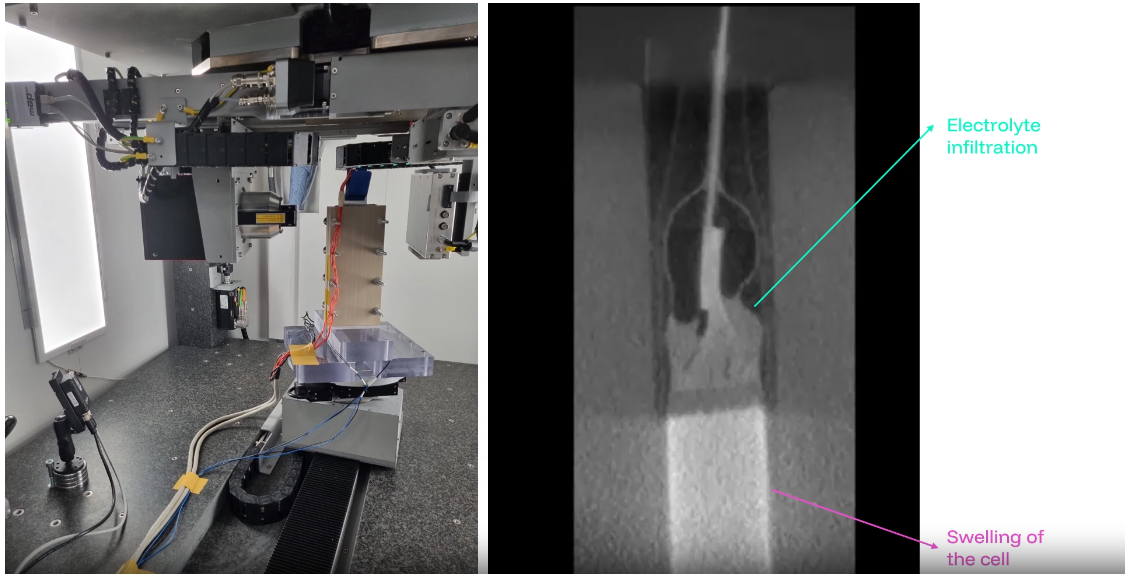

Ví dụ, TESCAN đã trình diễn phép đo Micro-CT theo thời gian trên cell lithium-ion trong quá trình gia nhiệt, qua đó theo dõi sự phân bố lại của electrolyte, sự hình thành các vùng khí và sự dịch chuyển của cấu trúc điện cực mà vẫn giữ cell nguyên vẹn.
Xem ứng dụng Dynamic Micro-CT cho pin lithium-ion .
Khả năng này mở ra một câu hỏi hoàn toàn khác:
Không chỉ “Defect nằm ở đâu?”, mà còn “Defect hình thành và phát triển như thế nào theo thời gian?”
Đây là chủ đề sẽ được phân tích riêng trong một TechBlog tiếp theo về Dynamic 4D Micro-CT.
6. Khi Micro-CT thông thường chưa đủ: Spectral CT
Micro-CT thông thường chủ yếu tạo tương phản dựa trên sự suy giảm tia X của vật liệu.
Trong các cấu trúc có nhiều vật liệu khác nhau, một số thành phần có thể khó phân biệt chỉ dựa trên grayscale.
Spectral CT bổ sung thông tin phụ thuộc năng lượng của photon X-ray, qua đó hỗ trợ material differentiation và, trong những điều kiện phù hợp, khai thác các đặc trưng như K-edge hoặc Z-effective.
Điều này không có nghĩa Spectral CT thay thế EDS hay ToF-SIMS như một kỹ thuật phân tích hóa học tổng quát.
Thay vào đó, nó bổ sung một lớp thông tin vật liệu vào dữ liệu CT 3D.

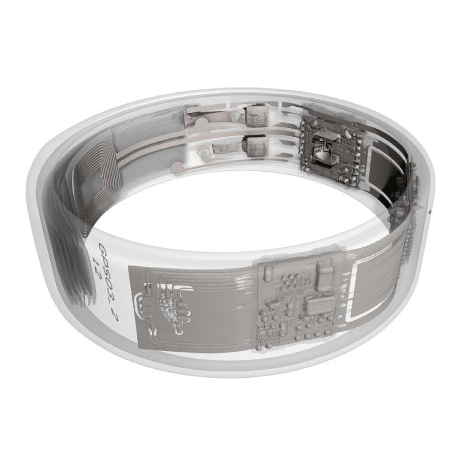

TESCAN đã ứng dụng spectral micro-CT trên các hệ điện tử và pin nhỏ gọn để phân biệt vật liệu và quan sát các bất thường như delamination mà không cần tháo mẫu.
Xem ứng dụng Spectral CT cho Battery Inspection .
Đây cũng là một chủ đề đủ lớn để được phân tích riêng trong một TechBlog khác.
7. Micro-CT nằm ở đâu trong vòng đời của pin?
R&D
Trong nghiên cứu và phát triển, Micro-CT có thể giúp đánh giá cấu trúc electrode, porosity, alignment và ảnh hưởng của thiết kế cell.
Production & Quality Assurance
Trong sản xuất và QA, Micro-CT có thể hỗ trợ kiểm tra hình học bên trong cell, anode overhang, tab alignment, cap structure và các bất thường trong quá trình lắp ráp.

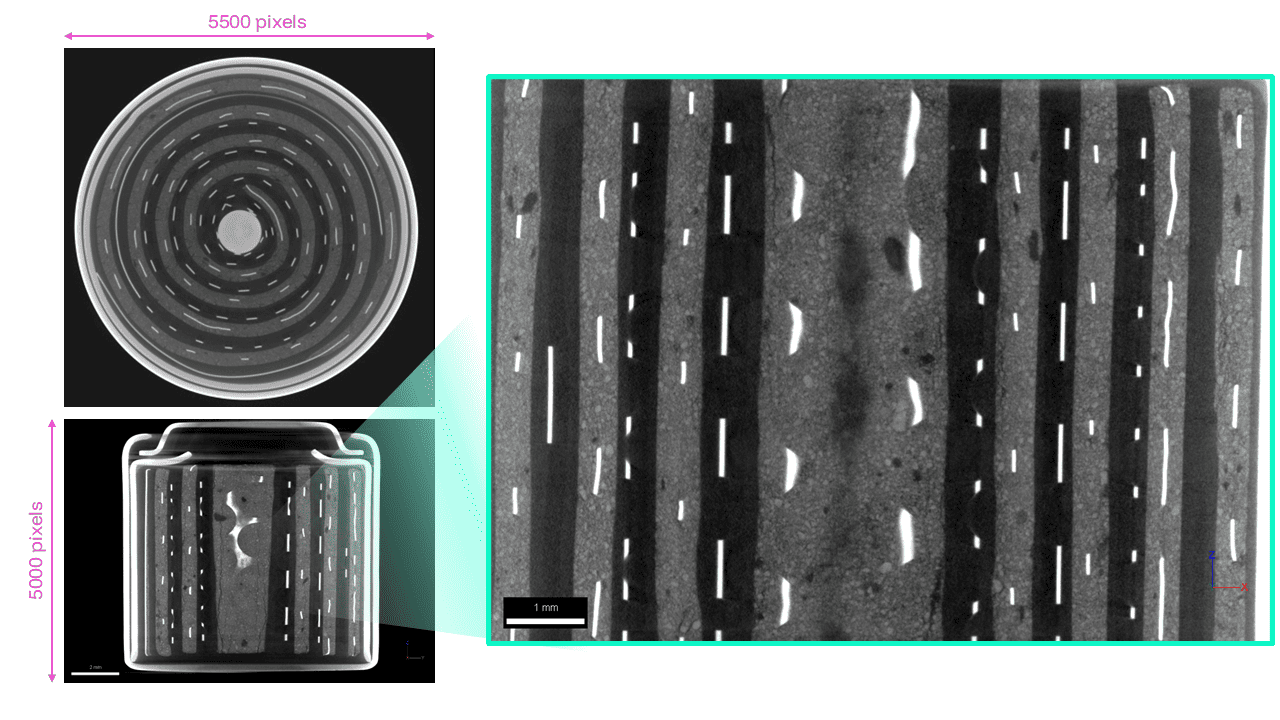

TESCAN hiện định vị UniTOM XL cho full-cell inspection và UniTOM HR cho những bài toán cần đi sâu hơn vào cấu trúc điện cực và porosity.
Xem các ứng dụng Micro-CT trong sản xuất và QA pin .
Failure Analysis
Trong Failure Analysis, Micro-CT có thể đóng vai trò bước khảo sát không phá hủy trước khi quyết định vị trí cần sectioning hoặc phân tích sâu hơn.
Degradation & Lifetime Studies
Trong nghiên cứu degradation, việc giữ nguyên mẫu cho phép so sánh cấu trúc của cùng một cell qua nhiều trạng thái hoặc điều kiện thử nghiệm.
Như vậy, câu hỏi không còn đơn giản là:
“Micro-CT có chụp được pin không?”
Mà nên là:
“Ở giai đoạn nào của R&D – QA – FA, chúng ta cần thông tin 3D không phá hủy trước khi quyết định bước phân tích tiếp theo?”
8. Kết luận: Trước khi cắt, hãy tìm đúng vị trí cần phân tích
Khi một defect nằm bên trong một viên pin đã đóng kín, việc cắt mẫu ngay từ đầu không phải lúc nào cũng là bước tối ưu.
Micro-CT cho phép bắt đầu từ một hướng khác:
Giữ nguyên mẫu → Quan sát cấu trúc 3D → Phát hiện bất thường → Xác định vùng cần phân tích → Lựa chọn kỹ thuật phân tích sâu
Micro-CT vì vậy không thay thế SEM, FIB-SEM, EDS, ToF-SIMS hay STEM.
Giá trị lớn nhất của nó là cung cấp bối cảnh 3D và vị trí của defect trước khi mẫu bị phá hủy.
Trước khi cắt đúng, chúng ta phải tìm đúng.
Câu hỏi thường gặp về Micro-CT trong phân tích pin
Micro-CT có cần cắt hoặc mở viên pin trước khi kiểm tra không?
Không nhất thiết. Một trong những lợi thế chính của X-ray Micro-CT là khả năng quan sát cấu trúc bên trong một cell hoàn chỉnh bằng phương pháp không phá hủy. Khả năng quan sát cụ thể phụ thuộc kích thước cell, vật liệu, độ tương phản X-ray và độ phân giải của phép đo.
Micro-CT có thể phát hiện những lỗi nào trong pin lithium-ion?
Tùy cấu hình và độ phân giải, Micro-CT có thể hỗ trợ quan sát electrode alignment, anode overhang, jelly roll, tab và cap structure, cracks, delamination, biến dạng và một số vùng khí hoặc bất thường cấu trúc bên trong.
Micro-CT có thay thế SEM hoặc FIB-SEM trong Failure Analysis không?
Không. Micro-CT đặc biệt mạnh trong khảo sát không phá hủy và xác định vị trí bất thường trong 3D. SEM và FIB-SEM cung cấp thông tin ở thang kích thước nhỏ hơn và có thể được sử dụng sau khi vùng cần phân tích đã được xác định.
Dynamic CT khác Micro-CT thông thường như thế nào?
Micro-CT thông thường cung cấp cấu trúc 3D tại một trạng thái của mẫu. Dynamic CT hoặc các phép đo in-situ phù hợp có thể theo dõi sự thay đổi của cấu trúc 3D theo thời gian, tạo ra dữ liệu thường được mô tả là 4D CT – 3D + time.
Tại sao nên thực hiện Micro-CT trước khi cắt mẫu bằng FIB?
Khi defect chưa được định vị chính xác, dữ liệu Micro-CT có thể giúp xác định vùng bất thường trong không gian 3D. Thông tin này hỗ trợ lựa chọn vị trí sectioning hoặc FIB milling phù hợp, giảm nguy cơ phá mẫu nhưng không đi qua đúng vùng cần phân tích.
